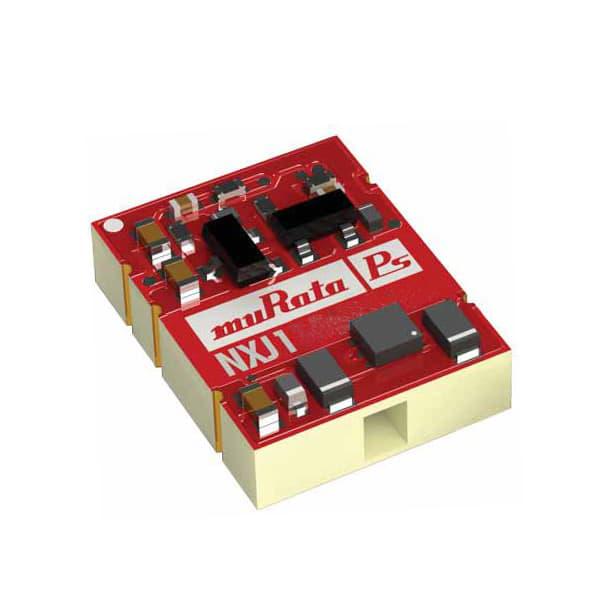

NXJ1S0505MC-R13

产品分类: DC-DC稳压器
产品描述: 1 5V 5.5V 4.5V 贴片安装,黏合安装 13.7mm*10.5mm*4.4mm
供应商型号: AV-A-CDTNXJ1S0505MCR13
供应商: Avnet
标准整包数: 800
MURATA MANUFACTURING DC-DC稳压器 NXJ1S0505MC-R13

NXJ1S0505MC-R13概述

    NXJ1 Series: Isolated 1W Single Output SM DC-DC Converters

    1. 产品简介


    NXJ1系列是一系列低功耗、小体积且全自动化制造的表面贴装DC-DC转换器。这些转换器具有紧凑的设计,适用于多种应用场合,如通信系统、工业设备和消费电子产品。该系列产品包括多个输出电压版本(3.3V、5V、12V),可以满足不同的电源需求。

    2. 技术参数


    | 订单代码 | 额定输入电压 | 输出电压 | 额定输入电流 | 输出电流 | 负载调节(典型) | 负载调节(最大) | 输出纹波和噪声(典型) | 输出纹波和噪声(最大) | 效率(最小) | 效率(典型) | 开关频率(典型) | 绝缘电容 | MTTF |

    | NXJ1S0303MC | 3.3V | 3.3V | 400mA | 303mA | 10.5% | 11.5% | 75mVp-p | 105mVp-p | 66% | 69.5% | 80kHz | 2pF | 2430小时 |
    | NXJ1S0305MC | 3.3V | 5V | 400mA | 200mA | 8.5% | 10% | 25mVp-p | 45mVp-p | 70% | 72% | 90kHz | 2.5pF | 3065小时 |
    | NXJ1S0505MC | 5V | 5V | 250mA | 200mA | 12% | 13.5% | 20mVp-p | 50mVp-p | 69% | 73.5% | 205kHz | 2.5pF | 1988小时 |
    | NXJ1S1205MC | 12V | 5V | 110mA | 200mA | 6% | 8.5% | 22mVp-p | 45mVp-p | 69% | 72% | 110kHz | 2.5pF | 2244小时 |
    | NXJ1S1212MC | 12V | 12V | 115mA | 83mA | 4.5% | 5% | 15mVp-p | 40mVp-p | 65% | 71% | 125kHz | 2.5pF | 3473小时 |
    | NXJ1S1215MC | 12V | 15V | 120mA | 67mA | 4% | 5% | 15mVp-p | 40mVp-p | 67% | 71% | 135kHz | 2.5pF | 3208小时 |

    3. 产品特点和优势


    - 专利保护:确保技术的独特性和安全性。
    - 更低的厚度:适配多种紧凑设计需求。
    - UL认证:符合ANSI/AAMI ES60601-1和UL62368-1标准。
    - 4.2kVDC隔离测试:提供高标准的绝缘安全。
    - 嵌入式变压器技术:提高可靠性。
    - 自动化生产:提高一致性。
    - 行业标准尺寸:易于集成。
    - 短路保护:保证电路安全。
    - 无卤素:环保材料,符合RoHS要求。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:路由器、交换机
    - 工业控制:PLC、传感器
    - 消费电子:智能设备
    使用建议:
    - 为确保最佳性能,建议最小负载至少为额定负载的10%。
    - 在高输入电压下启动时,应考虑增加启动时间。
    - 使用低ESR陶瓷电容器,以降低输出纹波。

    5. 兼容性和支持


    - 兼容性:与现有的设计兼容,适合标准封装。
    - 支持和维护:制造商提供全面的技术支持和质保服务,确保长期稳定运行。

    6. 常见问题与解决方案


    - Q:输出电压不稳定?
    - A: 确保最小负载达到额定负载的10%,并检查电容和电感的选择是否正确。

    - Q:启动时间过长?
    - A: 可以通过增加启动时间来补偿较大的电容值。

    - Q:过热问题?
    - A: 确保散热良好,可以通过空气对流来降温。

    7. 总结和推荐


    NXJ1系列DC-DC转换器凭借其高效的隔离性能、紧凑的设计以及良好的兼容性,在多个行业中具有广泛的应用前景。其可靠的设计和优秀的电气性能使其成为众多应用的理想选择。推荐使用该系列产品以获得最佳性能和稳定性。

NXJ1S0505MC-R13参数

参数
输出数量 1
开关频率 -
最小输出电压 -
功能 -
最小输入电压 4.5V
同步整流器 -
拓扑 -
输出类型 -
最大输入电压 5.5V
最大输出电压 5V
长*宽*高 13.7mm*10.5mm*4.4mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
