NXJ2S0505MC-R7

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NXJ2系列, 4.5 → 5.5 V 直流输入, 5V 直流输出, 2W
供应商型号: SXE-NXJ2S0505MC-R7
供应商: 海外现货
标准整包数: 1

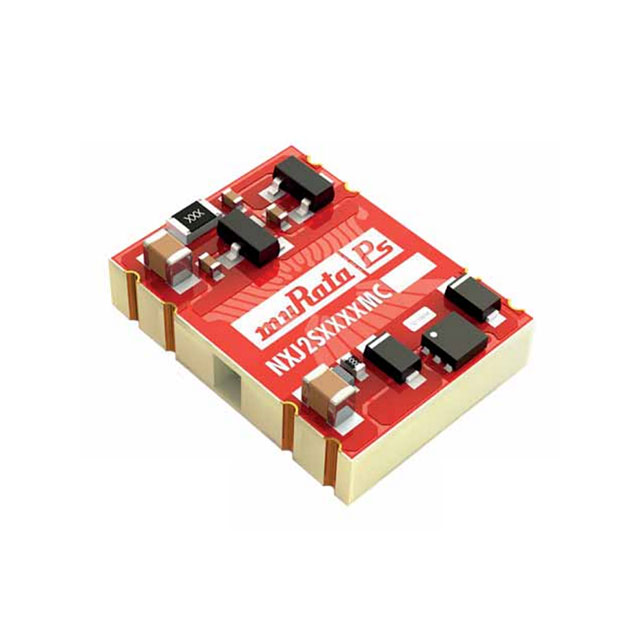

MURATA MANUFACTURING DC-DC稳压器 NXJ2S0505MC-R7

NXJ2S0505MC-R7概述

    # NXJ2 Series Isolated 2W Single Output SM DC-DC Converters

    产品简介


    NXJ2系列是Murata Power Solutions推出的一款新型隔离式单输出SM DC-DC转换器,专为低高度应用设计。该系列产品采用全自动制造工艺,提供高可靠性与性能一致性。凭借嵌入式变压器技术和行业标准的外形尺寸,NXJ2系列能够无缝集成到现有设计中。其产品广泛应用于通信、工业自动化、医疗设备等领域。

    技术参数


    以下是NXJ2系列的主要技术规格:
    | 参数 | 规格范围 |

    | 输入电压(典型) | 5V, 12V, 24V |
    | 输出电压(典型) | 5V, 12V, 15V, 24V |
    | 额定输入电流 | 110mA至550mA |
    | 输出电流 | 400mA至167mA |
    | 负载调整率(典型) | ±7.5%至±6.5% |
    | 输出纹波噪声(典型) | 50mVp-p至25mVp-p |
    | 效率(典型) | 72.5%至78.5% |
    | 工作频率(典型) | 140kHz |
    | 绝缘电容 | ≤2pF |
    | 工作温度范围 | -40°C至85°C |

    产品特点和优势


    1. 创新设计:专利技术嵌入式变压器,提供更高的绝缘强度与可靠性。
    2. 超薄封装:符合行业标准的紧凑型设计,适用于空间受限的应用场景。
    3. 高安全性:通过UL60950认证,提供双重安全保护(MOOP和MOPP),确保设备和用户的安全。
    4. 高效能:额定功率下效率高达78.5%,显著减少能耗。
    5. 自动化生产:全自动化制造流程保证产品性能的一致性。
    6. 无卤环保:符合RoHS标准,减少对环境的影响。

    应用案例和使用建议


    应用案例
    - 通信设备:如基站、路由器等需要稳定电源的场合。
    - 工业自动化:控制柜内设备供电,确保信号隔离。
    - 医疗设备:用于诊断仪器和监护仪,提供安全隔离。

    使用建议
    1. 负载匹配:确保最小负载达到满载的10%,否则可能引起过压问题。
    2. 启动时间优化:根据负载容量选择合适的启动电容值以减少启动时间。
    3. 输出滤波:推荐使用陶瓷电容器进行输出滤波,以降低纹波噪声。

    兼容性和支持


    - 兼容性:NXJ2系列符合J-STD-020标准,可兼容无铅焊接系统。
    - 技术支持:Murata提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否满足最低要求,适当增加外部电容。 |
    | 启动时间过长 | 减少输出电容或调整启动电路参数。 |
    | 纹波噪声超标 | 更换低阻抗电感及陶瓷电容器。 |

    总结和推荐


    NXJ2系列DC-DC转换器以其卓越的性能、高可靠性和安全性成为市场的佼佼者。它不仅能满足各种严苛的应用需求,还能有效降低成本并简化设计过程。无论是通信、工业还是医疗领域,NXJ2系列都是一款值得信赖的选择。我们强烈推荐这款产品给需要高性能隔离电源解决方案的客户。

NXJ2S0505MC-R7参数

参数
输出数量 1
输出类型 -
最大输入电压 5.5V
开关频率 -
最小输入电压 4.5V
最小输出电压 -
最大输出电压 5V
功能 -
同步整流器 -
拓扑 -
长*宽*高 15.5mm*11.4mm*4.4mm
安装方式 贴片安装,黏合安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

NXJ2S0505MC-R7厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NXJ2S0505MC-R7数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NXJ2S0505MC-R7 NXJ2S0505MC-R7数据手册

NXJ2S0505MC-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
