NKE0509SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NKE系列, 4.5 → 5.5 V 直流输入, 9V 直流输出, 1W
供应商型号: NKE0509SC
供应商: 国内现货
标准整包数: 1

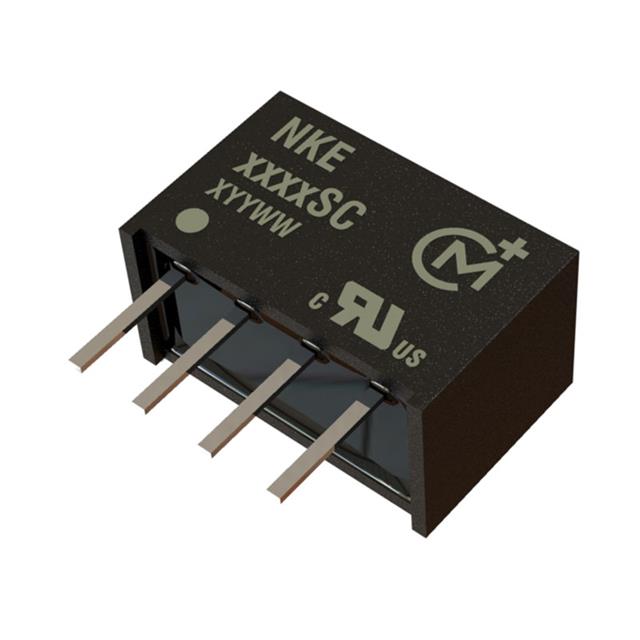

MURATA MANUFACTURING DC-DC稳压器 NKE0509SC

NKE0509SC概述


    产品简介


    NKE系列是隔离型微型1瓦单输出直流-直流转换器,特别适用于隔离和/或转换直流电源轨。该系列具有小巧封装、高效能、低输出纹波和3千伏直流隔离能力,通过先进的封装技术和改进的技术得以实现。产品在宽温度范围内表现优异,保证了从-40°C到85°C的全功率输出。

    技术参数


    - 输入电压范围
    - 3.3V输入类型:2.97-3.63V
    - 5V输入类型:4.5-5.5V
    - 12V输入类型:10.8-13.2V
    - 输出电压
    - 3.3V, 5V, 9V, 12V, 15V
    - 输出电流
    - 最大303mA(3.3V)
    - 最大200mA(5V)
    - 效率
    - 最高达81%
    - 工作温度范围
    - -40°C至85°C
    - 封装
    - DIP和SIP两种
    - 电气特性
    - 隔离电容:10GΩ
    - MTTF:最高可达240万小时

    产品特点和优势


    NKE系列的优点在于其高效的能量转换能力、较低的输出纹波和广泛的温度适应性。产品的紧凑设计使其适合于空间受限的应用场景。此外,产品具备出色的电磁兼容性,符合UL 60950标准,确保了安全可靠的运行。这些特性使其在市场上具有很高的竞争力。

    应用案例和使用建议


    NKE系列广泛应用于通信设备、工业控制系统、医疗设备等多个领域。为了确保最佳性能,在应用过程中应注意以下几点:
    1. 最小负载:在满额定负载下,输出电压的最低负载应为10%,低于这个值可能会导致输出电压波动。

    2. 启动时间:该系列产品启动时间相对较长,尤其是在较大的电容负载下。因此,需要根据实际应用需求选择合适的电容值。

    兼容性和支持


    - 兼容性:NKE系列与多种输入电压和输出电压组合兼容,方便不同应用场合的选择。
    - 支持和维护:制造商提供详尽的技术文档和应用指南,同时用户可以联系Murata获取进一步的支持。

    常见问题与解决方案


    1. 问题:启动时间较长
    - 解决方法:减少输出电容容量或调整输入电压。

    2. 问题:输出电压不稳定
    - 解决方法:检查负载条件,确保最小负载达到要求。

    总结和推荐


    NKE系列直流-直流转换器以其高效率、宽温度范围和良好的隔离性能脱颖而出,适合各种工业和商业应用。尽管在特定情况下可能存在一些局限性,如启动时间较长等问题,但通过合理的设计和选择适当的组件,这些问题是可以被有效解决的。综上所述,强烈推荐在需要隔离和转换直流电源的应用中使用NKE系列。

NKE0509SC参数

参数
最小输出电压 -
拓扑 -
开关频率 -
最大输出电压 9V
最小输入电压 4.5V
同步整流器 -
输出类型 -
最大输入电压 5.5V
功能 -
输出数量 1
长*宽*高 11.5mm*6mm*7.5mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NKE0509SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NKE0509SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NKE0509SC NKE0509SC数据手册

NKE0509SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
