UWS-12/4.5-Q12P-C

产品分类: DC-DC稳压器
产品描述: Murata 隔离式DC/DC转换器 , UWS系列, 9 → 36 V 直流输入, 12V 直流输出, 54W
供应商型号: SXE-UWS-12/4.5-Q12P-C
供应商: 海外现货
标准整包数: 1

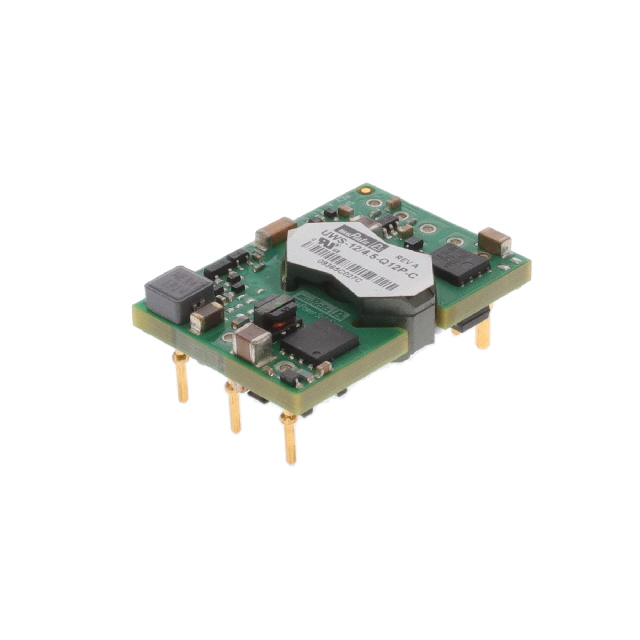

MURATA MANUFACTURING DC-DC稳压器 UWS-12/4.5-Q12P-C

UWS-12/4.5-Q12P-C概述


    产品简介


    UWS-Q12 系列
    UWS-Q12 系列是开放框架型六分之一砖式符合 DOSA 标准的宽输入隔离直流-直流转换器。该系列产品以其高效率、紧凑的尺寸和广泛的应用范围而闻名,适用于电信、数据通信和移动设备等应用。

    技术参数


    - 输出电压: 3.3V, 5V, 12V, 15V, 24V
    - 最大输出电流: 15.0A, 10.0A, 4.5A, 3.3A, 2.0A
    - 输入电压范围: 9V 到 36V
    - 总输出功率: 最大 54W
    - 效率: 高达 91%
    - 外形尺寸: 1.30 x 0.90 x 0.36 英寸(33.0 x 22.9 x 9.1 mm)
    - 温度范围: 操作范围 -40°C 到 +85°C
    - 认证: 符合 UL 60950-1, EN60950-1 安全标准

    产品特点和优势


    - 高效率: 高达 91%,适合高电流应用
    - 宽输入范围: 支持 9 至 36V 的宽输入电压
    - 小型封装: 1.30 x 0.90 x 0.36 英寸的六分之一砖式封装
    - 稳定性: 无负载操作稳定,无需外部组件
    - 安全性: 基本绝缘,过温保护,2250Vdc 输入到输出隔离
    - 自保护功能: 输入欠压关机,过温关机,短路保护等

    应用案例和使用建议


    - 电信和数据通信: 在数据中心和服务器农场中,用于供电系统。
    - 移动应用: 在电池供电设备中,提供稳定的电源输出。
    - 使用建议:
    - 在安装过程中需注意输入电压范围,避免过压情况。
    - 为了确保最佳性能,建议根据应用需求选择合适的输出电压。
    - 在高频或高电流应用中,可能需要额外的散热措施。

    兼容性和支持


    - 兼容性: 与 DOSA 标准六分之一砖式封装兼容,便于集成到现有设计中。
    - 技术支持: Murata 提供详尽的技术文档和在线支持,包括常见问题解答和应用指南。

    常见问题与解决方案


    - 问题1: 设备在启动时不稳定
    - 解决方案: 检查输入电压是否在规定范围内,确保输入滤波电容正确安装。

    - 问题2: 设备在高负载下效率下降
    - 解决方案: 确认散热条件良好,必要时增加外部散热装置。

    总结和推荐


    UWS-Q12 系列具有高效率、宽输入范围和优良的稳定性和可靠性,非常适合电信和数据通信等领域。其小型化设计和广泛的温度范围使其在多种环境中都能表现出色。综合来看,强烈推荐使用该系列 DC-DC 转换器。

UWS-12/4.5-Q12P-C参数

参数
输出类型 Fixed
输出数量 1
拓扑 -
开关频率 325KHz
功能 -
最小输出电压 -
最小输入电压 9V
同步整流器 -
最大输入电压 36V
最大输出电压 12V
长*宽*高 33mm*22.9mm*9.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWS-12/4.5-Q12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWS-12/4.5-Q12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWS-12/4.5-Q12P-C UWS-12/4.5-Q12P-C数据手册

UWS-12/4.5-Q12P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
