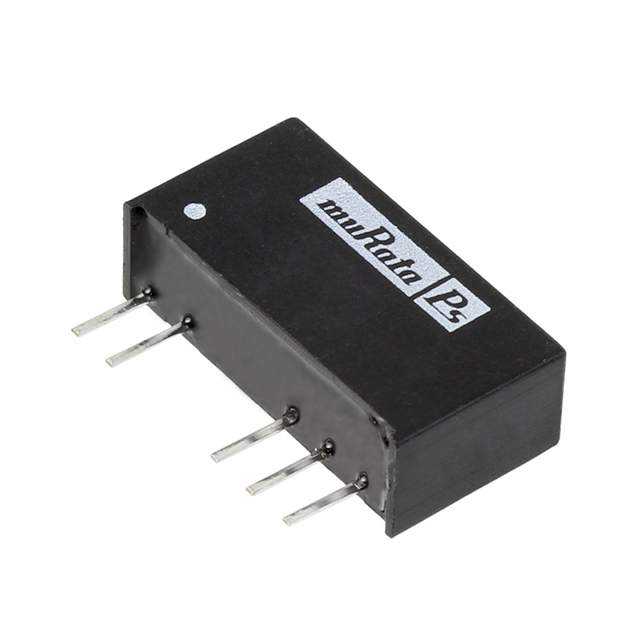

NMV1215SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMV系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 1W
供应商型号: NMV1215SC
供应商: 国内现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMV1215SC

NMV1215SC概述


    产品简介


    NMV系列是专为工业温度范围设计的直流到直流(DC/DC)转换器,适用于板载分布式电源系统。该系列产品广泛应用于控制系统的电路板上,提供本地供电的同时,具备高达3kVDC的电气隔离能力,有助于减少开关噪声。NMV系列可在单端和双端输出模式下使用,并提供了SIP(单列直插式封装)和DIP(双列直插式封装)两种封装形式。所有额定功率均可从单一引脚输出,但总负载不得超过1瓦特。

    技术参数


    - 输入电压范围
    - 5V:4.5V至5.5V
    - 12V:10.8V至13.2V
    - 15V:13.5V至16.5V
    - 输出电压
    - 5V、9V、12V 和 15V
    - 最大输出电流
    - NMV05xx系列:200mA
    - NMV12xx系列:100mA
    - NMV15xx系列:67mA
    - 负载调节率
    - 典型值:0.74% 至 1.46%
    - 最大值:7.3%
    - 纹波与噪声
    - 典型值:6.7mVp-p 至 17mVp-p
    - 最大值:8.7mVp-p 至 23mVp-p
    - 效率
    - 最高可达79%
    - 隔离电容
    - 10GΩ@1000VDC

    产品特点和优势


    NMV系列的主要特点包括:
    - 高达79%的效率
    - 广泛的工作温度范围,从-40°C至85°C
    - 单端或双端输出选项
    - 3kVDC电气隔离能力
    - 无需外部组件,适合表面贴装
    - 高可靠性,MTTF最高可达4.2百万小时
    - 不含电解电容器和钽电容器

    应用案例和使用建议


    应用案例:
    - 工业控制系统
    - 医疗设备
    - 通信基础设施
    使用建议:
    - 确保最小负载为满额定负载的10%,否则输出电压会显著上升。
    - 开始运行时,推荐的最大输出电容为10μF,以降低启动时间。

    兼容性和支持


    NMV系列与其同类产品如MEV1、MEV3和NMK系列具有针脚兼容性。Murata Power Solutions提供了技术支持和维护服务,帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问:NMV系列是否符合RoHS标准?
    - 答: 是的,NMV系列兼容RoHS焊接系统,峰值波峰焊温度可达260°C,持续时间为10秒。
    2. 问:如何测试隔离电压?
    - 答: 隔离电压测试应在3kVDC下进行,持续时间为1分钟。然而,为了延长寿命,建议不要反复进行高电压隔离测试。
    3. 问:如何计算纹波和噪声?
    - 答: 使用特定配置进行测量,并乘以10来获得指定数值。具体配置包括多层陶瓷电容器、钽电容器和电阻器。

    总结和推荐


    总结:
    NMV系列的DC/DC转换器凭借其高效能、宽温度范围和高电气隔离能力,在工业和医疗设备等领域有着广泛应用。它具备高可靠性和无电解电容设计,使其在市场上具有很强的竞争优势。
    推荐:
    NMV系列DC/DC转换器是一个非常值得推荐的产品,特别适用于需要高效率、宽温度范围和高电气隔离的应用场景。

NMV1215SC参数

参数
最大输入电压 13.2V
最小输出电压 -
输出类型 -
开关频率 -
输出数量 2
最大输出电压 15V
功能 -
拓扑 -
同步整流器 -
最小输入电压 10.8V
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMV1215SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMV1215SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMV1215SC NMV1215SC数据手册

NMV1215SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
