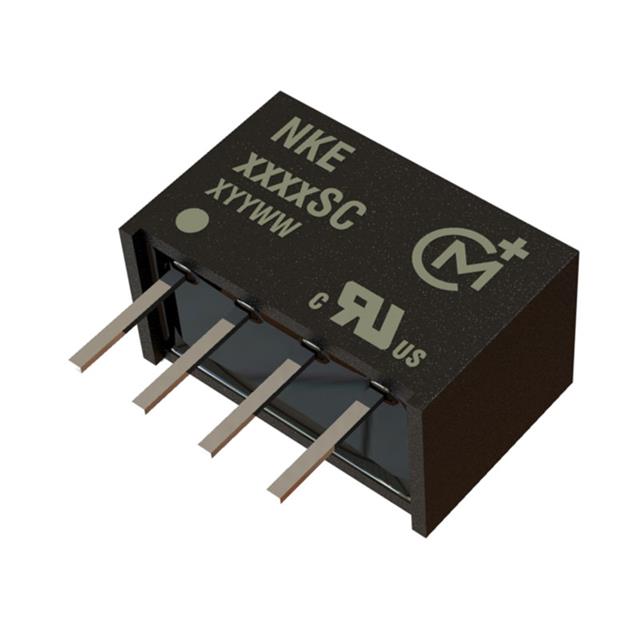

NKE1209SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NKE系列, 10.8 → 13.2 V 直流输入, 9V 直流输出, 1W
供应商型号: 580-NKE1209SC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NKE1209SC

NKE1209SC概述


    产品简介


    NKE系列隔离型微小封装1W单输出DC-DC转换器是一款专为电源隔离和转换设计的小型化产品。适用于各种直流电源系统,通过先进的封装技术和改进的技术实现高达3kVDC的电气隔离能力。主要功能包括:输入电压范围宽(3.3V、5V、12V),输出电压灵活(3.3V、5V、9V、12V、15V),并在宽温度范围内(-40°C至85°C)保持高效运行。

    技术参数


    - 输入电压:3.3V、5V、12V
    - 输出电压:3.3V、5V、9V、12V、15V
    - 输出电流:根据具体型号变化(例如NKE0505DC输出电流为200mA)
    - 输入电流:典型值为400mA(在额定负载下)
    - 效率:最高可达79%
    - 隔离电容:最大值为30pF
    - 工作温度范围:-40°C至85°C
    - 隔离测试电压:3000VDC
    - 开关频率:115kHz

    产品特点和优势


    1. 高效率:典型情况下可达到79%的效率。
    2. 小体积:采用SIP和DIP封装,体积小巧,适用于空间受限的应用场景。
    3. 高可靠性:MTTF可达2.4百万小时,且无电解或钽电容,延长使用寿命。
    4. 宽温度适应性:可在-40°C至85°C环境下正常工作。
    5. UL认证:UL60950认证,确保产品的安全性能。

    应用案例和使用建议


    应用案例
    - 车载电子设备:汽车电子系统的电源隔离和转换。
    - 工业控制设备:工厂自动化设备中的电源模块。
    - 医疗设备:确保医疗设备电源的安全性和稳定性。
    使用建议
    - 在进行启动测试时,建议输入电压上升时间为2.2μs,输出电容不超过10μF。
    - 若需要减少输出纹波,可以采用特定的电感和电容组合。例如,对于NKE0505xDC型号,可以使用10μH的电感和4.7μF的电容。

    兼容性和支持


    - 兼容性:支持与各种标准SIP和DIP封装的兼容性,易于集成到现有系统中。
    - 技术支持:提供详细的文档和支持服务,包括应用笔记和技术支持热线。

    常见问题与解决方案


    1. 问题:产品启动时间过长。
    - 解决方法:检查输入电压上升时间和输出电容是否符合要求,适当调整负载。

    2. 问题:输出电压波动大。
    - 解决方法:确认输出负载是否稳定,可以增加输出电容或选择低ESR的陶瓷电容。
    3. 问题:输出纹波大。
    - 解决方法:检查外部电路布局,适当调整电感和电容参数。

    总结和推荐


    NKE系列隔离型微小封装1W单输出DC-DC转换器以其高效的电源转换能力和广泛的适用性,在多个行业中表现出色。尤其适合对体积和效率要求较高的应用场景。推荐使用此产品以提高系统性能和可靠性。对于任何需要严格安全和可靠性要求的应用,建议咨询制造商获取更多专业意见。

NKE1209SC参数

参数
最大输出电压 9V
功能 -
开关频率 -
最小输出电压 -
最大输入电压 13.2V
输出数量 1
输出类型 -
同步整流器 -
拓扑 -
最小输入电压 10.8V
长*宽*高 11.5mm*6mm*7.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NKE1209SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NKE1209SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NKE1209SC NKE1209SC数据手册

NKE1209SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7515 ¥ 73.9502
5+ $ 8.327 ¥ 70.3632
10+ $ 8.272 ¥ 69.8984
25+ $ 8.1 ¥ 68.445
库存: 136
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.95
