CRE1S0505MC-R

产品分类: DC-DC稳压器
产品描述: 1 5V 5.5V 4.5V 贴片安装,黏合安装 12.7mm*7.7mm*6.6mm
供应商型号: SXE-CRE1S0505MC-R
供应商: 海外现货
标准整包数: 1

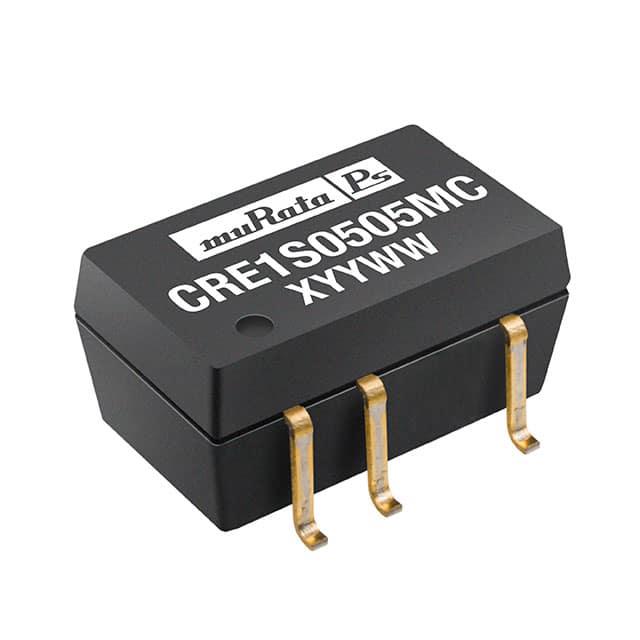

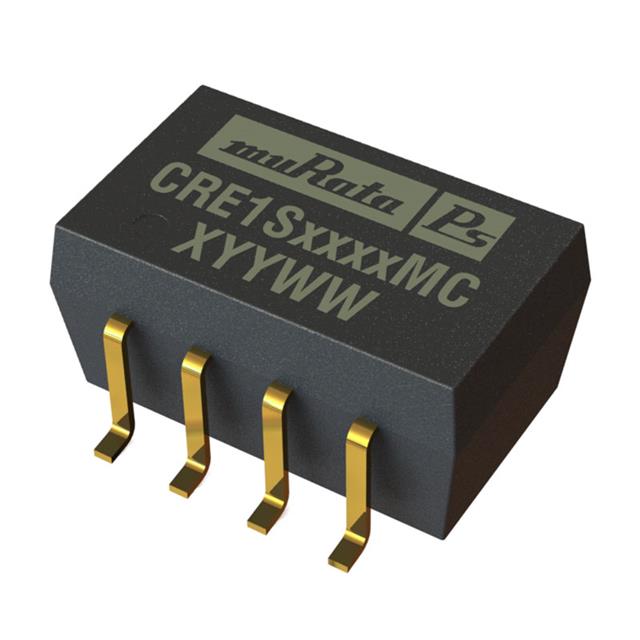

MURATA MANUFACTURING DC-DC稳压器 CRE1S0505MC-R

CRE1S0505MC-R概述

    CRE1 系列隔离1W单输出隔离式DC-DC转换器

    产品简介


    CRE1系列是行业标准封装和引脚配置的高效1W DC-DC转换器。其提供多种输入电压(3.3V、5V、12V和24V)及输出电压(5V、12V和15V),适用于需要电气隔离的应用。典型应用场景包括电信设备、工业控制、医疗设备等,尤其适用于需要负极轨的系统。

    技术参数


    以下为CRE1系列的关键技术参数:
    | 参数 | 值 |

    | 输入电压范围 | 2.97V~3.63V (3.3V) / 4.5V~5.5V (5V) / 10.8V~13.2V (12V) / 21.6V~26.4V (24V) |
    | 输出电压范围 | 5V, 12V, 15V |
    | 输出电流 | 67mA ~ 200mA |
    | 负载调节 | ±1% |
    | 纹波与噪声 | ≤10mV (p-p) |
    | 工作温度范围 | -40°C~85°C |
    | 效率 | ≥70% |
    | 隔离耐压测试电压 | 1kVDC(C版本)/ 3kVDC(3C版本) |

    产品特点和优势


    1. 认证和安全: 通过UL 60950认证,保证功能性绝缘。
    2. 宽温范围: 在全负载条件下,能够在-40°C至85°C范围内稳定运行。
    3. 多选择性: 提供通过孔和表面贴装两种形式,符合行业标准引脚布局。
    4. 隔离能力: 提供1kVDC或3kVDC的“高压测试”选项,适用于需要高隔离等级的应用。
    5. 应用广泛: 可用于3.3V、5V、12V和24V输入电源。

    应用案例和使用建议


    根据技术手册,CRE1系列被广泛应用于各种设备中,如电信基站、工业自动化控制器和医疗设备。使用建议包括:
    - 最小负载: 确保负载不低于额定输出电流的10%,否则可能会影响输出电压稳定性。
    - 启动时间: 当连接大电容时,需要增加启动时间。最大推荐输出电容为10μF。
    - 滤波与电磁干扰: 推荐添加适当的输入电容和电感以满足EN 55022标准。

    兼容性和支持


    - 兼容性: CRE1系列与多种其他系列(如CME、CRL2等)针脚兼容。
    - 支持: Murata Power Solutions提供了全面的技术支持和维护服务。

    常见问题与解决方案


    1. 如何进行负载调节测试?
    - 测试方法详见技术手册中规定的条件。
    2. 遇到纹波与噪声问题怎么办?
    - 检查电路中的电容器选择,推荐使用低ESR的陶瓷电容器。

    总结和推荐


    综上所述,CRE1系列是一款高效且可靠的1W隔离DC-DC转换器,具有广泛的适用性和高可靠性。强烈推荐给需要高效率和隔离性能的应用场合。无论是设计工程师还是系统集成商,CRE1系列都是值得信赖的选择。

CRE1S0505MC-R参数

参数
最大输入电压 5.5V
最小输出电压 -
输出类型 -
最小输入电压 4.5V
拓扑 -
最大输出电压 5V
同步整流器 -
开关频率 -
输出数量 1
功能 -
长*宽*高 12.7mm*7.7mm*6.6mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

CRE1S0505MC-R厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

CRE1S0505MC-R数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING CRE1S0505MC-R CRE1S0505MC-R数据手册

CRE1S0505MC-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
