OKI-78SR-12/1.0-W36-C

产品分类: DC-DC稳压器
产品描述: Murata Power Solutions 非隔离直流-直流转换器, OKI-78SR 系列, 12V 直流输出, 24V 直流输入, 额定功率 12W
供应商型号: SXE-OKI-78SR-12/1.0-W36-C
供应商: 海外现货
标准整包数: 1

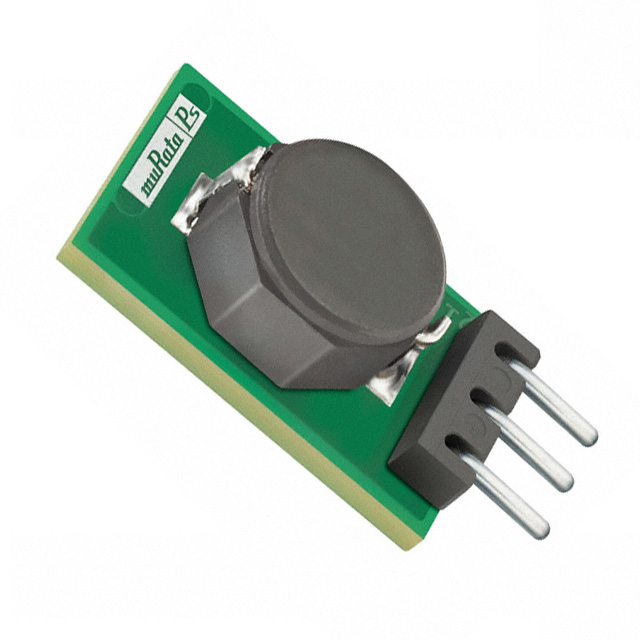

MURATA MANUFACTURING DC-DC稳压器 OKI-78SR-12/1.0-W36-C

OKI-78SR-12/1.0-W36-C概述

    OKI-78SR 系列非隔离开关调节器技术手册

    产品简介


    OKI-78SR 系列是一款非隔离式开关调节器(SR),专为嵌入式应用设计的直流-直流电源转换器。该系列产品具有多种输出电压选项(3.3V、5V 和 12V)和不同的电流容量(最高可达1.5A)。这种调节器可以直接替换传统的78xx系列线性调节器,并且无需外部组件即可实现高效率。

    技术参数


    | 参数 | OKI-78SR-3.3/1.5-W36-C | OKI-78SR-5/1.5-W36-C | OKI-78SR-12/1.0-W36-C |
    ||
    | 输入电压范围 | 7-36Vdc | 7-36Vdc | 15-36Vdc |
    | 输出电压(固定) | 3.3V | 5V | 12V |
    | 最大输出电流 | 1.5A | 1.5A | 1.0A |
    | 额定输出功率 | 4.95W | 7.5W | 12W |
    | 开关频率 | 500kHz | 500kHz | 500kHz |
    | 工作环境温度范围 | -40°C 到 85°C | -40°C 到 85°C | -40°C 到 85°C |
    | 效率 | @Vin nominal: 85.5% | @Vin nominal: 90.5% | @Vin nominal: 95.3% |
    | 封装尺寸 | 0.41 x 0.65 x 0.34 英寸 | 0.41 x 0.65 x 0.34 英寸 | 0.41 x 0.65 x 0.34 英寸 |

    产品特点和优势


    - 高效能:该调节器具有高达95.3%的高效率,能够显著降低发热和噪声。
    - 紧凑设计:垂直或水平安装,体积小,方便在空间有限的应用中使用。
    - 直接替换:可以作为传统78xx系列线性调节器的直接替代品,无需额外外部组件。
    - 保护功能:具备短路电流限制保护和热降额性能。
    - 安全认证:通过UL/EN/IEC 60950-1, 2nd Edition安全认证,符合RoHS-6标准。

    应用案例和使用建议


    - 通信系统:如路由器、交换机等设备中的电源管理。
    - 工业自动化:用于机器控制和驱动系统。
    - 汽车电子:如车载电子设备的电源供应。
    使用建议:
    - 在输入端连接外部快速熔断器,以确保反向输入保护。
    - 使用适当的散热措施,尤其是在高负载和高温环境下。

    兼容性和支持


    - 该产品与大多数标准电子电路兼容,但需注意其与其它设备的接口要求。
    - 厂商提供详细的技术文档和售后支持,如遇到问题可联系Murata Power Solutions获取帮助。

    常见问题与解决方案


    1. 问题:如何选择合适的输入滤波电容器?
    - 解决方案:推荐使用低ESR(等效串联电阻)的电容器,如Cin=2 x 100μF,CBus=1000μF,LBus=1μH。
    2. 问题:启动时输出电压超调怎么办?
    - 解决方案:可以通过外部滤波器进一步降低输出噪声。

    总结和推荐


    OKI-78SR系列开关调节器以其高效能、紧凑设计和卓越的安全性能,在众多应用中表现出色。其广泛的输入电压范围和高效率使其成为嵌入式系统的理想选择。推荐在需要高效、紧凑电源管理的场景中使用该产品。

OKI-78SR-12/1.0-W36-C参数

参数
最小输入电压 15V
最小输出电压 -
拓扑 -
功能 -
最大输入电压 36V
开关频率 500KHz
输出类型 Fixed
同步整流器 -
最大输出电压 12V
输出数量 1
长*宽*高 10.4mm*7.6mm*16.5mm
通用封装 SIP
安装方式 导线安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

OKI-78SR-12/1.0-W36-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-78SR-12/1.0-W36-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-78SR-12/1.0-W36-C OKI-78SR-12/1.0-W36-C数据手册

OKI-78SR-12/1.0-W36-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
