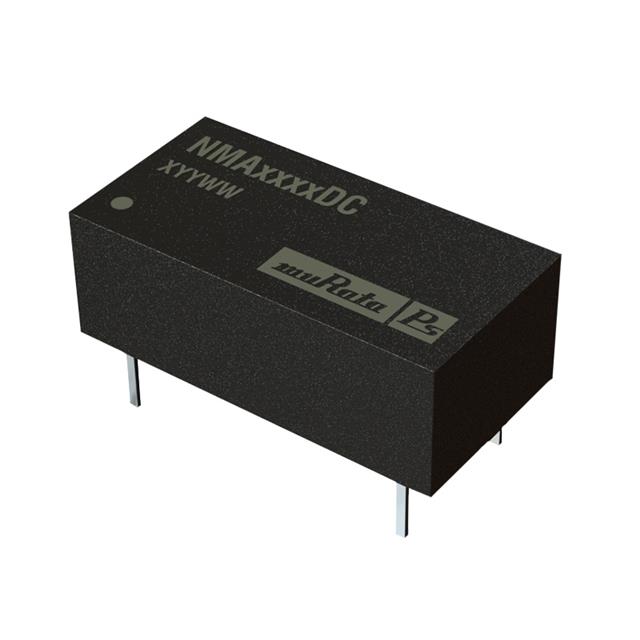

NMA1215DC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMA系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 1W
供应商型号: NMA1215DC
供应商: 国内现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMA1215DC

NMA1215DC概述

    NMA 5V, 12V & 15V Series: Isolated 1W Dual Output DC/DC Converters

    1. 产品简介


    NMA系列是隔离型1W双输出直流-直流转换器,适用于工业温度范围内的应用。该系列广泛用于分布式电源系统,特别适合在数字电路板上提供双重电源轨,并具有电隔离能力以减少开关噪声。这些转换器的主要特点包括:输入电压范围为5V、12V和15V,输出电压可选5V、9V、12V和15V。由于其高效性和宽泛的工作温度范围(-40°C至85°C),它们非常适合各种严苛的应用环境。

    2. 技术参数


    - 输入电压:5V、12V 和 15V
    - 输出电压:5V、9V、12V 和 15V
    - 输出电流:最大值可达100mA
    - 输入电流:最高可达289mA(5V输入时)
    - 效率:最高可达80%
    - 隔离电容:1000pF
    - MTTF:最高可达3.1百万小时
    - 绝对最大额定值:输入电压为7V(NMA05系列)、15V(NMA12系列)、18V(NMA15系列)
    - 启动时间:典型值为2.2μs(具体型号有所不同)

    3. 产品特点和优势


    - 高效率:高达80%,满足不同应用场景的需求。
    - 宽温工作性能:能够在-40°C到85°C范围内全功率运行。
    - 双输出单输入:可同时提供两个独立输出电压,且无需外部组件。
    - 标准化引脚布局:便于与现有电路系统的集成。
    - 电源共享:可在多个单元间实现负载均衡。
    - 1kVDC隔离测试:具备强大的电气隔离能力,符合工业标准。
    - 无电解或钽电容器:提高长期稳定性和可靠性。
    - 低功耗:适用于便携式设备和其他对能耗敏感的应用。

    4. 应用案例和使用建议


    - 应用于数字电路板:NMA系列非常适合在数字电路板上提供双重电源轨,确保电路的安全性和稳定性。
    - 嵌入式系统:在嵌入式系统中,这些转换器能够有效隔离并转换不同的电压,支持复杂系统的正常运行。
    - 远程监控系统:在需要高度可靠性的远程监控系统中,NMA系列可以提供稳定且隔离的电源。
    使用建议:
    - 在低负载情况下,建议增加额外的负载电阻以保持输出电压稳定。
    - 避免长时间的高电压隔离测试,以免损坏设备的隔离能力。
    - 确保在选择外部组件(如电感和电容)时,符合特定型号的技术要求,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:NMA系列与多种RoHS焊接系统兼容,包括260°C波峰焊。
    - 制造商支持:Murata Power Solutions提供了详尽的技术文档和在线支持,帮助用户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方案:检查输出负载是否超过推荐范围,必要时增加额外负载电阻。
    - 问题2:启动时间过长。
    - 解决方案:减少输出电容至10μF以内,并根据型号调整外部电感和电容值。
    - 问题3:输出电压波动较大。
    - 解决方案:确认输入电压在额定范围内,并正确连接所有引脚,避免接触不良导致的干扰。

    7. 总结和推荐


    NMA系列的隔离型1W双输出直流-直流转换器凭借其高效率、宽温工作能力和强大的电气隔离性能,成为在各种恶劣环境下运行的理想选择。其独特的设计使其在数字化和嵌入式系统中有着广泛的应用前景。如果你正在寻找一款可靠性高、易于集成且成本效益好的电源解决方案,NMA系列无疑是一个值得考虑的选择。

NMA1215DC参数

参数
最大输入电压 13.2V
最小输出电压 -
输出类型 -
拓扑 -
功能 -
最小输入电压 10.8V
同步整流器 -
输出数量 2
最大输出电压 15V
开关频率 -
长*宽*高 19.6mm*9.9mm*6.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMA1215DC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMA1215DC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMA1215DC NMA1215DC数据手册

NMA1215DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
