OKI-78SR-5/1.5-W36H-C

产品分类: DC-DC稳压器
产品描述: Murata Power Solutions 非隔离直流-直流转换器, OKI-78SR 系列, 5V 直流输出, 12V 直流输入, 额定功率 7.5W
供应商型号: SR-OKI-78SR-5/1.5-W36H-C
供应商: 海外现货
标准整包数: 1

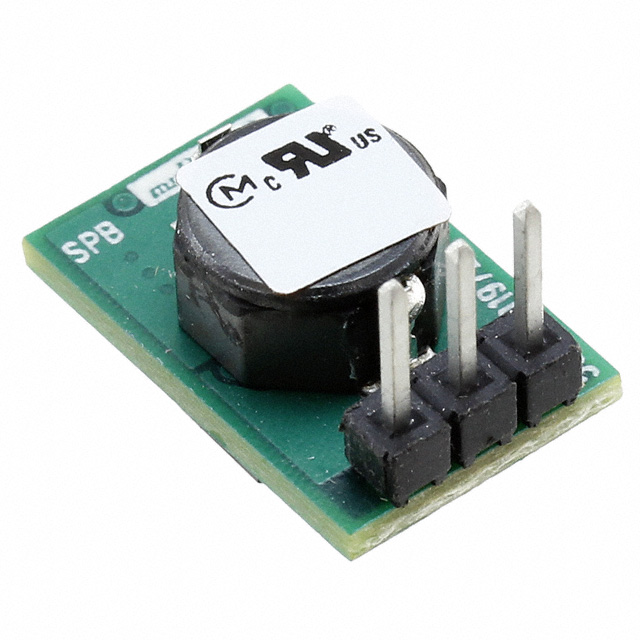

MURATA MANUFACTURING DC-DC稳压器 OKI-78SR-5/1.5-W36H-C

OKI-78SR-5/1.5-W36H-C概述

    OKI-78SR 系列非隔离开关调节器:高效 DC-DC 转换器

    产品简介


    OKI-78SR 系列是非隔离型开关调节器(SR)DC-DC 转换器,专为嵌入式应用设计。该系列具有多种输出电压选择,包括 3.3V、5V 和 12V,并且能够在宽输入电压范围内提供稳定的输出电流,适用于各种电子设备。它们的特点是直接插拔式的替代品,无需额外外部组件即可实现高效能输出。

    技术参数


    - 输入电压范围:
    - 3.3V 和 5V 输出:7-36V DC
    - 12V 输出:15-36V DC
    - 输出电流:
    - 3.3V 和 5V 输出:1.5A
    - 12V 输出:1.0A
    - 工作温度范围:-40°C 到 +85°C
    - 绝对最大额定值:
    - 输入电压:0 至 36V DC
    - 输出功率:最大 7.8W
    - 储存温度范围:-55°C 至 +125°C

    产品特点和优势


    - 高效率:采用固定频率 Buck 拓扑结构,使得 OKI-78SR 在整个负载范围内的效率高达 95.3%。
    - 无外部组件需求:可以直接替代传统的 78xx 线性稳压器,无需额外的外部元件。
    - 短路保护:具备过流限制和短路保护功能,确保稳定运行。
    - 紧凑封装:采用单列直插式封装(SIP),体积小巧。
    - 符合安全标准:通过 UL/EN/IEC 60950-1 第二版安全认证。

    应用案例和使用建议


    应用案例:OKI-78SR 广泛应用于电信、工业控制、测量仪器、以及医疗设备等领域。例如,在通信设备中,它可用作电源转换模块,提供稳定的 5V 或 12V 直流输出。
    使用建议:为了获得最佳性能,建议连接外部快速熔断保险丝,以防止反向极性输入造成的损害。同时,考虑到散热问题,对于长时间满载运行的情况,应当确保良好的空气流通,或者采取适当的散热措施。

    兼容性和支持


    OKI-78SR 系列转换器与多数标准直流电源系统兼容。Murata Power Solutions 提供详尽的技术支持文档和保修服务,帮助用户顺利集成和维护设备。

    常见问题与解决方案


    1. 问:如果设备需要处理高负载,应该如何选择合适的输入电流?
    - 答:确保输入电流不超过推荐的全负载条件下的额定值(如 36V 输入时 0.73A)。如需更高电流,则可能需要外部滤波和适当的散热措施。
    2. 问:如何正确安装以避免损坏?
    - 答:在安装前务必确认接线正确,避免反向极性输入。建议添加一个快速熔断保险丝,并保持适当的散热环境。

    总结和推荐


    综上所述,OKI-78SR 系列在高效能、紧凑尺寸及广泛应用方面表现出色。特别适合那些需要紧凑可靠电源解决方案的应用场景。因此,强烈推荐使用 OKI-78SR 系列非隔离开关调节器来满足各类电子设备的电源需求。如果您正在寻找高性能、低成本的电源解决方案,那么 OKI-78SR 将是一个理想的选择。

OKI-78SR-5/1.5-W36H-C参数

参数
输出类型 Fixed
最大输出电压 5V
功能 -
同步整流器 -
输出数量 1
开关频率 500KHz
最大输入电压 36V
最小输出电压 -
最小输入电压 7V
拓扑 -
长*宽*高 10.4mm*7.6mm*16.5mm
通用封装 SIP-3
安装方式 导线安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

OKI-78SR-5/1.5-W36H-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-78SR-5/1.5-W36H-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-78SR-5/1.5-W36H-C OKI-78SR-5/1.5-W36H-C数据手册

OKI-78SR-5/1.5-W36H-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
