首页  >  产品百科  >  NXJ2S1215MC-R13

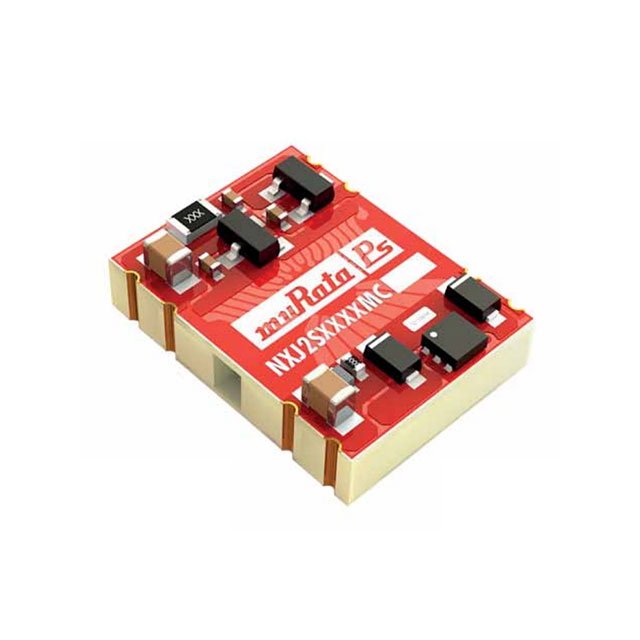

NXJ2S1215MC-R13

产品分类: DC-DC稳压器
产品描述: 110KHz Fixed 1 15V 13.2V 10.8V 贴片安装,黏合安装 16mm*14.5mm*4.4mm
供应商型号: 580-NXJ2S1215MC-R13
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NXJ2S1215MC-R13

NXJ2S1215MC-R13概述

    NXJ2 Series Isolated 2W Single Output SM DC-DC Converters

    1. 产品简介


    产品类型: NXJ2系列是一类隔离式2瓦单输出SM DC-DC转换器。
    主要功能: 用于将输入电压转换为稳定输出电压,适用于需要电气隔离的应用场景。
    应用领域: 医疗设备、工业自动化、通信系统、计算机外围设备等。

    2. 技术参数


    - 输入电压:
    - 5V: 4.5V ~ 5.5V
    - 12V: 10.8V ~ 13.2V
    - 24V: 21.6V ~ 26.4V
    - 输出电压:
    - NXJ2S0505MC: 5V
    - NXJ2S1212MC: 12V
    - NXJ2S1215MC: 15V
    - NXJ2S2405MC: 5V
    - NXJ2S2415MC: 15V
    - 输出电流:
    - NXJ2S0505MC: 400mA
    - NXJ2S1212MC: 167mA
    - NXJ2S1215MC: 133mA
    - NXJ2S2405MC: 400mA
    - NXJ2S2415MC: 133mA
    - 效率:
    - 最小: 68.5%
    - 典型: 72.5%
    - 开关频率: 140kHz
    - 负载调整率:
    - 典型: 7.5%
    - 最大: 10%
    - 输出纹波噪声:
    - 典型: 50mVp-p
    - 最大: 110mVp-p
    - 隔离电容: 2pF
    - 工作温度范围: -40°C ~ 85°C
    - 储存温度范围: -50°C ~ 125°C

    3. 产品特点和优势


    - 专利申请中: 提供了额外的技术保护。
    - 更低的外形: 适合空间受限的应用场景。
    - UL60950 认证: 确保产品符合安全标准。
    - ANSI/AAMI ES60601-1 认证: 针对医疗设备的严格安全要求。
    - 5.2kVDC 绝缘测试: 确保高可靠性。
    - 嵌入式基板变压器: 增强产品性能的一致性。
    - 自动化制造: 提升生产效率和产品质量。
    - 短路保护: 增加系统的稳定性。
    - 无卤素: 环保设计。

    4. 应用案例和使用建议


    - 应用案例:
    - 医疗设备: 需要高可靠性的绝缘和安全认证。
    - 工业自动化: 需要低输出纹波噪声的应用场景。
    - 通信系统: 需要稳定的电源输出。

    - 使用建议:
    - 最小负载: 10%满额定负载以满足规范。
    - 启动时间: 需要特别注意输出电容的影响。
    - 纹波降低: 通过合适的电感和电容值来降低输出纹波。
    - 散热: 自然对流冷却足够。

    5. 兼容性和支持


    - 兼容性: 符合行业标准封装,易于集成到现有设计中。
    - 峰值回流焊接温度: 260°C (符合J-STD-020标准)。
    - 支持与维护: Murata提供技术支持和售后服务,包括安全认证文档和应用指南。

    6. 常见问题与解决方案


    - 问题: 输入过电压可能导致器件损坏。
    - 解决方案: 使用符合规格的输入保险丝进行保护。
    - 问题: 输出电压不稳定。
    - 解决方案: 确保负载在规定的范围内,减少外部电容的影响。
    - 问题: 纹波噪声过高。
    - 解决方案: 使用推荐的电感和电容值来降低纹波噪声。

    7. 总结和推荐


    综合评估:
    - NXJ2系列是一款高性能的隔离式DC-DC转换器,具有出色的电气性能和安全性。
    - 适用于医疗设备、工业自动化和通信系统等多种应用场景。
    - 提供了多种型号,覆盖了不同电压和电流需求。
    - 产品符合RoHS标准,环保且易于集成。
    推荐使用:
    - 强烈推荐使用NXJ2系列,特别是在需要高可靠性和严格安全标准的应用中。

NXJ2S1215MC-R13参数

参数
最小输出电压 -
最小输入电压 10.8V
最大输出电压 15V
输出数量 1
拓扑 -
功能 -
开关频率 110KHz
输出类型 Fixed
最大输入电压 13.2V
同步整流器 -
长*宽*高 16mm*14.5mm*4.4mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

NXJ2S1215MC-R13厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NXJ2S1215MC-R13数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NXJ2S1215MC-R13 NXJ2S1215MC-R13数据手册

NXJ2S1215MC-R13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.199 ¥ 60.8316
600+ $ 4.704 ¥ 39.7488
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.83
