NCS1S2412SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NCS1系列, 9 → 36 V 直流输入, 12V 直流输出, 1W
供应商型号: SXE-NCS1S2412SC
供应商: 海外现货
标准整包数: 1

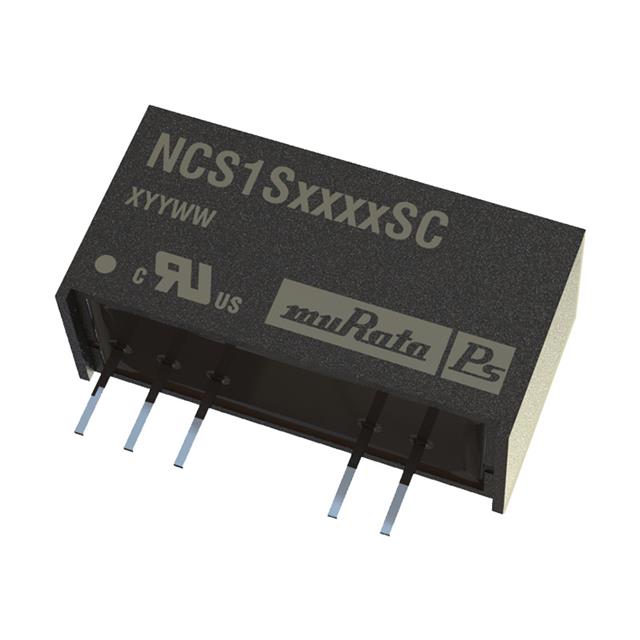

MURATA MANUFACTURING DC-DC稳压器 NCS1S2412SC

NCS1S2412SC概述

    NCS1 Series: Isolated 1W 4:1 Input Single Output DC-DC Converters

    1. 产品简介


    产品类型:
    NCS1系列是隔离型1W功率输出的单输出DC-DC转换器。该系列产品具有宽范围电压输入(4.5V至36V),提供3.3V、5V和12V三种标准输出电压。
    主要功能:
    - 高效率转换(高达83%)
    - 宽范围电压输入(4:1输入)
    - 内置过流保护和短路保护
    - 高达1000VDC的电气隔离
    - 符合RoHS标准
    应用领域:
    NCS1系列广泛应用于电信、电池供电系统、过程控制和分布式电源系统等领域。

    2. 技术参数


    | 参数 | 值(典型) |

    | 输入电压范围 (12V) | 4.5 - 18 V |
    | 输入电压范围 (24V) | 9 - 36 V |
    | 输出电流 | 83 - 303 mA |
    | 效率 | 75 - 83% |
    | 电压精度 | ±1 - ±2% |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | 0.5% |
    | 绝缘测试电压 | 1000 VDC |
    | 开关频率 | 100 - 400 kHz |
    | 纹波噪声 | ≤ 24 mVp-p |

    3. 产品特点和优势


    - 高效能: 优异的效率可达83%,确保低功耗和高可靠性。
    - 宽输入电压范围: 支持4:1宽范围输入,适用多种电源条件。
    - 内置保护机制: 具备连续短路保护功能,确保安全稳定运行。
    - 高隔离度: 经过1000VDC绝缘测试,具备极高的电气隔离能力。
    - 无电解电容设计: 采用高质量绝缘材料,延长使用寿命并提高稳定性。

    4. 应用案例和使用建议


    - 应用案例:
    - 在电信设备中作为辅助电源,提高整体系统的可靠性和效率。
    - 用于工业自动化控制系统,提供稳定的电力供应。
    - 使用建议:
    - 确保负载不低于额定负载的10%,以保证正常工作。
    - 使用合适的输入电容和电感以满足EN 55022标准。
    - 在极端温度条件下使用时,需注意适当的散热措施,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性: NCS1系列适用于多种电路设计,与标准电子元件和设备兼容良好。
    - 支持服务: Murata Power Solutions提供详尽的技术文档和在线支持,确保用户能够顺利集成和使用产品。

    6. 常见问题与解决方案


    - 问题1:启动时间过长
    - 解决方案:增加外部电容,确保在满载条件下不超过最大输出电容限制。
    - 问题2:纹波噪声过高
    - 解决方案:检查输入和输出端的滤波电容是否符合规格,必要时增加滤波电感。
    - 问题3:输出电压不稳定
    - 解决方案:确保输入电压稳定在规定范围内,检查负载是否过重。

    7. 总结和推荐


    NCS1系列作为一款高性能的隔离型DC-DC转换器,在多种工业应用中表现出色。其高效率、宽输入电压范围、内置保护机制及高隔离度等优点使其成为理想的电源解决方案。推荐在需要高可靠性和高效率的场合使用该产品。
    该产品的技术参数全面,应用场景广泛,且提供了完善的售后服务和技术支持,是一个值得信赖的选择。

NCS1S2412SC参数

参数
同步整流器 -
最小输出电压 -
功能 -
输出数量 1
开关频率 -
输出类型 -
最大输出电压 12V
拓扑 -
最小输入电压 9V
最大输入电压 36V
长*宽*高 21.9mm*8.2mm*11.3mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NCS1S2412SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCS1S2412SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NCS1S2412SC NCS1S2412SC数据手册

NCS1S2412SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.276
5+ ¥ 84.7449
10+ ¥ 83.3325
20+ ¥ 70.6208
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.27
