首页  >  产品百科  >  UWS-12/4.5-Q48N-C

UWS-12/4.5-Q48N-C

产品分类: DC-DC稳压器
产品描述: Murata 隔离式DC/DC转换器 , UWS系列, 18 至 75 V 直流输入, 12V 直流输出, 54W
供应商型号: SXE-UWS-12/4.5-Q48N-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 UWS-12/4.5-Q48N-C

UWS-12/4.5-Q48N-C概述

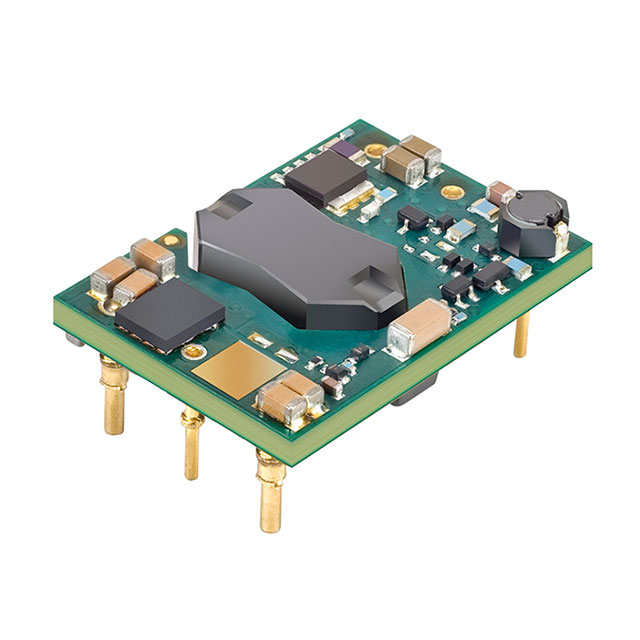

    UWS-Q48 系列六分之一砖型隔离 DC-DC 转换器

    产品简介


    UWS-Q48 系列是一款开放框架的六分之一砖型 DOSA 兼容宽输入范围隔离直流到直流转换器。该系列支持 18 到 75 伏直流电压输入,并提供 3.3 伏、5 伏和 12 伏三种输出电压选项,适用于多种高电流应用场合。它具有高效率(最高可达 91%),小体积(1.30 x 0.90 x 0.36 英寸),符合行业标准的 DOSA 六分之一砖型格式和引脚布局。UWS-Q48 系列广泛应用于移动设备、数据通信、电信设备、手机基站、数据中心、服务器群和网络中继器等领域。

    技术参数


    - 输出电压:3.3 伏、5 伏、12 伏
    - 输出电流:15 安培(3.3 伏)、10 安培(5 伏)、4.5 安培(12 伏)
    - 输入电压范围:18 到 75 伏直流
    - 最大功率输出:49.5 瓦(3.3 伏)、50 瓦(5 伏)、54 瓦(12 伏)
    - 效率:最高达 91%
    - 工作温度范围:-40 到 +85°C(需要降额处理)

    产品特点和优势


    - 高效率:高达 91% 的工作效率,有助于减少热量生成,支持无风扇运行。
    - 宽输入范围:18 至 75 伏直流电压输入,适应广泛的电源条件。
    - 多功能输出:单输出为 3.3、5 或 12 伏特,方便不同需求的应用场景。
    - 预偏压启动保护:确保启动时无任何不利影响。
    - 温度稳定性:在 -40 至 +85°C 的范围内稳定工作,并具备过温保护机制。
    - 认证标准:通过 UL 60950-1 和 IEC62368-1 第二版安全认证,符合 RoHS 规范。

    应用案例和使用建议


    - 移动设备:适用于车载设备,确保稳定电源供应。
    - 数据通信和电信设备:可用于服务器和网络中继器,提供可靠的电力支持。
    - 数据中心和服务器群:高功率输出和宽输入范围使其在数据中心环境中表现出色。
    使用建议:
    - 在选择具体型号时,应根据所需输出电压和电流来决定。
    - 建议使用低 ESR 电容器以降低输出噪声和纹波。
    - 考虑到散热问题,在满负载工作时应保持良好的通风环境。

    兼容性和支持


    - 兼容性:符合行业标准 DOSA 六分之一砖型格式,易于与其他组件集成。
    - 支持和维护:Murata Power Solutions 提供全面的技术支持和售后服务,包括详细的技术文档和故障排除指南。

    常见问题与解决方案


    - Q1: 过温问题如何解决?
    A1: 当检测到过温情况时,转换器会自动关闭以保护自身和其他电路。若需继续工作,应检查并优化散热系统。

    - Q2: 如何确保最佳效率?
    A2: 请确保输入电压在规范范围内,并使用合适的外部滤波器以减少输入和输出噪声。

    总结和推荐


    UWS-Q48 系列转换器凭借其高效率、宽输入范围和丰富的保护功能,成为多种高电流应用的理想选择。其稳定性和可靠性也得到了行业标准的认证,使其在市场上具有显著的竞争力。总体而言,强烈推荐使用 UWS-Q48 系列转换器,特别是在对电源质量和稳定性要求较高的应用场景中。

UWS-12/4.5-Q48N-C参数

参数
同步整流器 -
输出数量 1
最小输入电压 18V
开关频率 260KHz
拓扑 -
最大输入电压 75V
输出类型 Fixed
最小输出电压 -12 To +12V
功能 -
最大输出电压 12V
长*宽*高 33.3mm*23.1mm*9.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWS-12/4.5-Q48N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWS-12/4.5-Q48N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWS-12/4.5-Q48N-C UWS-12/4.5-Q48N-C数据手册

UWS-12/4.5-Q48N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
