CME0505SPC

产品分类: DC-DC稳压器
产品描述: 91KHz Fixed 1 5V 5.5V 4.5V SIP 通孔安装 11.5mm*6.1mm*10mm
供应商型号: 580-CME0505SPC
供应商: Mouser
标准整包数: 1

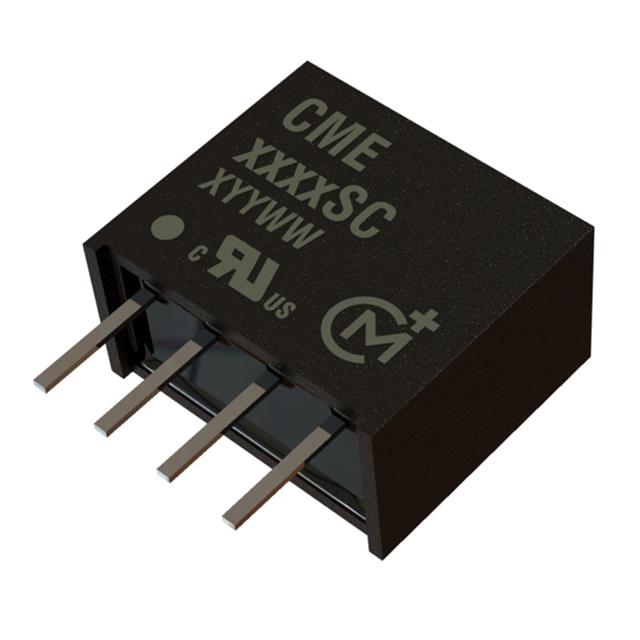

MURATA MANUFACTURING DC-DC稳压器 CME0505SPC

CME0505SPC概述

    产品概述:CME系列隔离型0.75W单输出DC/DC转换器

    产品简介


    CME系列是一款成本效益高的0.75W DC/DC转换器,采用工业标准封装和引脚配置,提供多种输入和输出电压选项,是1W DC/DC转换器的低功耗替代品。该系列产品通过电隔离设计,允许设备配置为在仅存在正极性电源的系统中提供负极性电源。CME系列具有宽温度范围性能,在–40°C至85°C的环境下可保证全功率输出。对于短路保护型号(PC),当短路故障被移除后,保护机制会自动重置。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.97 | 5.0 | 5.5 | V |
    | 输出电压范围 | 3.3 | VNOM | 5.0 | V |
    | 输出电流 | 50 | 150 | 300 | mA |
    | 线路调节率 | 1.0 | 1.2 %/% |
    | 隔离电压测试 | 1000 3000 | VDC |
    | 工作环境温度 | -40 85 | °C |

    产品特点和优势


    - 短路保护选项:提供连续且自动复位的短路保护。
    - 认证:符合UL 60950标准。
    - 电隔离:支持1kVDC或3kVDC的“高压测试”选项。
    - 宽温度范围:–40°C到85°C的工作温度范围确保了可靠性和稳定性。
    - 行业标准引脚布局:与LME、MEE1、MEE3、NKE、NME和NML系列兼容。
    - 输入输出电压灵活:支持3.3V、5V及12V的输入和输出。

    应用案例和使用建议


    CME系列广泛应用于通信设备、医疗仪器、工业控制等领域。例如,在需要电隔离的应用中,CME可以用来隔离敏感电路免受过压损害。为了提高系统的稳定性和效率,建议在使用时遵循以下几点:
    - 确保最小负载不低于额定负载的10%,以避免输出电压异常升高。
    - 使用低ESR陶瓷电容器,并选择适当的电感值来降低输出纹波。
    - 在设计滤波电路时参考提供的滤波器配置表,以满足EMC要求。

    兼容性和支持


    CME系列产品与其他标准组件兼容良好,支持RoHS指令,兼容无铅焊接工艺。Murata Power Solutions提供了详尽的技术文档和支持服务,帮助客户解决任何潜在的技术问题。

    常见问题与解决方案


    - 问题:启动时间过长
    解决方案:增加输入电容至不超过47μF,同时确保输入电压平稳上升。
    - 问题:输出电压波动大
    解决方案:检查负载是否达到最低要求,并适当调整外围元件如电感和电容参数。
    - 问题:无法通过EMC测试
    解决方案:根据提供的滤波器设计方案调整硬件配置,必要时添加额外的EMI滤波器。

    总结和推荐


    总体而言,CME系列凭借其紧凑的设计、高效率和良好的热管理能力,在各种苛刻的应用环境中表现出色。尤其是对于需要电隔离且对成本敏感的应用场合,CME系列无疑是一个理想的选择。我们强烈推荐此系列产品用于需要高性能和可靠性的项目中。
    联系Murata Power Solutions了解更多详细信息和支持服务。

CME0505SPC参数

参数
输出数量 1
同步整流器 -
功能 -
输出类型 Fixed
最小输入电压 4.5V
开关频率 91KHz
最大输出电压 5V
最大输入电压 5.5V
拓扑 -
最小输出电压 -
长*宽*高 11.5mm*6.1mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

CME0505SPC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

CME0505SPC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING CME0505SPC CME0505SPC数据手册

CME0505SPC封装设计

查看详情并下载
Symbol
Footprint
3D Model
