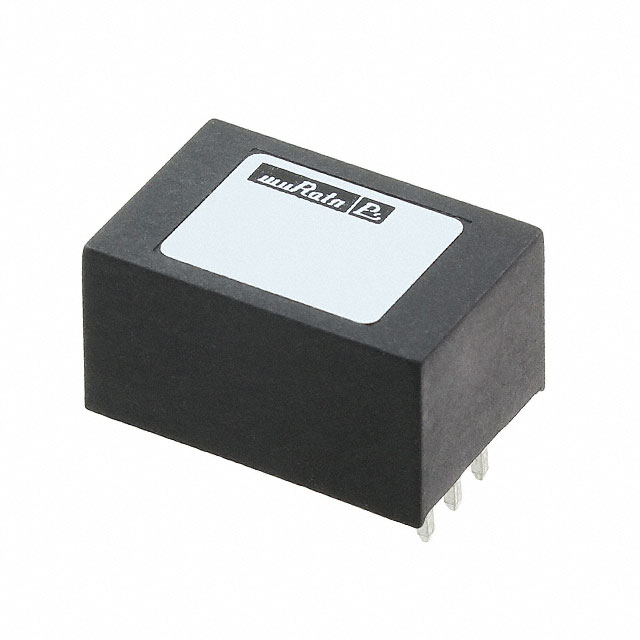

OKI-78SR-3.3/1.5-W36HE-C

产品分类: DC-DC稳压器
产品描述: 500KHz Fixed 1 3.3V 36V 7V 导线安装,通孔安装 18mm*11.9mm*9.5mm
供应商型号:
供应商:
标准整包数: 0
MURATA MANUFACTURING DC-DC稳压器 OKI-78SR-3.3/1.5-W36HE-C

OKI-78SR-3.3/1.5-W36HE-C概述

    OKI-78SR-E 系列非隔离式开关调节器

    1. 产品简介


    产品类型:非隔离式开关调节器(SR)DC-DC转换器
    主要功能:将直流输入电压转换为固定的输出电压,适用于嵌入式应用
    应用领域:广泛应用于需要直流电源的应用场合,如工业自动化、电信设备、医疗设备等

    2. 技术参数


    - 输入电压范围:7-36V DC
    - 输出电压选项:3.3V、5V 或 12V
    - 最大输出电流:
    - 3.3V/5V:1.5A
    - 12V:1.0A
    - 效率:
    - 3.3V/5V:84%~91%
    - 12V:93.5%~95.3%
    - 开关频率:500 kHz
    - 动态负载响应时间:50~75 μsec
    - 保护特性:短路保护、过流保护、热降额保护
    - 安全认证:UL/EN/IEC 60950-1, 2nd Edition

    3. 产品特点和优势


    - 紧凑封装:垂直或水平安装,小尺寸封装
    - 高效率:无外部组件,直接替换78xx系列线性稳压器
    - 短路保护:内置电流限制,确保可靠运行
    - 热降额性能优异:可在较宽温度范围内保持稳定输出
    - 符合RoHS标准:无铅环保材料

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统
    - 通信设备电源
    - 医疗设备电源
    - 使用建议:
    - 在输入端添加外部快速熔断器以防止反向连接
    - 考虑使用外部滤波器来进一步降低输出噪声
    - 注意散热设计,确保在高温环境下能够正常工作

    5. 兼容性和支持


    - 兼容性:适用于多种标准直流电源输入
    - 支持服务:提供详细的技术文档和在线支持,方便用户进行安装和调试

    6. 常见问题与解决方案


    - 问题:启动时输出电压波动大
    - 解决方案:检查输入电源稳定性,确保输入电压在规定范围内,并考虑添加外部电容器以平滑输出
    - 问题:在满载情况下效率较低
    - 解决方案:确保散热良好,避免过热导致效率下降

    7. 总结和推荐


    综合评估:OKI-78SR-E系列是一款高效、可靠的非隔离式DC-DC转换器,具有高效率、紧凑封装、优良的热降额性能和完备的安全保护措施,特别适合需要高可靠性、低功耗的嵌入式应用。
    推荐:强烈推荐给需要高性能DC-DC转换器的用户,特别是工业、医疗和通信领域。
    通过以上分析可以看出,OKI-78SR-E系列以其出色的性能和丰富的保护特性,在多个领域都表现出色,是一款值得信赖的产品。

OKI-78SR-3.3/1.5-W36HE-C参数

参数
最小输入电压 7V
功能 -
最大输入电压 36V
输出类型 Fixed
最小输出电压 -
开关频率 500KHz
拓扑 -
最大输出电压 3.3V
输出数量 1
同步整流器 -
长*宽*高 18mm*11.9mm*9.5mm
安装方式 导线安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

OKI-78SR-3.3/1.5-W36HE-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-78SR-3.3/1.5-W36HE-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-78SR-3.3/1.5-W36HE-C OKI-78SR-3.3/1.5-W36HE-C数据手册
