OKI-78SR-12/1.0-W36H-C

产品分类: DC-DC稳压器
产品描述: Murata Power Solutions 非隔离直流-直流转换器, OKI-78SR 系列, 12V 直流输出, 12V 直流输入, 额定功率 12W
供应商型号: OKI-78SR-12/1.0-W36H-C
供应商: 期货订购
标准整包数: 1

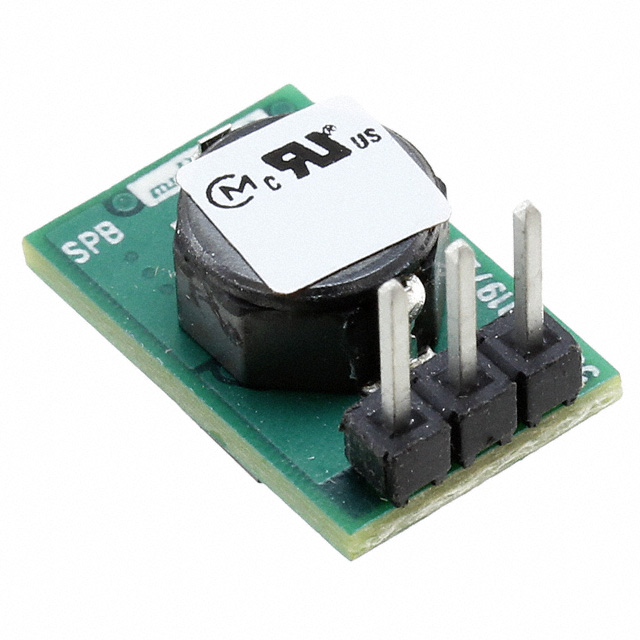

MURATA MANUFACTURING DC-DC稳压器 OKI-78SR-12/1.0-W36H-C

OKI-78SR-12/1.0-W36H-C概述


    产品简介


    OKI-78SR 系列
    - 产品类型:非隔离式开关调节器(SR)直流到直流转换器
    - 主要功能:提供固定的单输出转换,适用于嵌入式应用。该产品可以直接替代TO-220封装的78xx系列线性调节器。
    - 应用领域:广泛应用于工业控制、通信设备、医疗设备、测量仪器等领域。

    技术参数


    - 输入电压范围:3.3V和5V输出:7-36Vdc;12V输出:15-36Vdc
    - 输出电压及电流:3.3V@1.5A、5V@1.5A 或 12V@1.0A
    - 效率:3.3V 输出:最高可达85.5%;5V 输出:最高可达90.5%;12V 输出:最高可达95.3%
    - 固定频率:500kHz
    - 保护功能:短路电流限制保护
    - 安全认证:UL/EN/IEC 60950-1, 2nd Edition
    - 封装尺寸:0.41 x 0.34 x 0.65 英寸 (10.4 x 8.64 x 16.5 毫米)

    产品特点和优势


    - 高效率:直接替换78xx系列线性调节器,无需额外外部组件,且无发热问题。
    - 紧凑设计:垂直SIP或水平安装,小尺寸封装,适合狭小空间应用。
    - 热降额性能优秀:能够在不同环境温度下稳定运行,确保长时间可靠性。
    - 集成度高:内置滤波器和短路保护功能,提升系统稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于各种传感器和执行机构的供电。
    - 电信设备:为各种通讯模块提供稳定的电源。
    - 医疗设备:为敏感的医疗设备提供可靠电源,保证设备正常运行。
    使用建议
    - 在电源设计中,应考虑外部输入保险丝,以防止逆向电压造成的损坏。
    - 使用适当的散热措施,确保在高温环境下也能稳定运行。

    兼容性和支持


    - 兼容性:OKI-78SR系列与现有的78xx系列线性调节器具有良好的兼容性,可直接替换。
    - 支持和服务:Murata Power Solutions提供全面的技术支持,包括在线文档、技术支持热线和售后服务等。

    常见问题与解决方案


    1. 问:如何选择合适的型号?
    - 答:根据所需的输出电压和电流来选择,如需3.3V输出,则选择OKI-78SR-3.3/1.5-W36-C。

    2. 问:在高温环境中如何保持高效运行?
    - 答:确保足够的散热,并参考手册中的温度降额曲线来选择合适的应用条件。

    3. 问:出现短路时如何处理?
    - 答:该产品具备短路保护功能,当短路发生时会自动恢复,无需手动干预。

    总结和推荐


    OKI-78SR系列作为一款高效率、高性能的非隔离式开关调节器,凭借其紧凑的设计、优秀的热管理和高效的电源转换能力,非常适合应用于各种需要高可靠性电源的场合。该产品已经通过了多项安全认证,确保了用户的使用安全。结合Murata Power Solutions提供的完善支持服务,强烈推荐在电源设计中选用此系列产品。

OKI-78SR-12/1.0-W36H-C参数

参数
最大输出电压 12V
拓扑 -
开关频率 500KHz
输出数量 1
最大输入电压 36V
同步整流器 -
最小输入电压 15V
输出类型 Fixed
功能 -
最小输出电压 -
长*宽*高 16.5mm*10.4mm*7.6mm
通用封装 SIP
安装方式 导线安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘
