OKL-T/1-W12N-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, OKL-T/1-W12系列, 2.9 → 14 V 直流输入, 5.5V 直流输出, 5W
供应商型号: MON-OKL-T/1-W12N-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKL-T/1-W12N-C

OKL-T/1-W12N-C概述

    电子元器件技术手册:OKL-T/1-W12 系列

    1. 产品简介


    产品类型与功能

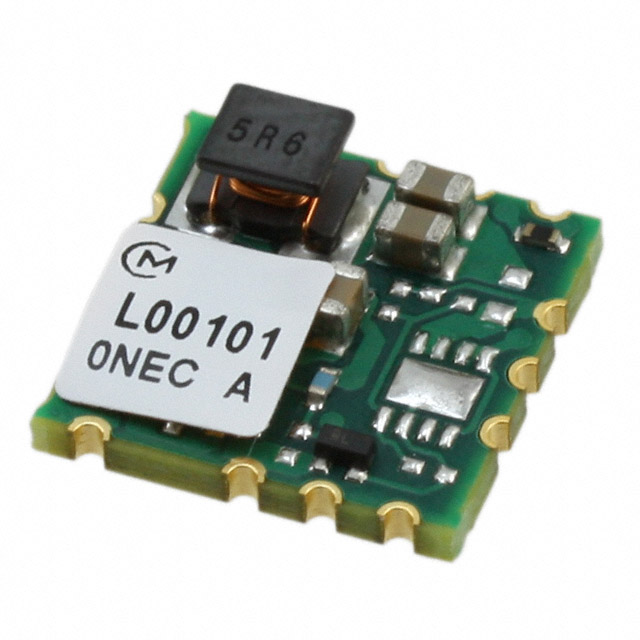

    OKL-T/1-W12 系列是非隔离式点负载(Point-of-Load, PoL)直流-直流(DC/DC)电源转换器,专为嵌入式应用设计。它具有可检视的栅格阵列(iLGA)封装,外形小巧,尺寸仅为 0.488 x 0.488 x 0.18 英寸(12.4 x 12.4 x 4.57 毫米)。
    主要应用领域
    该系列广泛应用于各种需要高效直流电源转换的应用中,如工业控制、医疗设备、通信设备等领域。

    2. 技术参数


    - 输入电压范围:2.9 到 14 伏直流电
    - 最大输出电流:1 安培
    - 效率:最高可达 90%
    - 输出电压调节范围:0.9 到 5.5 伏直流电
    - 输出功率:最高 5 瓦特
    - 启动电压:2.45 伏
    - 欠压保护:2.4 伏
    - 过流保护:具备短路和过流保护功能
    - 环境温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    - iLGA 封装:具备良好的可检视性,便于生产和测试。
    - 高效率:最大功率转换效率达到 90%,在同类产品中表现优异。
    - 可靠保护机制:具备短路、过流和欠压保护,确保运行安全。
    - 热管理性能出色:具有出色的热降额性能,适用于各种工作环境。
    - 安全性认证:符合 UL/IEC 60950-1 安全认证和 RoHS 合规标准。

    4. 应用案例和使用建议


    应用案例
    在工业自动化控制系统中,OKL-T/1-W12 可用于为传感器、执行器和其他模块提供稳定的直流电源。例如,在一台温度控制器中,它可以确保精确的电源供应,保证系统的稳定运行。
    使用建议
    - 确保安装适当的外部输入保险丝(F1),以提高系统的可靠性。
    - 使用足够的接地平面和铜厚度,以优化散热性能。
    - 配置外部滤波器,以减少输出噪声,进一步提升系统的稳定性。
    - 在低温环境中进行“冷启动”时,确保系统能够在 -40°C 的条件下正常运行。

    5. 兼容性和支持


    OKL-T/1-W12 系列与大多数标准的电子元件和设备兼容。厂商提供了详尽的技术文档和支持服务,包括电路设计指南、故障排查手册等。用户可以访问 [Murata Power Solutions 官网](https://www.murata-ps.com/) 获取更多详细资料和更新信息。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下工作不稳定
    - 解决方案:使用良好的散热设计,增加通风或外部冷却装置,以降低设备温度。
    - 问题:输出电压波动大
    - 解决方案:确保安装适当的外部滤波器,检查输入电容器是否正常工作。
    - 问题:系统出现短路故障
    - 解决方案:检查系统连接,确认无误后重新启动设备,必要时更换损坏部件。

    7. 总结和推荐


    总体评价
    OKL-T/1-W12 系列是一款高效率、多功能的直流-直流电源转换器,适合多种嵌入式应用场合。其出色的安全性能和稳定的电气特性使其成为工业自动化和医疗设备等领域的理想选择。此外,丰富的技术文档和全面的支持体系,也使得该产品在市场中具备强大的竞争力。
    推荐意见
    强烈推荐在需要高性能、高可靠性的直流电源转换的场合使用 OKL-T/1-W12 系列。无论是研发工程师还是最终用户,都将受益于其卓越的设计和强大的功能。

OKL-T/1-W12N-C参数

参数
最小输入电压 2.9V
最大输入电压 14V
输出数量 1
最大输出电压 900mV~5V
拓扑 -
最小输出电压 900mV
输出类型 Adjustable
同步整流器 -
功能 -
开关频率 800KHz
长*宽*高 12.4mm*12.4mm*4.6mm
通用封装 BLGA-12
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL-T/1-W12N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL-T/1-W12N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL-T/1-W12N-C OKL-T/1-W12N-C数据手册

OKL-T/1-W12N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
