NCM6S1215C

产品分类: DC-DC稳压器
产品描述: 1 15V 36V 9V 贴片安装,通孔安装 32mm*20mm*10.8mm
供应商型号: MMU-NCM6S1215C-YAQFX0-JY9MO4
供应商: 海外现货
标准整包数: 33

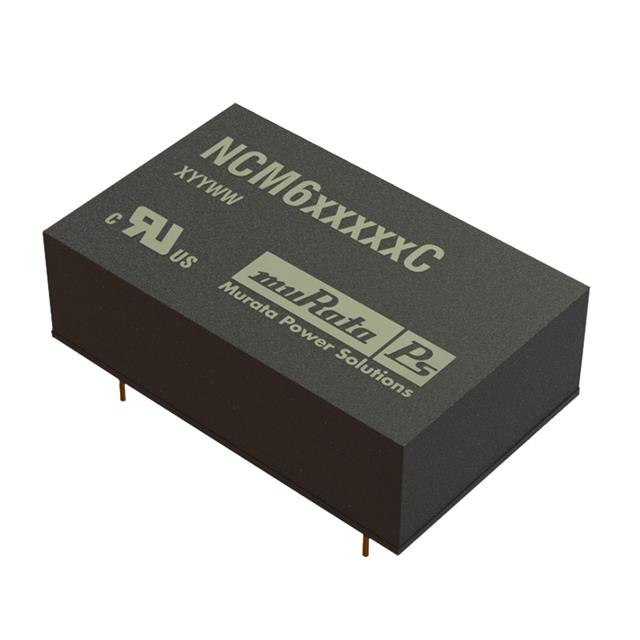

MURATA MANUFACTURING DC-DC稳压器 NCM6S1215C

NCM6S1215C概述

    NCM6 Series Isolated 6W Wide Input Single & Dual Output DC-DC Converters

    1. 产品简介


    NCM6系列隔离式DC-DC转换器是适用于宽输入电压范围(4.5V到75V)的高效能电源解决方案。这些转换器提供单输出和双输出电压选项,具有高效率和紧凑封装。主要应用领域包括医疗设备、电信电池供电系统、过程控制和分布式电源系统等。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 4.5-75V |
    | 输出电压 | 3.3V, 5V, 12V, 15V |
    | 输出电流 | 0.4A 到 1.52A |
    | 效率 | 最高可达88% |
    | 隔离耐压 | 5.2kVDC |
    | 热关断温度 | 案例温度+105°C |
    | 开关频率 | 300kHz |
    | 工作温度范围 | -40°C 至 85°C |
    | 认证标准 | UL60950, ANSI/AAMI ES60601-1 |

    3. 产品特点和优势


    - 高压隔离:具备5.2kVDC的隔离耐压,满足UL60950和ANSI/AAMI ES60601-1的安全认证标准。
    - 宽输入范围:4:1宽输入电压范围设计,适应不同应用场景。
    - 高效率:典型效率可达88%,有效减少能量损失。
    - 紧凑封装:功率密度达到0.94W/cm³,适合空间受限的应用场合。
    - 温度特性:-40°C 至 85°C的工作温度范围,适用于恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:在医疗器械中,如便携式监护仪,要求高压隔离以确保患者安全。
    - 电信系统:用于基站和其他通信设备中,为不同的模块提供稳定电源。
    - 分布式电源系统:在工业自动化和控制系统中,提供可靠的直流电源。
    使用建议:
    - 为确保最佳性能,应选择合适型号的输出电容,且输出电容不应超过指定的最大值。
    - 考虑到散热需求,在高负载或高温环境下建议采用风扇或其他散热装置。

    5. 兼容性和支持


    - 兼容性:NCM6系列支持与RoHS兼容的焊接系统,同时支持Sn/Pb焊接。
    - 支持和服务:Murata公司提供详细的技术文档和专业支持,确保用户在使用过程中能够获得及时帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在规定范围内 |
    | 过热报警 | 加装散热装置或增加通风 |
    | 无法正常启动 | 确认控制引脚配置正确,检查输入电压和输出负载 |

    7. 总结和推荐


    NCM6系列隔离式DC-DC转换器凭借其高效率、宽输入电压范围和高标准的安全认证,非常适合应用于需要高压隔离和可靠电源供应的场景。其独特的设计和高性价比使其在市场上具有较强的竞争力。对于需要高性能、高可靠性的电子设备来说,这款转换器是一个极佳的选择。我们强烈推荐此产品。

NCM6S1215C参数

参数
最大输出电压 15V
最小输入电压 9V
最大输入电压 36V
最小输出电压 -
功能 -
同步整流器 -
拓扑 -
开关频率 -
输出数量 1
输出类型 -
长*宽*高 32mm*20mm*10.8mm
安装方式 贴片安装,通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

NCM6S1215C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NCM6S1215C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NCM6S1215C NCM6S1215C数据手册

NCM6S1215C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 20.8532 ¥ 176.6264
50+ $ 20.3407 ¥ 172.2859
100+ $ 19.3159 ¥ 163.6057
250+ $ 18.0781 ¥ 153.1217
库存: 33
起订量: 33 增量: 33
交货地:
最小起订量为:25
合计: ¥ 4415.66
