78SR-5/2-C

产品分类: DC-DC稳压器
产品描述: 1 5V 32V 8V SIP 导线安装,通孔安装 20.3mm*8.4mm*21.6mm
供应商型号: SXE-78SR-5/2-C
供应商: 海外现货
标准整包数: 1

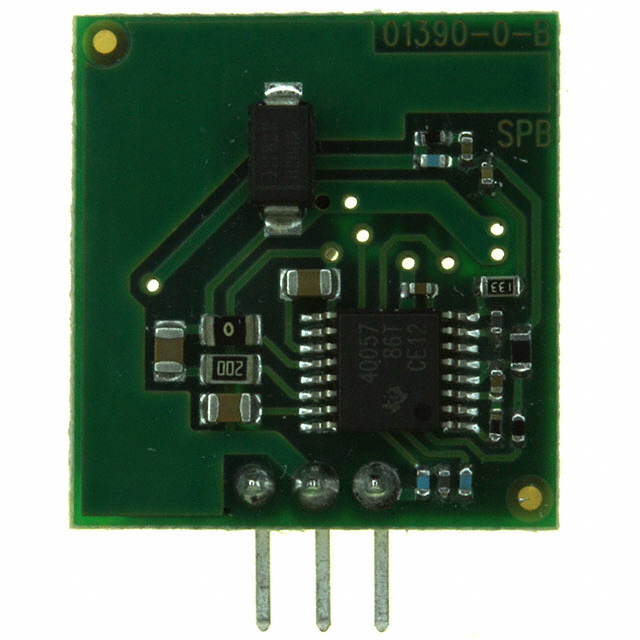

MURATA MANUFACTURING DC-DC稳压器 78SR-5/2-C

78SR-5/2-C概述

    Murata 78SR 2 Amp系列同步开关调节器

    产品简介


    Murata 78SR 2 Amp系列是一款高效能同步开关调节器,具有3.3V、5.0V和5.2V三种输出电压,能够提供高达2A的电流。它适用于替代传统的LM78xx线性稳压器,提供更高效的电源管理解决方案。该系列产品广泛应用于工业控制、通信设备、计算机外围设备和其他需要稳定电源供应的应用场合。

    技术参数


    - 输入电压范围: 8V至32V直流电
    - 输出电压: 3.3V、5.0V、5.25V
    - 输出电流: 2.0A
    - 效率: 高达95%
    - 封装类型: 3针垂直安装SIP,低轮廓水平安装SIP
    - 输入和输出隔离: 内部电路没有电气隔离
    - 过电压保护: 无内置过电压保护,需外部保护电路
    - 环境温度范围: 工作温度-40°C到+70°C,存储温度-40°C到+85°C
    - 封装尺寸: 垂直安装SIP:0.09平方英寸(58mm²),水平安装SIP:小于0.290英寸(7.4mm)高度
    - 引脚焊接: 使用无铅免清洗焊料,+260°C,最多5秒

    产品特点和优势


    1. 高效率: 可达到95%的效率,无需散热器或风扇,降低了系统成本和复杂度。
    2. 宽输入电压范围: 支持8V至32V的输入电压范围,适用性强。
    3. 封装灵活: 提供两种封装选项,适应不同的安装需求。
    4. 无需外部滤波电容: 简化了设计并降低了成本。
    5. 卓越的负载和线性调节性能: 负载和线性调节精度分别为±0.25%和±0.35%。
    6. 过流保护和热关断功能: 增强了产品的可靠性。
    7. 低噪声输出: 适用于对电源噪声敏感的仪器仪表。

    应用案例和使用建议


    - 应用案例: 在工业控制系统中,78SR系列常用于为各种传感器和控制器提供稳定的电源。在通信设备中,用于为各类通信模块提供可靠的电源支持。
    - 使用建议:
    - 在输入电源距离超过24英寸(61cm)的情况下,建议增加外部47μF/50V铝电解电容,以减少噪声和电压波动。
    - 当电源通过机械开关或继电器接入时,必须确保输入端具备足够的保护措施。

    兼容性和支持


    - 兼容性: 与TO-220风格的LM78xx线性稳压器针脚兼容,可直接替换。
    - 支持信息: Murata官方网站提供了详细的技术支持和维护文档,建议用户参考这些资源进行故障排除和使用指导。

    常见问题与解决方案


    - 问题1: 无外部滤波电容情况下出现噪声。
    - 解决方案: 使用低ESR电容器,并确保在最高输入电压和环境温度下,额外增加20%的安全余量。

    - 问题2: 无法找到合适的保险丝。
    - 解决方案: 参考效率曲线选择适合的慢速熔断保险丝。

    总结和推荐


    Murata 78SR 2 Amp系列同步开关调节器以其高效率、宽输入电压范围、灵活的封装选项和低成本优势,在多种应用场景中表现出色。对于需要高性能、高可靠性的电源管理解决方案的用户,该产品是一个理想的选择。推荐用户根据具体应用场景和需求选择合适的型号和配置,以获得最佳的使用效果。

78SR-5/2-C参数

参数
最小输入电压 8V
功能 -
输出类型 -
拓扑 -
最小输出电压 -
输出数量 1
最大输入电压 32V
最大输出电压 5V
开关频率 -
同步整流器 -
长*宽*高 20.3mm*8.4mm*21.6mm
通用封装 SIP
安装方式 导线安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

78SR-5/2-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

78SR-5/2-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING 78SR-5/2-C 78SR-5/2-C数据手册

78SR-5/2-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 146.6893
5+ ¥ 140.8217
10+ ¥ 138.4747
20+ ¥ 117.3514
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 146.68
直接购买
加入购物车
