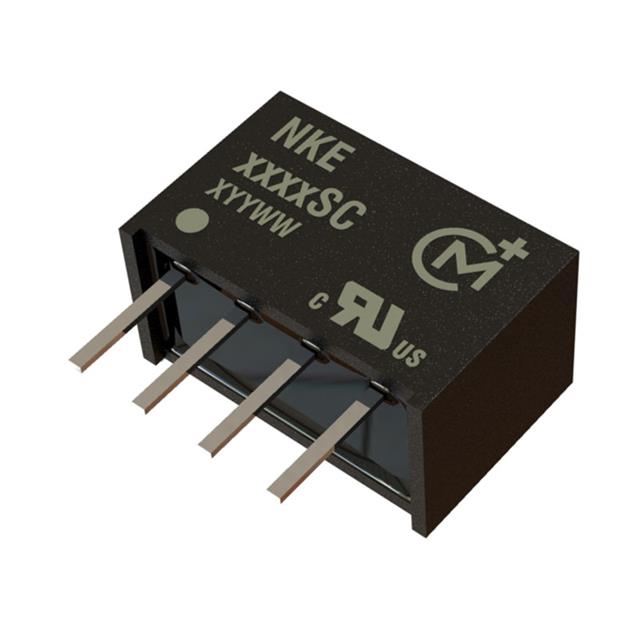

NKE0512SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NKE系列, 4.5 → 5.5 V 直流输入, 12V 直流输出, 1W
供应商型号: SXE-NKE0512SC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NKE0512SC

NKE0512SC概述

    NKE系列隔离型微形1W单输出DC-DC转换器技术手册

    产品简介


    NKE系列是Murata Power Solutions推出的隔离型微形1W单输出DC-DC转换器。这一系列的转换器特别适合用于隔离和/或转换直流电源轨。通过先进的封装技术和改进的技术,这些转换器能够提供更小的封装尺寸、更高的效率、更低的输出纹波以及3kVDC的隔离能力。此外,该系列产品支持广泛的温度范围(-40°C至85°C),确保在极端环境下也能正常运行。

    技术参数


    NKE系列的产品提供了多种电压输入(3.3V、5V和12V)和输出(3.3V、5V、9V、12V和15V)选项。以下是部分关键技术参数:
    - 输入电压范围:连续运行时,3.3V输入类型的电压范围为2.97V到3.63V;5V输入类型的电压范围为4.5V到5.5V;12V输入类型的电压范围为10.8V到13.2V。
    - 最大输入电流:3.3V输入类型的电流为400mA;5V输入类型的电流为400mA;12V输入类型的电流为266mA。
    - 效率:典型值在70%到81%之间。
    - 隔离电容:最大值为60pF。
    - 封装方式:DIP(双列直插式)和SIP(单列直插式)两种风格。
    - MTTF(平均无故障时间):最长可达2.4百万小时。

    产品特点和优势


    NKE系列具有以下显著特点和优势:
    - 环保合规:符合RoHS标准,确保环保。
    - 小封装:提供微形SIP和DIP封装,方便安装。
    - 高隔离性:提供3kVDC的隔离“高压测试”,并通过UL60950认证。
    - 宽温度适应性:在-40°C到85°C范围内能保持全功率输出。
    - 内部SMD构造:采用完全封装的带环形磁铁的设计,提高可靠性和耐久性。

    应用案例和使用建议


    NKE系列广泛应用于各种需要隔离电源的系统中,如通信设备、工业控制系统和医疗设备。对于需要大负载变化的应用场合,如数据中心服务器,该系列能提供稳定的电压输出。
    使用建议:
    - 在使用时,最低负载应达到满载的10%,以确保电压稳定。
    - 输出电容不应超过10μF,否则可能导致启动时间延长。
    - 推荐使用低ESR陶瓷电容器来降低输出纹波。

    兼容性和支持


    NKE系列与多种电子元器件和设备兼容。制造商提供详尽的支持和维护信息,确保客户在使用过程中能够得到及时的技术支持。此外,还可以根据客户需求定制解决方案。

    常见问题与解决方案


    以下是几个常见的问题及对应的解决方案:
    - Q: 最小负载要求是多少?
    - A: 最小负载应达到满载的10%,低于此负载可能导致输出电压异常升高。

    - Q: 输出电容的最大值是多少?
    - A: 推荐的最大输出电容为10μF,以避免启动时间过长。

    - Q: 是否可以进行重复的高电压隔离测试?
    - A: 强烈建议不要进行重复的高电压隔离测试,如果必须进行,建议将电压减少20%以降低对绝缘材料的损害。

    总结和推荐


    NKE系列提供了高度集成、高效的电源解决方案,适用于各种复杂和苛刻的应用环境。其优良的电气特性和高可靠性使其在市场上具有很强的竞争优势。因此,我们强烈推荐这款产品给那些需要稳定、可靠电源解决方案的客户。
    希望以上内容对您有所帮助!如果您有任何进一步的问题或需要更多详细信息,请随时联系我。

NKE0512SC参数

参数
最大输出电压 12V
功能 -
拓扑 -
输出数量 1
最小输入电压 4.5V
最大输入电压 5.5V
同步整流器 -
最小输出电压 -
开关频率 -
输出类型 -
长*宽*高 11.5mm*6mm*7.5mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NKE0512SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NKE0512SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NKE0512SC NKE0512SC数据手册

NKE0512SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
