首页  >  产品百科  >  OKL-T/6-W5P-C

OKL-T/6-W5P-C

产品分类: DC-DC稳压器
产品描述: 1 600mV~3.3V 600mV 5.5V 2.4V LGA 贴片安装,黏合安装 12.2mm*12.2mm*7.1mm
供应商型号: 580-OKL-T/6-W5P-C
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKL-T/6-W5P-C

OKL-T/6-W5P-C概述


    产品简介

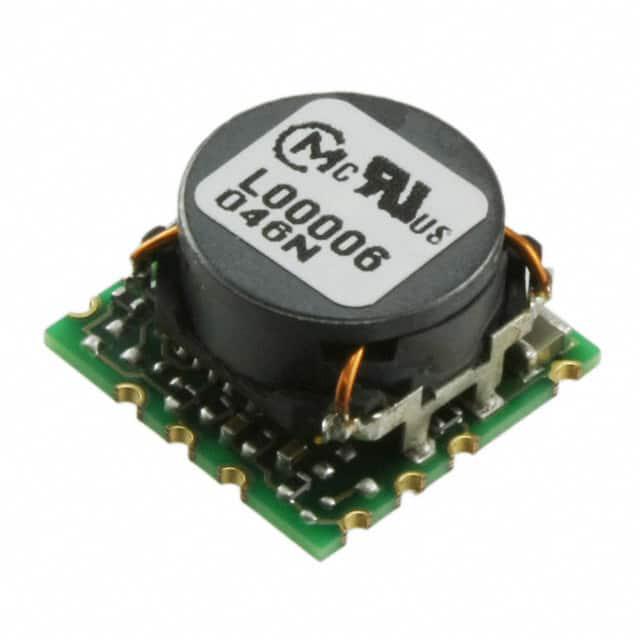

    Murata Power Solutions的OKL-T/6-W5系列是非隔离型点负载(Point-of-Load, PoL)直流转换器,专门用于嵌入式系统。该系列产品采用可检查的Land Grid Array (LGA) 表面贴装技术,尺寸仅为0.48 x 0.48 x 0.283英寸(12.2 x 12.2 x 7.2毫米),非常适合空间受限的应用。这些转换器的工作电压范围为2.4至5.5伏直流电,最大输出电流可达6安培。其高效率达到93.5%,并且支持通过固定频率同步降压拓扑结构进行编程输出电压和启停控制。

    技术参数


    - 输入电压范围:2.4V 至 5.5V DC
    - 最大输出电流:6A
    - 效率:最高可达93.5%
    - 稳定的输出电压范围:0.6V 至 3.3V DC
    - 绝缘等级:非隔离型
    - 过电压保护:无
    - 短路保护:具备过电流和过温度保护功能
    - 温度范围:工作温度范围-40°C 至 +85°C
    - 认证:符合UL/EN/IEC 60950-1标准及RoHS-6环保要求

    产品特点和优势


    - 紧凑设计:OKL-T/6-W5系列的体积仅12.2 x 12.2 x 7.2毫米,适合空间受限的应用环境。
    - 高效率:最高功率转换效率可达93.5%,保证系统的可靠性和节能效果。
    - 可靠性:具备多种保护机制,如过电压保护、短路保护等,能够确保设备安全运行。
    - 灵活性:可通过外部电阻调节输出电压,并支持编程输出和启停控制。
    - 认证和合规性:通过了多项安全和环保认证,适用于广泛的工业和消费电子产品。

    应用案例和使用建议


    应用案例
    OKL-T/6-W5系列广泛应用于通信设备、计算机网络、工业自动化等领域。例如,在通信设备中,这些转换器可用于提供稳定的电源输出,以支持高性能处理器和其他组件的需求。在工业自动化系统中,它们可以作为高效的点负载电源解决方案,为各种传感器和执行机构供电。
    使用建议
    1. 输入滤波器:为了提高动态稳定性,建议在输入端安装低ESR陶瓷电容器,电容值建议为10至22微法。
    2. 输出滤波器:根据需要安装外部输出电容来减少纹波噪声。建议使用Murata GRM32系列的低ESR陶瓷电容或聚合物电容。
    3. 热管理:确保良好的散热条件,避免长时间处于高温度环境下工作,以防止热关机现象的发生。

    兼容性和支持


    OKL-T/6-W5系列可与其他标准电子元件或设备兼容,具体连接方式需参照产品接线图。Murata Power Solutions提供了全面的技术支持和维护服务,包括详细的安装指南和故障排除文档,帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 输入电压不稳定:建议使用稳压电源并确保输入电压始终在规定范围内,以免影响设备正常工作。
    2. 输出电流限制过高:可以通过调整外部电阻来降低输出电流,但需要注意不超过最大功率额定值。
    3. 启动延迟:确保输入电压稳定后延迟10毫秒再施加序列信号,以完成内部软启动过程。

    总结和推荐


    总体而言,OKL-T/6-W5系列是非隔离型PoL直流转换器的一个非常优秀的选择,具备紧凑的设计、高效率和多重保护机制。特别适合于需要高效电源供应的嵌入式系统。如果你正在寻找一款可靠且高效的电源解决方案,那么Murata Power Solutions的OKL-T/6-W5系列将是您的理想选择。

OKL-T/6-W5P-C参数

参数
开关频率 -
输出数量 1
最大输入电压 5.5V
最小输入电压 2.4V
输出类型 -
最大输出电压 600mV~3.3V
功能 -
拓扑 -
同步整流器 -
最小输出电压 600mV
长*宽*高 12.2mm*12.2mm*7.1mm
通用封装 LGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL-T/6-W5P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL-T/6-W5P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL-T/6-W5P-C OKL-T/6-W5P-C数据手册

OKL-T/6-W5P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6015 ¥ 64.2327
5+ $ 7.172 ¥ 60.6034
10+ $ 7.073 ¥ 59.7669
25+ $ 6.7392 ¥ 56.9462
50+ $ 6.534 ¥ 55.2123
100+ $ 6.3288 ¥ 53.4784
200+ $ 6.21 ¥ 52.4745
400+ $ 5.8275 ¥ 49.2424
800+ $ 5.439 ¥ 45.9596
库存: 222
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.23
