OKL2-T/20-W12N2-C

产品分类: DC-DC稳压器
产品描述: 400KHz Adjustable 1 690mV~5.5V 690mV 14V 4.5V LGA 贴片安装 33mm*13.5mm*8.6mm
供应商型号: 580-OKL2-T/20-W12N2C
供应商: Mouser
标准整包数: 1

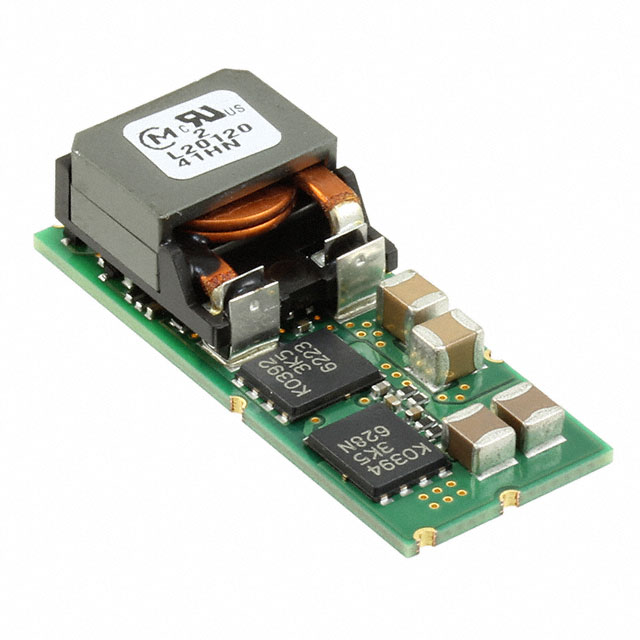

MURATA MANUFACTURING DC-DC稳压器 OKL2-T/20-W12N2-C

OKL2-T/20-W12N2-C概述

    # Murata Power Solutions OKL2-T/20-W12 20-Amp DC-DC Power Converter

    产品简介


    Murata Power Solutions 的 OKL2-T/20-W12 系列是非隔离型点负载(Point-of-Load, PoL)DC-DC 转换器,专为嵌入式应用设计。其紧凑的尺寸仅 1.3 x 0.53 x 0.34 英寸(33.02 x 13.46 x 8.75 毫米),采用 Land Grid Array (LGA) 表面贴装技术,非常适合需要高密度安装的应用场景。该转换器主要用于为 CPU、数据通信/电信系统、分布式总线架构 (Distributed Bus Architecture, DBA)、可编程逻辑以及混合电压系统提供稳定可靠的电源。

    技术参数


    以下是 OKL2-T/20-W12 的关键技术和性能参数:
    - 输入电压范围: 4.5 至 14V DC
    - 最大输出电流: 20 安培
    - 效率: 最高可达 94%
    - 输出电压可调范围: 0.69 至 5.5V DC
    - 开关频率: 固定 400 kHz
    - 保护功能: 包括过压保护、欠压锁定 (UVLO)、过流保护和过温保护
    - 尺寸: 1.3 x 0.53 x 0.34 英寸
    - 重量: 0.2 盎司 (5.4 克)
    - 工作温度范围: -40 至 85°C

    产品特点和优势


    - 紧凑设计: 极小的外形适合高密度电路板设计。
    - 高效率: 在 94% 的效率下运行,有效降低能耗。
    - 多功能性: 支持输出电压可编程,适应多种负载需求。
    - 卓越的热管理: 出色的热降额性能确保长期可靠运行。
    - 安全合规: 符合 RoHS 标准,环保且安全。

    应用案例和使用建议


    应用案例
    OKL2-T/20-W12 广泛应用于高性能计算、数据中心、通信基站和工业自动化等领域。例如,在服务器中,它可以为处理器提供稳定的电源供应;在电信设备中,它可用于供电各种板卡。
    使用建议
    为了充分发挥 OKL2-T/20-W12 的性能,建议:
    - 配置外部输入熔断器 F1,以提高系统的安全性。
    - 确保良好的接地平面和足够的铜箔厚度,以改善散热效果。
    - 根据具体应用调整输出电容值,以优化瞬态响应。

    兼容性和支持


    OKL2-T/20-W12 可与多种标准接口和协议兼容,并由 Murata Power Solutions 提供全面的技术支持和售后服务。客户可以通过其官方网站获取详细的规格文档和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和负载情况,必要时重新配置参数 |
    | 效率低于预期 | 确保良好的散热条件,并检查外围电路元件 |

    总结和推荐


    综上所述,Murata Power Solutions 的 OKL2-T/20-W12 是一款高效、可靠且灵活的 DC-DC 转换器,特别适合需要高性能和高密度集成的现代电子系统。凭借其紧凑的设计、卓越的效率和丰富的保护功能,该产品在市场上具有很强的竞争优势。强烈推荐此产品给需要高效能电源解决方案的工程师和技术人员。

OKL2-T/20-W12N2-C参数

参数
最小输出电压 690mV
开关频率 400KHz
最大输入电压 14V
功能 -
最小输入电压 4.5V
拓扑 -
输出类型 Adjustable
输出数量 1
同步整流器 -
最大输出电压 690mV~5.5V
长*宽*高 33mm*13.5mm*8.6mm
通用封装 LGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL2-T/20-W12N2-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL2-T/20-W12N2-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL2-T/20-W12N2-C OKL2-T/20-W12N2-C数据手册

OKL2-T/20-W12N2-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.192 ¥ 136.8224
5+ $ 14.916 ¥ 126.0402
10+ $ 14.4072 ¥ 121.7408
25+ $ 14.0832 ¥ 119.003
50+ $ 13.8564 ¥ 117.0866
100+ $ 13.2405 ¥ 111.8822
200+ $ 12.285 ¥ 103.8083
库存: 391
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.82
