OKL2-T/6-W12N-C

产品分类: DC-DC稳压器
产品描述: 1 591mV~5.5V 591mV 14V 4.5V 贴片安装,黏合安装 12.2mm*12.2mm*7.1mm
供应商型号: TS-OKL2-T/6-W12N-C
供应商: 海外现货
标准整包数: 400

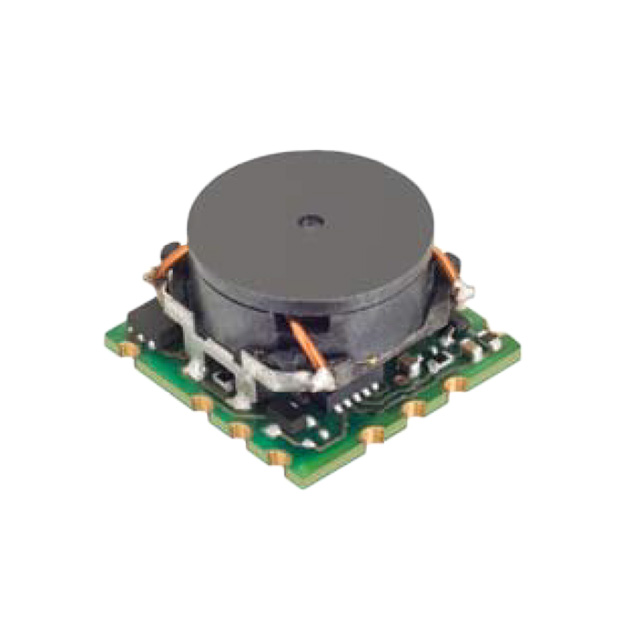

MURATA MANUFACTURING DC-DC稳压器 OKL2-T/6-W12N-C

OKL2-T/6-W12N-C概述


    产品简介


    Murata Power Solutions的OKL-T/6-W12系列是微型非隔离式点负载(Point-of-Load, PoL)直流/直流电源转换器,适用于嵌入式应用。这些转换器采用了可检验的陆地栅格阵列(inspectable Land Grid Array, iLGA)格式,尺寸仅为0.48英寸 x 0.48英寸 x 0.283英寸(最大)。OKL-T/6-W12系列具备4.5至14伏直流的宽输入范围,并能够提供高达6安培的最大输出电流。它们基于固定的频率同步降压转换器拓扑结构,具有程序化的输出电压和开/关控制功能。此外,这些转换器还具备欠电压锁定(UVLO)、输出短路保护和过流保护功能。

    技术参数


    - 输入电压范围:4.5至14伏直流
    - 输出电压范围:0.591至5.5伏直流(可调)
    - 最大输出电流:6安培
    - 效率:最高可达93%
    - 最大输出功率:30瓦
    - 启动电压:4.2伏
    - 欠电压关断:3.4伏
    - 峰值偏差:±450毫伏
    - 开关频率:600千赫兹
    - 环境温度范围:-40°C至+125°C(需降额)

    产品特点和优势


    - iLGA设计:采用可检验的陆地栅格阵列,便于检查和安装。
    - 高效率:在93%的最高转换效率下运行,减少能源浪费。
    - 强大的保护机制:包括欠电压锁定、过流保护和短路保护。
    - 序列/跟踪功能:选配功能允许对多个PoL进行有序启动。
    - 安全认证:符合UL/EN/IEC 60950-1安全标准和RoHS-6标准,确保设备的安全性和环保性。

    应用案例和使用建议


    应用案例:
    OKL-T/6-W12系列特别适用于需要紧凑设计和高效率的嵌入式系统。例如,在通信设备、工业自动化、医疗设备等领域中,这些转换器可以作为关键的电源组件来实现可靠的能量供应。
    使用建议:
    - 在使用过程中,务必根据负载需求调整输出电压,并通过外部电容实现最佳稳定性和低噪声。
    - 建议安装外部熔断器以提高系统的安全性和可靠性。
    - 在高温环境下使用时,应注意降低负载电流以防止过热。

    兼容性和支持


    - 兼容性:OKL-T/6-W12系列与大多数通用的电子元件和系统兼容。
    - 支持:Murata Power Solutions提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和负载条件是否正常;调整输出电压设置。 |
    | 过载情况下的自动恢复失败 | 确认负载已解除,并重新启动转换器。 |
    | 短路保护频繁触发 | 检查负载是否有故障,并修复相关问题。 |

    总结和推荐


    综上所述,OKL-T/6-W12系列是一款高性能、高可靠性的点负载直流/直流电源转换器,尤其适用于需要紧凑设计和高效能的应用场景。它的多种保护机制和广泛的应用支持使其在市场上具有很强的竞争力。强烈推荐该产品用于需要高精度和高效率电源转换的应用中。

OKL2-T/6-W12N-C参数

参数
开关频率 -
输出类型 -
最小输出电压 591mV
最大输出电压 591mV~5.5V
功能 -
输出数量 1
最小输入电压 4.5V
拓扑 -
最大输入电压 14V
同步整流器 -
长*宽*高 12.2mm*12.2mm*7.1mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKL2-T/6-W12N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKL2-T/6-W12N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKL2-T/6-W12N-C OKL2-T/6-W12N-C数据手册

OKL2-T/6-W12N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
