OKY-T/5-D12N-C

产品分类: DC-DC稳压器
产品描述: 320KHz Adjustable 1 750mV~5.5V 750mV 14V 8.3V SMD-5P 贴片安装,黏合安装 20.8mm*11.9mm*7.1mm
供应商型号:
供应商:
标准整包数: 0

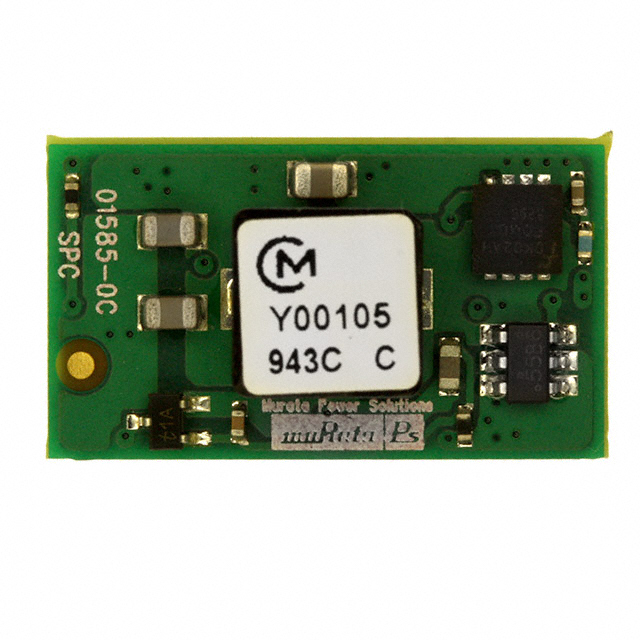

MURATA MANUFACTURING DC-DC稳压器 OKY-T/5-D12N-C

OKY-T/5-D12N-C概述


    产品简介


    OKY-T/3 和 OKY-T/5 系列微型非隔离式点负载(Point-of-Load, POL)DC/DC 电源转换器 是专为嵌入式应用设计的。这些模块完全符合分布式功率开放标准联盟(Distributed-power Open Standards Alliance, DOSA)行业标准规范(www.dosapower.com)。这些转换器适用于CPU供电、数据通信/电信系统、可编程逻辑和混合电压系统的供电需求。

    技术参数


    - 输入范围:8.3 至 14 伏直流电(Vdc)
    - 输出电流:OKY-T/3 模型提供最大 3 安培(A);OKY-T/5 模型提供最大 5 安培(A)
    - 输出电压:可编程,范围为 0.75 至 5.5 伏直流电(Vdc)
    - 效率:在3.3V输出时高达 93%
    - 最大功率:OKY-T/3 最大15瓦特(W),OKY-T/5 最大25瓦特(W)
    - 热降额性能:优秀
    - 保护功能:过温、过流、欠压锁定(UVLO)、短路保护
    - 环境适应性:工作温度范围 -40°C 到 +85°C,存储温度范围 -55°C 到 +125°C
    - 重量:约0.1盎司(2.8克)

    产品特点和优势


    - 非隔离式SMT POL DC/DC电源模块
    - 高功率转换效率,可达93%,特别是在3.3V输出时表现尤为出色
    - 出色的热降额性能,能够有效管理高温下的工作情况
    - 丰富的保护机制,包括欠压锁定(UVLO)、过流、过温保护,确保长期稳定运行
    - 兼容行业标准,符合DOSA标准封装,易于集成到现有系统中
    - 宽输入电压范围,使得适用于不同电压等级的应用

    应用案例和使用建议


    - CPU供电:这类转换器特别适用于需要高精度电压调节的CPU供电场景,例如数据中心服务器中的CPU供电。
    - 数据通信/电信系统:在电信基础设施中,这类转换器可用于多个模块的独立供电,保证各部分工作的可靠性。
    - 可编程逻辑和混合电压系统:适合需要灵活调整电压和提供多种电压输出的应用场景。
    使用建议:
    - 建议使用外部滤波器来进一步减少输出噪声。
    - 在设计应用电路时,需注意输入电压必须始终高于输出电压,以确保正常启动和稳定运行。
    - 确保安装外部熔断器,以防止持续的输入电压反转。

    兼容性和支持


    - 兼容性:符合DOSA标准封装,易于与其他电子元器件集成。
    - 支持与维护:由Murata Power Solutions提供专业支持,可通过www.murata-ps.com/support 获取更多技术支持。

    常见问题与解决方案


    - 问题:输入电压低于启动阈值导致不启动。
    - 解决方法:确保输入电压始终保持在启动阈值以上,可考虑增加输入电容或使用稳压器。

    - 问题:过温导致关机。
    - 解决方法:确保良好的散热条件,如采用强制空气冷却或添加散热片。

    总结和推荐


    OKY-T/3 和 OKY-T/5 系列转换器 提供了优秀的性能和广泛的应用领域,适用于各类高要求的嵌入式应用。它们具有高效率、出色的保护功能和广泛的输入电压范围。由于其出色的可靠性和灵活性,强烈推荐在关键任务应用中使用这些转换器。如果您需要高精度和稳定的电源解决方案,OKY-T系列是您理想的选择。

OKY-T/5-D12N-C参数

参数
最小输入电压 8.3V
最小输出电压 750mV
最大输出电压 750mV~5.5V
最大输入电压 14V
拓扑 -
同步整流器 -
输出类型 Adjustable
功能 -
开关频率 320KHz
输出数量 1
长*宽*高 20.8mm*11.9mm*7.1mm
通用封装 SMD-5P
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

OKY-T/5-D12N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKY-T/5-D12N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKY-T/5-D12N-C OKY-T/5-D12N-C数据手册

OKY-T/5-D12N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
