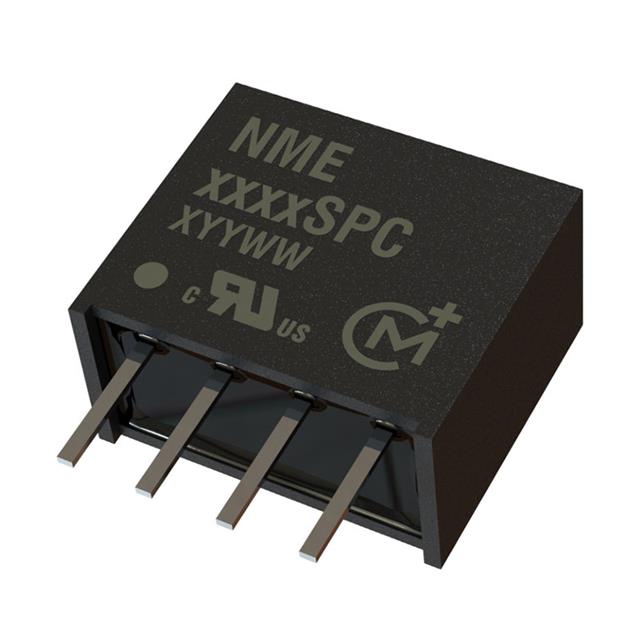

NME0505SPC

产品分类: DC-DC稳压器
产品描述: 1 5V 5.5V 4.5V SIP 通孔安装 11.5mm*6.1mm*10mm
供应商型号: 580-NME0505SPC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NME0505SPC

NME0505SPC概述

    # Murata Power Solutions NME 系列隔离式单输出DC-DC转换器技术手册

    产品简介


    Murata Power Solutions NME系列属于隔离式1瓦特单输出DC-DC转换器,广泛适用于各种需要电源隔离和转换的应用场景。该系列产品采用紧凑型设计,支持多种输入电压(5V、12V、15V、24V),输出电压范围涵盖5V、9V、12V及15V。NME系列以其卓越的电气特性和隔离性能脱颖而出,可满足工业级、通信、医疗设备以及测量设备等多种应用场景的需求。
    主要功能
    - 隔离功能:通过实现高绝缘能力(1kVDC隔离测试电压),保护电路免受过压冲击。
    - 宽温度适应性:能够在-40°C至85°C的环境下全功率运行,且保证低温启动。
    - 短路保护:支持连续短路保护,进入“折返模式”后输入电流限制为约95mA。
    - 无需外部元件:内部集成封装完全覆盖所有必要功能,减少了对外部元件的需求。
    应用领域
    - 工业自动化设备
    - 医疗设备
    - 通信系统
    - 测试测量仪器
    - 汽车电子

    技术参数


    以下是NME系列的技术规格概览:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 5V, 12V, 15V, 24V| V |
    | 输出电压 | 5V, 9V, 12V, 15V | V |
    | 输出功率 | 1 W | W |
    | 隔离耐压 | 1000 VDC | VDC |
    | 线路调节率 | 1.0% 至 1.2% | % |
    | 温度范围 | -40°C 至 85°C | °C |
    | 效率(典型值) | 60% 至 85% | % |
    此外,该系列产品具有以下特性:
    - 开关频率:100kHz 至 145kHz(具体根据输入电压不同)。
    - 输出噪声:≤5mV峰峰值(在额定负载下)。
    - 无引脚热阻:0.5°C/W。
    - 封装类型:DIP、SIP两种选择。

    产品特点和优势


    独特功能
    1. 行业标准引脚布局:NME系列采用标准化引脚配置,方便用户直接替换其他同类模块。
    2. 内置短路保护机制:在发生短路时自动进入限流模式,并在故障消除后恢复工作。
    3. 全面防护:满足UL 60950认证要求,具备强大的电磁兼容性。
    市场竞争力
    NME系列在工业电子市场中占据显著地位,其高效率、高可靠性及低成本的特点使其成为众多客户的首选。相比竞争产品,NME系列提供更广的工作温度范围和更高的短路耐受能力,确保了长期稳定运行。

    应用案例和使用建议


    典型应用场景
    1. 工业控制:用于PLC系统中为传感器供电并进行信号隔离。
    2. 医疗设备:用于心电图仪、血压监测仪等设备中,提供安全可靠的电源供应。
    3. 通信设备:作为电源适配器的一部分,为通讯接口模块供电。
    使用建议
    - 最小负载要求:确保负载不低于满载的10%,否则可能导致输出电压超出规定范围。
    - 容性负载限制:最大推荐输出电容为10μF;若需更高电容值,建议外接电感滤波。
    - 启动时间优化:对于较大的容性负载(如47μF),可通过增加启动电阻来缩短启动时间。

    兼容性和支持


    NME系列与CME、CRE1、CRL2、LME、MEE1、MEE3、NKE及NML等模块保持引脚兼容,简化了现有系统的升级和改造。同时,Murata Power Solutions提供了详尽的技术文档和支持服务,包括产品手册、设计指南和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常波动 | 检查负载是否满足最低要求,调整外部元件匹配。 |
    | 启动延迟时间较长 | 减少输出电容值,添加启动电阻优化启动过程。 |
    | 电磁干扰超标 | 添加符合要求的输入滤波器组件。 |

    总结和推荐


    综上所述,Murata Power Solutions NME系列隔离式单输出DC-DC转换器凭借其高效能、可靠性和易用性,在工业、医疗及通信等领域具有极高的市场价值。无论是从性能指标还是性价比来看,NME系列都堪称业界标杆。我们强烈推荐将其作为设计项目的核心电源解决方案。
    最终评价:★★★★★(5/5)

NME0505SPC参数

参数
最大输入电压 5.5V
最小输出电压 -
最小输入电压 4.5V
开关频率 -
同步整流器 -
拓扑 -
输出类型 -
功能 -
输出数量 1
最大输出电压 5V
长*宽*高 11.5mm*6.1mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
