OKI-T/3-W40P-C

产品分类: DC-DC稳压器
产品描述: 1 750mV~5.5V 750mV 40V 16V SMD 贴片安装,黏合安装 20.8mm*11.9mm*8.5mm
供应商型号: SXE-OKI-T/3-W40P-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 OKI-T/3-W40P-C

OKI-T/3-W40P-C概述


    产品简介

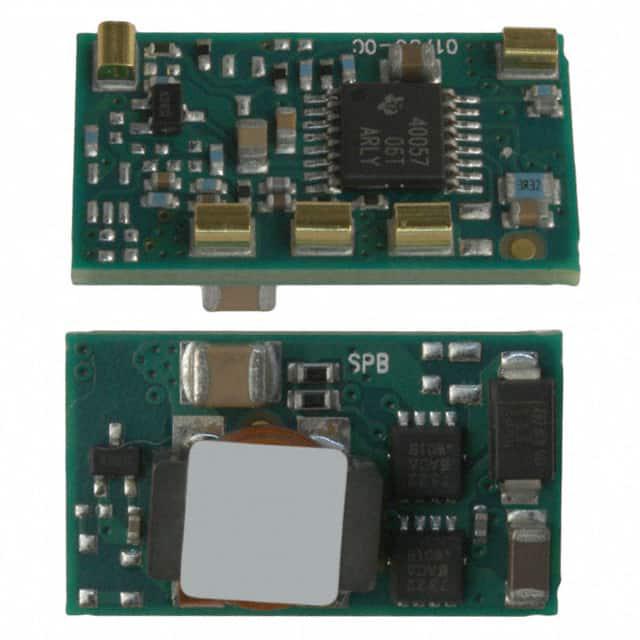

    OKI-T/3系列非隔离点负载(POL)DC/DC电源转换器适用于嵌入式应用。该模块完全符合分布式功率开放标准联盟(DOSA)行业标准规范(www.dosapower.com)。这些转换器广泛应用于CPU供电、工业24V传感器和POS终端等领域。

    技术参数


    - 输入电压范围:16至40伏直流(Vdc)
    - 最大输出电流:3安培(A)
    - 输出电压可调范围:0.7525至5.5Vdc
    - 高功率转换效率:最高可达88%(在5V输出时)
    - 保护特性:欠压锁定(UVLO)、短路保护、过电流和过温保护
    - 认证:符合UL/IEC 60950-1安全认证(第2版)和RoHS合规要求
    - 工作温度范围:环境温度-40°C至+85°C,PC板温度-40°C至+100°C

    产品特点和优势


    1. 非隔离SMT POL DC/DC电源模块:紧凑设计适合各种嵌入式应用。
    2. 高效率和出色的热降额性能:确保长期稳定运行。
    3. 易于编程的输出电压:通过外部电路实现对输出电压的精确控制。
    4. 全方位保护机制:提供过流、过温及欠压保护,确保系统安全。
    5. 符合行业标准:如DOSA和RoHS规范,方便集成到现有系统中。

    应用案例和使用建议


    应用场景:适用于服务器、通信设备和自动化控制系统等。
    使用建议:
    - 在选择输入电容时,需注意电容的等效串联电阻(ESR)值,以避免潜在的不稳定性。
    - 使用快速熔断器(例如1.2A)作为外部输入保护,以防止瞬时高电流冲击。
    - 为确保最佳性能,建议安装额外的陶瓷/钽电解电容器。

    兼容性和支持


    - 兼容性:符合DOSA标准,可以轻松集成到现有系统中。
    - 支持:Murata Power Solutions提供了详尽的技术文档和支持服务,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:启动过程中发现输出电压不稳定。
    - 解决办法:检查输入电容是否达到推荐值,并确保输入电压在指定范围内。
    2. 问题:输出电流限制过高。
    - 解决办法:确认所选电感器的额定电流,并适当调整输出电容值。
    3. 问题:长时间运行后出现过温现象。
    - 解决办法:改善散热设计,增加散热片或者使用强制风冷方案。

    总结和推荐


    OKI-T/3系列是一款高性能、高可靠性的非隔离点负载DC/DC电源转换器。它具有广泛的输入电压范围、高效率和完善的保护机制,适用于多种应用场景。其紧凑的设计、简易的可编程输出电压和优秀的热管理性能使其成为现代电子系统的理想选择。强烈推荐使用该系列产品。

OKI-T/3-W40P-C参数

参数
输出类型 -
开关频率 -
最大输入电压 40V
最大输出电压 750mV~5.5V
同步整流器 -
输出数量 1
拓扑 -
最小输入电压 16V
功能 -
最小输出电压 750mV
长*宽*高 20.8mm*11.9mm*8.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

OKI-T/3-W40P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

OKI-T/3-W40P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING OKI-T/3-W40P-C OKI-T/3-W40P-C数据手册

OKI-T/3-W40P-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
