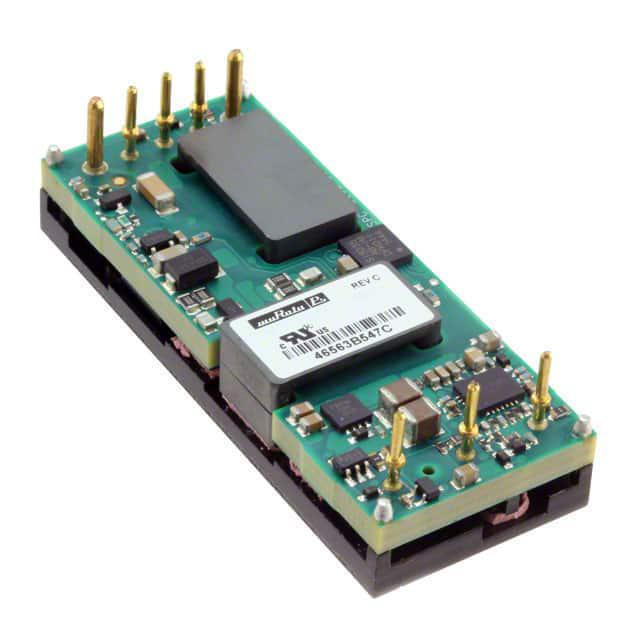

UWE-5/20-Q48NB-C

产品分类: DC-DC稳压器
产品描述: 1 5V 75V 18V 通孔安装 58.4mm*22.9mm*8.6mm
供应商型号: SXE-UWE-5/20-Q48NB-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 UWE-5/20-Q48NB-C

UWE-5/20-Q48NB-C概述

    # UWE-100-120W 系列宽输入范围隔离式八分之一砖型DC-DC转换器

    产品简介


    UWE-100-120W系列是先进的宽输入范围隔离式八分之一砖型DC-DC转换器,适用于高密度系统板的设计。其典型输出电压包括3.3Vdc、5Vdc和12Vdc,适用于嵌入式设备、CPU卡及仪器子系统。该系列产品在标准“八分之一砖”封装内提供高达120W的输出功率,同时具备非常高的效率和低功耗特性。这些转换器非常适合电池供电、通信或便携式应用,具有出色的热性能和广泛的自我保护功能。

    技术参数


    - 输入电压范围:18-75Vdc(12V输出为9-36Vdc)
    - 输出电压:3.3V、5V、12V,最大输出功率达120W
    - 效率:最高可达92%
    - 工作温度范围:-40°C至+85°C(带有降额功能)
    - 隔离电压:输入到输出2250Vdc,输入到基板1500Vdc,输出到基板750Vdc
    - 绝缘电阻:100MΩ
    - 动态响应时间:负载变化时,达到稳定所需时间在100-200μs范围内
    - EMI认证:通过UL/IEC 60950-1、CAN/CSA-C22.2 No.60950-1、EN55022/CISPR22标准认证

    产品特点和优势


    - 高效能同步整流:利用最大的可用占空比实现高效能,降低功耗。
    - 广泛的保护功能:过温保护、过载保护等,确保设备长期可靠运行。
    - 远程控制与感测功能:提供远程开启/关闭控制,可精确调节输出电压并进行远程感测。
    - 高可靠性设计:采用自动化生产流程,保证ISO可追溯的质量标准。
    - 广泛的应用兼容性:适用于多种电子设备,如嵌入式系统、通信设备和便携式设备。

    应用案例和使用建议


    应用场景
    - 通信设备:可用于电信基站、路由器、交换机等设备的电源管理。
    - 工业控制:适用于各种工业自动化控制系统。
    - 汽车电子:用于车载信息娱乐系统、车身控制模块等。
    - 医疗设备:适用于需要高度可靠电源的医疗成像设备和其他医疗器械。
    使用建议
    - 最佳安装环境:为确保最佳性能和寿命,建议将转换器安装在空气流通良好的环境中,并保持适宜的工作温度范围。
    - 外部电容选择:根据具体应用需求选择合适的外部电容,以减少输出噪声并提高系统稳定性。
    - 布局注意事项:确保所有连接线缆尽可能短,以减少IR降的影响,并增强电磁兼容性。

    兼容性和支持


    - 兼容性:支持多种输入电压,能够灵活适配不同的电源环境。可选配散热基板(如有需要),进一步提高热性能。
    - 厂商支持:Murata Power Solutions提供全面的技术支持和售后服务,包括产品咨询、故障排除和技术文档下载。请访问官方网站获取最新资料和技术支持信息。

    常见问题与解决方案


    常见问题
    1. 启动延迟时间长:可能是由于外部输入电容值不当导致。建议参考官方文档选择合适的电容值。
    2. 输出电压不稳定:检查是否正确连接了Sense引脚。如果未连接,则可能导致输出电压波动较大。
    3. 过温保护触发频繁:确保良好通风并避免安装在高温环境下。必要时可加装散热片或散热风扇。
    4. 负载突变导致输出电压波动大:增加外部输出电容可以改善此问题,建议使用低ESR电容以提高响应速度。
    解决方案
    - 针对启动延迟时间长问题,重新调整外部输入电容值直至符合规范。
    - 输出电压不稳时,务必确认Sense引脚已正确连接。如需更改输出电压,可参照产品手册中提供的公式调整电阻值。
    - 针对过温保护频繁问题,适当增加散热措施,如加装散热片或加强风冷系统。
    - 负载突变引起输出电压波动大时,适当增加外部输出电容有助于平滑输出电压波形。

    总结和推荐


    综上所述,UWE-100-120W系列宽输入范围隔离式八分之一砖型DC-DC转换器凭借其高效能、高可靠性和广泛的应用兼容性,在众多领域表现出色。无论是通信设备还是工业控制,该系列转换器均能满足苛刻的工作环境要求。推荐在各类高可靠性电源管理系统中选用这一系列的产品。如果您需要更详细的技术信息或有任何疑问,欢迎联系Murata Power Solutions的技术支持团队。

UWE-5/20-Q48NB-C参数

参数
输出类型 -
功能 -
最大输出电压 5V
输出数量 1
拓扑 -
最小输入电压 18V
同步整流器 -
最大输入电压 75V
最小输出电压 -
开关频率 -
长*宽*高 58.4mm*22.9mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 最后售卖
包装方式 托盘

UWE-5/20-Q48NB-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。
