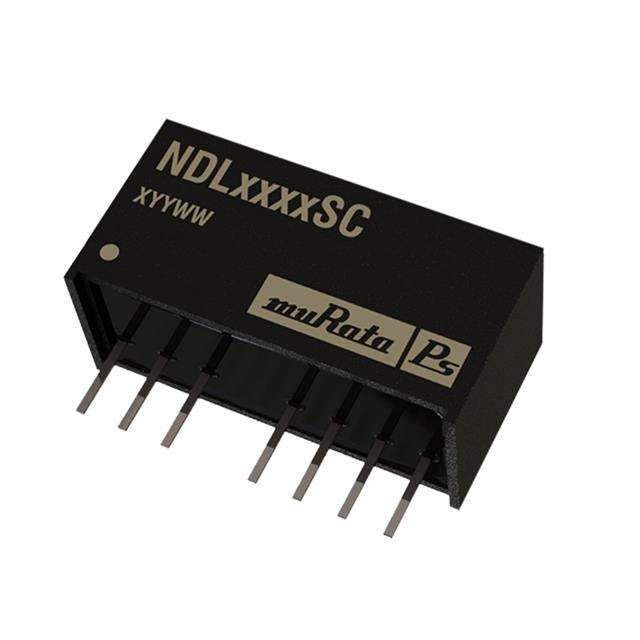

NDL2405SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NDL系列, 18 → 36 V 直流输入, 5V 直流输出, 2W
供应商型号: SXE-NDL2405SC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NDL2405SC

NDL2405SC概述

    NDL Series Isolated 2W Wide Input Single Output DC-DC Converters

    1. 产品简介


    NDL系列是专为高性能应用设计的微型直流-直流转换器。这些转换器具有宽输入电压范围(2:1),能够提供稳定且隔离的输出功率,适用于各种工业和消费电子设备。产品线包括多种输入电压(5V, 12V, 24V, 48V)和输出电压(5V, 9V, 12V, 15V),并能提供从25mA到400mA的输出电流。此外,NDL系列还具有小尺寸封装和高效率等特点,使其在多种应用场景中表现出色。

    2. 技术参数


    以下是NDL系列的主要技术参数:
    | 订单代码 | 输入电压范围 (V) | 额定输出电压 (V) | 输出电流 (mA) | 输入电流 (mA) | 效率 (%) | 隔离电容 (pF) | 平均无故障时间 (kHrs) |

    | NDL0505SC | 4.5 - 9 | 5 | 100 | 400 | 66 | 26 | 2015 |
    | NDL0509SC | 4.5 - 9 | 9 | 55 | 222 | 558 | 71 | 1998 |
    | NDL1205SC | 9 - 18 | 5 | 100 | 400 | 228 | 73 | 1994 |
    | NDL2405SC | 18 - 36 | 5 | 100 | 400 | 112 | 74 | 1722 |
    | NDL2409SC | 18 - 36 | 9 | 55 | 222 | 102 | 81 | 1711 |

    3. 产品特点和优势


    NDL系列的优势如下:
    - 2:1宽输入电压范围:适应不同输入电源需求。
    - 连续短路保护:内置电流折叠回路,确保稳定运行。
    - 宽温度范围:能在-40°C到85°C之间稳定工作。
    - 高效率:最高可达83%。
    - 无电解电容器:减少可靠性风险。
    - 完全封装:提高耐用性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 通信设备
    - 医疗仪器
    使用建议:
    - 在设计电路时,需要确保输入电容和输出电容符合要求,以保证最佳性能。
    - 控制引脚可作为关断功能使用,建议通过10mA的驱动电流来控制。
    - 最小负载通常为额定负载的25%,低负载可能导致输出电压不稳定。

    5. 兼容性和支持


    NDL系列支持多种输入电压和输出电压组合,可以与现有的系统无缝集成。Murata公司提供了详细的文档和技术支持,帮助客户快速理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    1. 输出电压不稳:检查负载和输入电压是否在规范范围内。
    2. 效率低下:确认是否有足够的外部输入和输出电容。
    3. 热稳定性差:确保散热条件良好。
    解决方案:
    1. 确保负载和输入电压在规范范围内。
    2. 使用合适的外部输入和输出电容。
    3. 使用适当的散热措施,如增加散热片或风扇。

    7. 总结和推荐


    NDL系列作为一款高性价比的直流-直流转换器,在多个领域都有广泛的应用前景。其稳定的性能、广泛的输入电压范围和可靠的隔离能力使其成为众多应用的理想选择。推荐在需要高效、稳定和可靠电源供应的场合使用。

NDL2405SC参数

参数
最小输入电压 18V
同步整流器 -
输出类型 Fixed
开关频率 100KHz~600KHz
最小输出电压 -
最大输入电压 36V
最大输出电压 5V
输出数量 1
拓扑 -
功能 -
长*宽*高 21.8mm*9.1mm*11.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NDL2405SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NDL2405SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NDL2405SC NDL2405SC数据手册

NDL2405SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 147.8575
5+ ¥ 141.9431
10+ ¥ 139.5775
20+ ¥ 118.286
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 147.85
