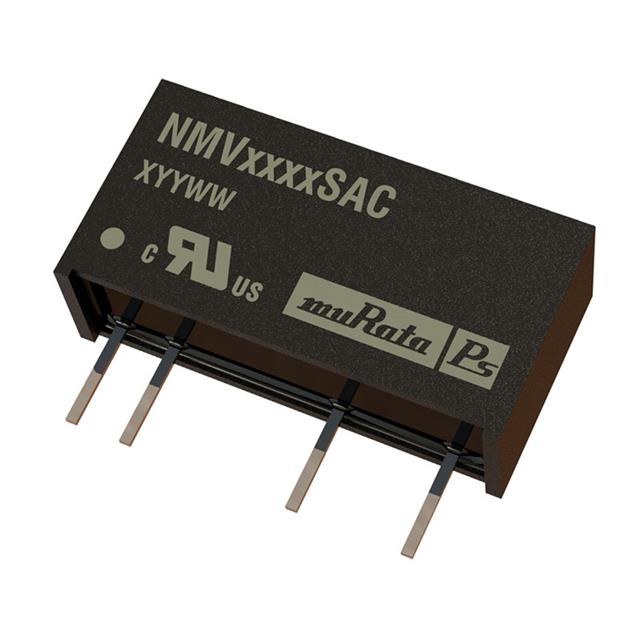

NMV0515SAC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMV系列, 4.5 → 5.5 V 直流输入, 15V 直流输出, 1W
供应商型号: SXE-NMV0515SAC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMV0515SAC

NMV0515SAC概述

    NMV 5V, 12V & 15V Series: 3kVDC Isolated 1W Single & Dual Output DC/DC Converters

    1. 产品简介


    NMV系列是为工业温度范围设计的DC/DC转换器,适用于板载分布式电源系统。它们特别适合于控制系统的电路板上提供本地供电,且具有3kVDC的隔离功能以减少开关噪声。该系列转换器有单输出和双输出两种型号,可以安装在DIP(双列直插式封装)和SIP(单列直插式封装)中,所有额定功率可以从一个引脚获得,前提是总负载不超过1瓦特。

    2. 技术参数


    以下是NMV系列的详细技术参数:
    | 订单代码 | 输入电压 | 输出电压 | 输出电流 | 输入电流 | 负载调节 | 纹波与噪声 |
    ||
    | NMV0505DAC | 5V | 5V | 200mA | 294mA | 14.6% | 17mVp-p |
    | NMV0509DAC | 5V | 9V | 111mA | 267mA | 9.3% | 15mVp-p |
    | NMV0512DAC | 5V | 12V | 84mA | 260mA | 7.4% | 16mVp-p |
    | NMV0515DAC | 5V | 15V | 67mA | 256mA | 6.7% | 11mVp-p |
    | ... | ... | ... | ... | ... | ... | ... |
    详细的技术参数包括输入电压范围、效率、纹波与噪声、隔离耐压等级等,确保转换器在各种工作条件下都能稳定运行。

    3. 产品特点和优势


    NMV系列转换器具备以下特点和优势:
    - 高达79%的效率
    - 宽温度范围内的全负载运行,支持从-40°C到85°C的工作环境
    - 单输出或双输出选择
    - 通过UL 60950认证,保证功能性绝缘
    - 采用行业标准的引脚布局,便于集成
    - 3kVDC隔离测试电压,确保长期稳定运行
    - MTTF高达420万小时,使用寿命长

    4. 应用案例和使用建议


    NMV系列非常适合应用于需要高可靠性和稳定性的场合,如电信设备、医疗设备、工业控制系统等。根据手册中的建议,当使用较大电容作为负载时,需要考虑到启动时间的延长,建议最大输出电容不要超过10μF。

    5. 兼容性和支持


    NMV系列与常见的SIP和DIP封装兼容,方便与其他电子元件集成。制造商提供了详细的支持信息和技术文档,帮助用户进行安装和调试。

    6. 常见问题与解决方案


    一些常见问题及其解决方案包括:
    - 问题:启动时间过长
    解决方案: 减少输出电容,确保不超过10μF。

    - 问题:输出电压不稳定
    解决方案: 检查输入电压和负载情况,确保符合规格要求。

    7. 总结和推荐


    NMV系列以其高效、可靠的特性,为各类应用场景提供了理想的解决方案。推荐在需要高可靠性和长寿命的应用中使用NMV系列转换器,尤其适合工业控制、医疗设备和通信设备等领域。
    以上内容涵盖了NMV系列转换器的产品概述、技术参数、产品特点、应用案例、兼容性和支持、常见问题及解决方案,以及最终的总结和推荐。希望这些信息能帮助您更好地了解和使用NMV系列产品。

NMV0515SAC参数

参数
最小输出电压 -
功能 -
最小输入电压 4.5V
同步整流器 -
拓扑 -
开关频率 -
输出数量 1
输出类型 -
最大输入电压 5.5V
最大输出电压 15V
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMV0515SAC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMV0515SAC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMV0515SAC NMV0515SAC数据手册

NMV0515SAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
