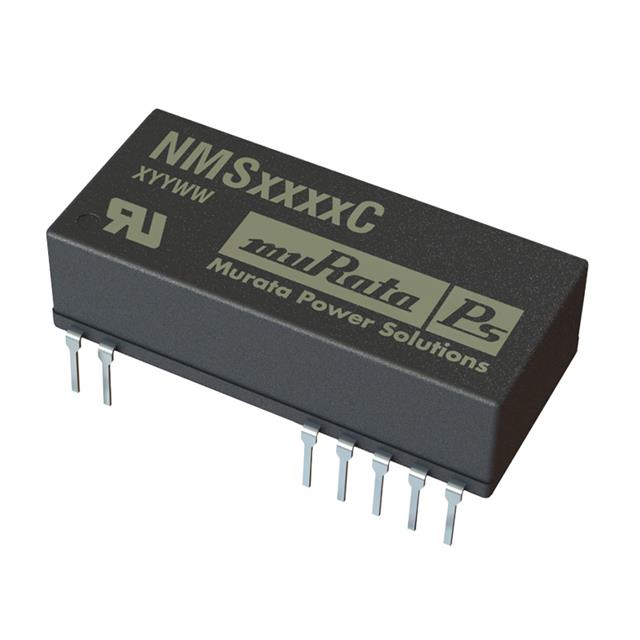

NMS0515C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMS系列, 4.5 → 5.5 V 直流输入, ±15V 直流输出, 2W
供应商型号: NMS0515C
供应商: 期货订购
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMS0515C

NMS0515C概述

    NMS系列 6kVDC 隔离2W双输出DC-DC转换器

    产品简介


    NMS系列是Murata Power Solutions开发的一款6kVDC隔离2W双输出DC-DC转换器。适用于电信和安全应用,特别是需要通过批准的隔离场合。该系列具有高效能、高功率密度和小体积等特点,可以提供高达2W的输出功率。其独特的低噪音设计使其特别适合于高噪声环境的应用,例如重型电气机器接口。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 持续操作(5V输入类型) | 4.5 | 5 | 5.5 | V |
    | 输入电压范围 | 持续操作(12V输入类型) | 10.8 | 12 | 13.2 | V |
    | 输出功率 | 环境温度0°C至70°C | - | - | 2 | W |
    | 输出电压精度 | 规范误差 | -7.5 | - | 10 | % |
    | 输出电流 | - | 111 | - | 200 | mA |
    | 效率 | - | - | 74 | 82 | % |
    | 绝缘电阻 | VISo=500VDC | - | 10 | GΩ |
    | 隔离测试电压 | 闪测1秒 | - | 6000 | VDC |
    | 起动时间 | 外部负载电容增加,输入电压上升时间 | - | - | - | ms |

    产品特点和优势


    1. RoHS合规:符合欧盟RoHS指令,适用于环保要求严格的领域。
    2. 高效能:最高效率可达82%,功率密度达到0.44W/cm³。
    3. 双输出设计:提供两个独立的输出电压,总功率可达2W。
    4. 高隔离能力:绝缘电压高达6kVDC,确保高安全性。
    5. 封装紧凑:体积小巧,方便安装,无需额外散热片。
    6. 低噪音:适合高噪声环境应用,输出纹波低。

    应用案例和使用建议


    NMS系列广泛应用于电信设备、医疗设备、工业控制和高噪声环境。根据手册中提供的应用场景,建议在使用过程中注意以下几点:
    1. 启动注意事项:在连接外部负载电容时,需注意输入电压的上升时间,以确保可靠的启动。
    2. 散热管理:尽管产品无需额外散热片,但在极端环境下仍需注意散热管理。
    3. 应用兼容性:建议在高噪声环境中使用,同时确保电路设计合理,避免噪声干扰。

    兼容性和支持


    该产品与多种RoHS焊接系统兼容,支持300°C波峰焊接。产品采用镍预镀层的麻面锡涂层,兼容无铅和含铅焊接系统。制造商提供了详细的维护和支持信息,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. 输入电压超出范围怎么办?
    - 解决方法:确保输入电压在规定的范围内(5V类型为4.5V到5.5V,12V类型为10.8V到13.2V)。
    2. 启动时出现不稳定怎么办?
    - 解决方法:检查外部负载电容,并确保输入电压的上升时间适中。
    3. 温度过高导致性能下降怎么办?
    - 解决方法:在高温环境下,适当降低工作负载或改善散热条件。

    总结和推荐


    综上所述,NMS系列在电信和安全应用领域表现出色,具备高效的隔离能力和稳定的性能。其独特的双输出设计、低噪音和紧凑封装使其成为市场上极具竞争力的产品。对于寻求高性能、高可靠性的电源解决方案的用户来说,NMS系列是一个理想的选择。我们强烈推荐此产品用于各种需要高可靠性和高安全性的应用场合。

NMS0515C参数

参数
最大输入电压 5.5V
最小输出电压 -
功能 -
最小输入电压 4.5V
拓扑 -
输出类型 -
最大输出电压 15V
输出数量 2
同步整流器 -
开关频率 -
长*宽*高 32.5mm*14.7mm*9.4mm
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

NMS0515C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMS0515C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMS0515C NMS0515C数据手册

NMS0515C封装设计

查看详情并下载
Symbol
Footprint
3D Model
