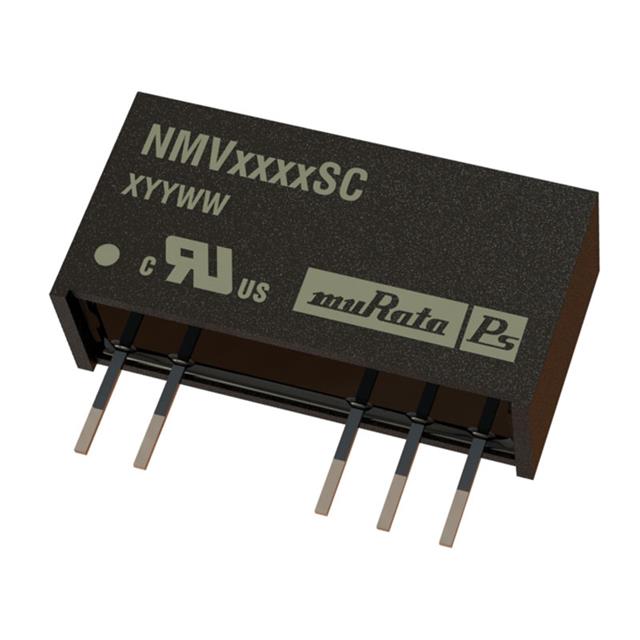

NMV0515SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMV系列, 4.5 → 5.5 V 直流输入, ±15V 直流输出, 1W
供应商型号: 580-NMV0515SC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMV0515SC

NMV0515SC概述

    NMV 5V, 12V & 15V 系列 DC/DC 转换器技术手册

    1. 产品简介


    NMV系列是工业温度范围内的DC/DC转换器,适用于板载分布式电源系统。这些转换器非常适合控制系统的电路板上提供局部供电,特别之处在于它们具有3kVDC的电气隔离特性,以减少开关噪声。NMV系列采用单输出和双输出设计,包括SIP(单列直插式封装)和DIP(双列直插式封装),并能承受高达1瓦特的总负载。

    2. 技术参数


    NMV系列的详细技术规格如下表所示:
    | 型号 | 输入电压 | 输出电压 | 输出电流 | 额定功率 | 效率 |
    |
    | NMV0505DAC | 5V | 5V | 200mA | 1W | 79% |
    | NMV0509DAC | 5V | 9V | 111mA | 1W | 75% |
    | ... | ... | ... | ... | ... | ...|
    详细的输入和输出特性、电气特性及工作环境等信息参见下表:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定功率 | TA=-40°C至120°C 1W
    | 隔离测试电压 | 闪测1分钟 | 3000 VDC |
    | 开关频率 | 5V输入类型 | 120 | 135 kHz |
    | 储存温度 -50 125 | °C |

    3. 产品特点和优势


    - 效率高:最高可达79%。
    - 宽温度范围:在-40°C至85°C的全功率负荷下仍能正常工作。
    - 单输出或双输出:可满足不同需求。
    - 安全认证:UL 60950 认证,用于功能性绝缘。
    - 标准引脚布局:易于集成到现有系统中。
    - 无外部组件:内部表面贴装设计,无需额外组件。
    - 高可靠度:MTTF(平均故障间隔时间)高达4.2百万小时。

    4. 应用案例和使用建议


    NMV系列适合应用于控制板和其他需要电源转换的场合。例如,在自动化设备中作为本地电源供应,或者在医疗设备中确保稳定的电力供给。在实际使用时应注意最小负载要求,以免因负载过低导致输出电压不稳定。

    5. 兼容性和支持


    NMV系列的引脚与MEV1、MEV3及NMK系列兼容,可轻松替换旧型号设备。制造商提供了全面的技术支持,包括在线帮助文档、安装指南及故障排查工具等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动大 | 检查负载是否符合最小负载要求。 |
    | 开机启动时间长 | 减少输出电容器容量,推荐最大为10μF。 |

    7. 总结和推荐


    NMV系列DC/DC转换器凭借其高效能、高可靠性及宽温度适应能力,是工业应用的理想选择。其卓越的性能和广泛的适用性使其在市场上具有较强的竞争力。强烈推荐在各种工业环境中使用NMV系列,以获得稳定可靠的电力转换效果。
    通过以上概述,我们对NMV系列DC/DC转换器进行了全面解析。如果您正在寻找高性能、高可靠性且易于集成的电源解决方案,NMV系列无疑是一个值得考虑的选择。

NMV0515SC参数

参数
拓扑 -
最大输出电压 15V
输出类型 -
输出数量 2
同步整流器 -
最小输出电压 -
功能 -
开关频率 -
最小输入电压 4.5V
最大输入电压 5.5V
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMV0515SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMV0515SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMV0515SC NMV0515SC数据手册

NMV0515SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.408 ¥ 96.3976
25+ $ 9.18 ¥ 77.571
50+ $ 8.964 ¥ 75.7458
100+ $ 8.7372 ¥ 73.8293
250+ $ 8.274 ¥ 69.9153
500+ $ 8.1795 ¥ 69.1168
1000+ $ 7.875 ¥ 66.5438
库存: 1130
