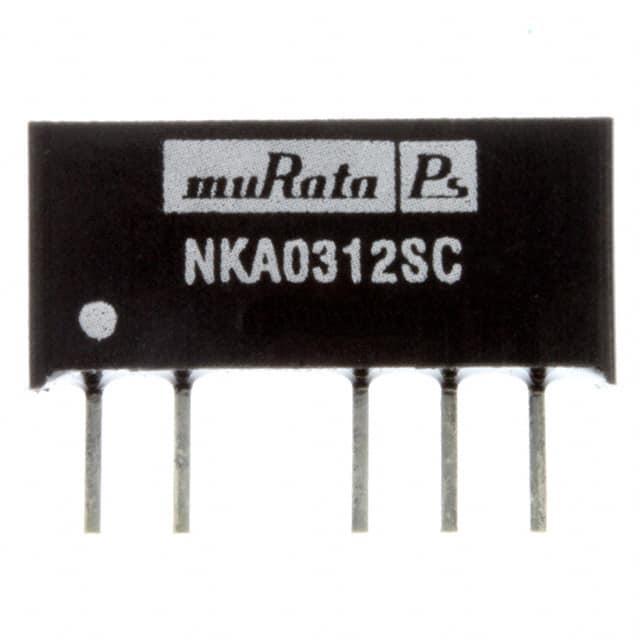

NKA0312SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NKA系列, 2.97 → 3.63 V 直流输入, ±12V 直流输出, 1W
供应商型号: 580-NKA0312SC
供应商: Mouser
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NKA0312SC

NKA0312SC概述

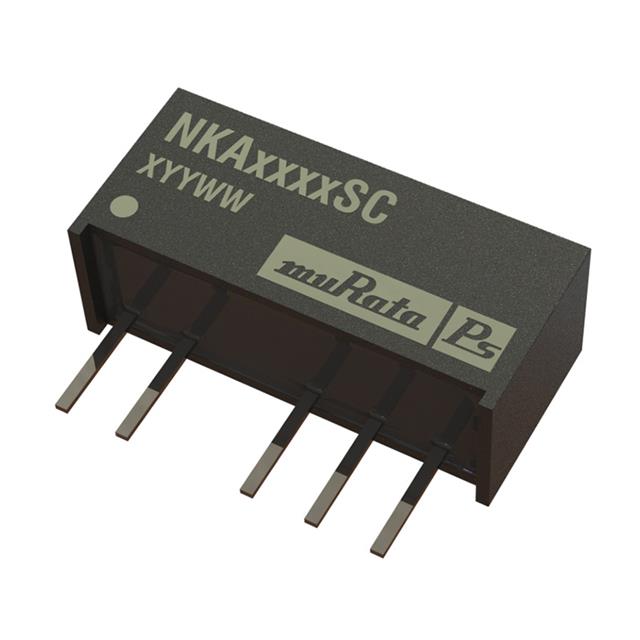

    NKA Series Isolated Sub-Miniature 1W Dual Output DC-DC Converters

    产品简介


    NKA系列是隔离式迷你型1瓦双输出DC-DC转换器,适用于工业温度范围内的板载分布式电源系统。这类产品主要用于数字电路板上提供双轨电源供应,并通过采用先进的封装和技术来提升效率,减少输出纹波,并提供3kVDC的隔离能力,从而降低开关噪声。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定功率 | TA = -40°C到120°C | 1 W |
    | 输入电压范围 | 连续操作 | 2.97 | 3.3 | 3.63 | V |
    | 输出电压精度 ±3.3 V |
    | 输出电流 ±100 mA |
    | 反射纹流电流 | 3.3V输入类型 | 30 | 60 mA p-p |
    | 隔离测试电压 | 闪测1秒 | 3000 VDC |
    | 开关频率 95 120 | kHz |

    产品特点和优势


    1. 高效率: 高达82%的效率。
    2. 高隔离度: 提供3kVDC的隔离能力。
    3. 宽温度范围: 在满负荷1瓦的情况下,可在-40°C到85°C的温度范围内工作。
    4. 标准引脚布局: 与行业标准引脚布局兼容。
    5. 无外部组件: 内部SMD结构,无需额外外部组件。
    6. 长寿命: 平均无故障时间(MTTF)高达160万小时。

    应用案例和使用建议


    - 工业自动化设备: 适合需要高可靠性和稳定性的工业自动化设备。
    - 电信设备: 用于电信基础设施中需要高效电源管理的应用。
    - 医疗设备: 适用于对电源质量要求高的医疗设备。
    - 使用建议: 确保最小负载不低于额定负载的10%,以避免输出电压异常升高。对于容性负载,建议使用不超过10μF的电容。

    兼容性和支持


    - 兼容性: 与NMA和MEA1系列引脚兼容。
    - 支持: Murata Power Solutions提供技术支持和维护服务。

    常见问题与解决方案


    - 问题: 输出电压过高。
    - 解决方案: 检查最小负载是否达到额定负载的10%以上。
    - 问题: 启动时间过长。
    - 解决方案: 减少输出电容至最大10μF。

    总结和推荐


    NKA系列的隔离式迷你型DC-DC转换器凭借其高效率、宽温度范围和长寿命等优势,在多种应用中表现出色。其标准的引脚布局和无需外部组件的设计也使其易于集成到现有的系统中。因此,我们强烈推荐这款产品用于需要高可靠性和稳定性的应用场合。

NKA0312SC参数

参数
最大输出电压 12V
输出类型 -
输出数量 2
最小输出电压 -
同步整流器 -
最大输入电压 3.6V
开关频率 -
功能 -
拓扑 -
最小输入电压 3V
长*宽*高 16.5mm*5.8mm*7.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NKA0312SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NKA0312SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NKA0312SC NKA0312SC数据手册

NKA0312SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7515 ¥ 73.9502
5+ $ 8.327 ¥ 70.3632
10+ $ 8.173 ¥ 69.0619
30+ $ 7.83 ¥ 66.1635
60+ $ 7.4412 ¥ 62.8781
120+ $ 6.966 ¥ 58.8627
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.95
