NMH0505SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMH系列, 4.5 → 5.5 V 直流输入, ±5V 直流输出, 2W
供应商型号: NMH0505SC
供应商: 国内现货
标准整包数: 1

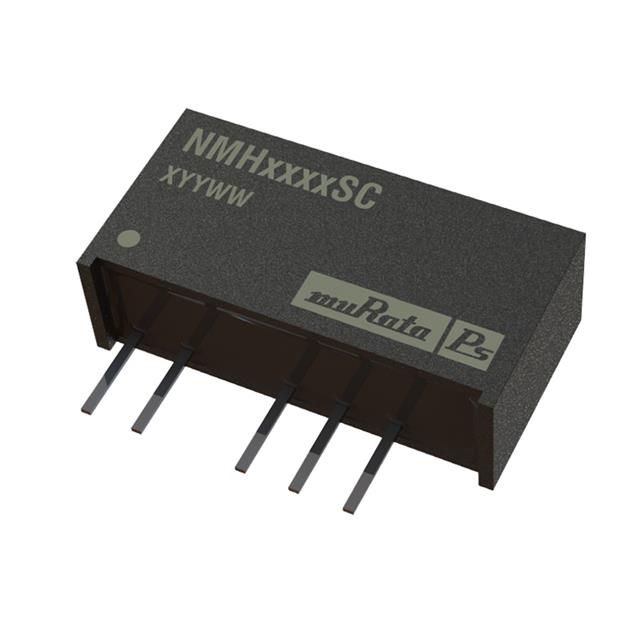

MURATA MANUFACTURING DC-DC稳压器 NMH0505SC

NMH0505SC概述

    # NMH Series Isolated 2W Dual Output DC/DC Converters

    1. 产品简介


    NMH系列是Murata Power Solutions推出的工业级温度范围DC/DC转换器,专为车载点位电源系统设计,特别适用于单轨板上提供双轨供电的同时,还具备隔离功能以降低电路噪声。NMH系列具有高效能、宽温区工作能力(–40°C 至 85°C),并支持5V、12V、24V和48V输入电压,以及5V、9V、12V和15V输出电压。通过行业标准引脚配置与无电解电容或钽电容的内部SMD结构设计,NMH系列产品非常适合需要高可靠性、低维护成本的应用场合。
    主要功能
    - 高达86%的转换效率;
    - 双路输出,每路功率高达2瓦;
    - 广泛的工作温度范围(-40°C 至 85°C);
    - 隔离测试电压达到1kVDC,确保安全性。
    应用领域
    - 工业自动化设备;
    - 医疗电子设备;
    - 车载电子系统;
    - 测试测量仪器。

    2. 技术参数


    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | 5 | 5.5 | V |
    | 输出电压精度 | -5% | 5% | 7.5% | % |
    | 输出电流 | 67 | 200 | 200 | mA |
    | 工作温度范围 | -40 | 85 °C |
    | 开关频率 | 80 | 90 | 120 | kHz |

    3. 产品特点和优势


    NMH系列DC/DC转换器以其优异的技术规格和广泛的适用性脱颖而出。以下是其显著特点及优势:
    - 高效率:最高转换效率可达86%,适合节能应用;
    - 宽温性能:全负载情况下可在-40°C至85°C之间稳定运行;
    - 双重隔离:1kVDC隔离测试确保了强健的安全性能;
    - 高可靠性:无电解或钽电容器,且具有长达1574kHrs的平均无故障时间(MTTF);
    - 兼容性:与MEA1系列引脚兼容,便于升级现有分布式电源系统。

    4. 应用案例和使用建议


    NMH系列广泛应用于各种需要隔离电源的场合,例如:
    - 工业控制设备:为复杂的多电源设备提供可靠的供电保障;
    - 医疗监测设备:在紧凑空间内实现高性能和低噪音输出。
    使用建议:
    - 确保每个模块的总负载不超过2瓦;
    - 推荐在输入端连接10μF以上的陶瓷滤波电容,避免启动时过高的浪涌电流。

    5. 兼容性和支持


    NMH系列产品完全符合RoHS规范,并提供了多种封装选项(如DIP和SIP),以满足不同客户的需求。Murata公司为其客户提供全面的技术支持服务,包括在线文档资源、技术支持热线等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时出现异常高电压波动 | 确保输出负载不低于额定负载的10%。 |
    | 输出纹波过大 | 在输出端添加合适的滤波电容和电感。 |

    7. 总结和推荐


    综上所述,NMH系列DC/DC转换器凭借其卓越的技术参数、可靠性以及多样化的设计支持,在工业和商业应用中表现突出。强烈推荐该系列产品用于需要高效率、高可靠性和强隔离特性的应用场景。无论是作为独立电源还是集成到复杂系统中,NMH系列都将是理想选择。

NMH0505SC参数

参数
最大输入电压 5.5V
最小输出电压 -
输出数量 2
开关频率 -
拓扑 -
最小输入电压 4.5V
输出类型 -
功能 -
同步整流器 -
最大输出电压 5V
长*宽*高 19.6mm*7.6mm*10.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMH0505SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMH0505SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMH0505SC NMH0505SC数据手册

NMH0505SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
