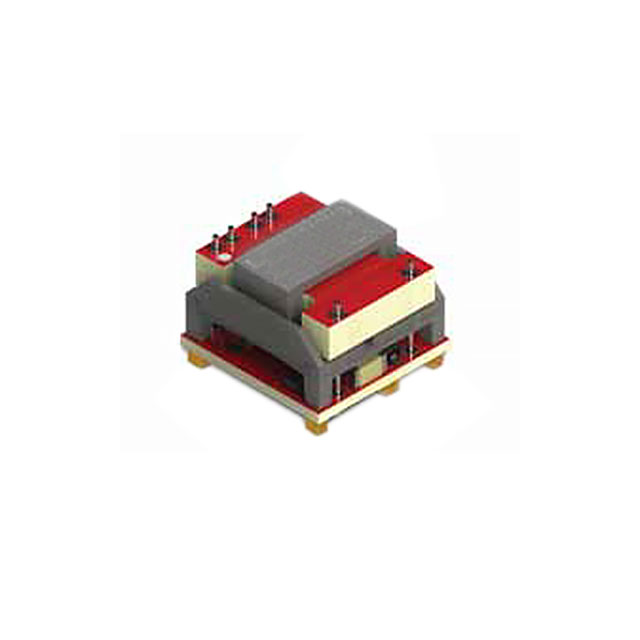

MTC1S1205MC-R7

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, MTC1系列, 9 → 18 V 直流输入, 5V 直流输出, 1W
供应商型号: TS-MTC1S1205MC-R7
供应商: 海外现货
标准整包数: 30
MURATA MANUFACTURING DC-DC稳压器 MTC1S1205MC-R7

MTC1S1205MC-R7概述

    # MTC1 系列隔离式 1W 表面贴装 DC-DC 转换器

    产品简介


    MTC1 系列是一款小型表面贴装隔离式 DC-DC 转换器,适用于多种工业和通信应用。该系列产品提供单路输出电压,输入电压范围为 4.5-9V、9-18V 和 18-36V,输出电压具有±10%的调节能力,并配备远程开/关引脚,便于实现节能设计。MTC1 系列适合用于医疗、工业、通信、电池供电系统及过程自动化等领域。

    技术参数


    输入特性
    - 输入电压范围:
    - 5V 类型:4.5V 至 9V
    - 12V 类型:9V 至 18V
    - 24V 类型:18V 至 36V
    - 输入反射纹波电流(典型值):
    - 0503 型号:10 mA p-p
    - 0505 型号:15 mA p-p
    - 0512 型号:25 mA p-p
    - 其他型号:2 mA p-p
    隔离特性
    - 隔离测试电压:生产测试 3000 VAC,持续 1 秒;资格测试 3000 VAC,持续 1 分钟
    - 隔离电容(典型值):
    - 5V 输入类型:20 pF
    - 其他输入类型:7 pF
    - 绝缘电阻(典型值):1 GΩ @ 1kVDC
    - 安全标准:
    - UL60950-1 认证,加强绝缘
    - ANSI/AAMI ES60601-1 认证(待批准)
    输出特性
    - 额定功率:1W
    - 最小负载:10%
    - 输出电压精度(典型值):
    - 3V、5V 输出及 5V 输入类型:±2%
    - 12V 输出及 12V 输入类型:±3%
    - 线性调整率(典型值):±0.05%
    - 负载调整率(典型值):±0.2%

    产品特点和优势


    MTC1 系列具备以下显著特点:
    - 支持 UL60950-1 加强绝缘认证。
    - 提供 ANSI/AAMI ES60601-1 认证(待批准),适合医疗应用。
    - 内置连续短路保护功能,确保可靠运行。
    - 支持输出电压调节功能,调节范围为±10%。
    - 无电解电容器设计,提高寿命和可靠性。
    - 工作温度范围宽广,最高可达 105°C(需降额操作)。
    - 提供远程开/关功能,便于电源管理。

    应用案例和使用建议


    应用案例
    MTC1 系列广泛应用于以下场景:
    - 医疗设备:例如监护仪、便携式诊断设备。
    - 工业自动化:如 PLC、传感器接口。
    - 通信设备:如基站电源模块。
    - 电池供电系统:如便携式仪表。
    使用建议
    1. 根据具体应用需求选择合适的输入电压和输出电压型号。
    2. 在设计时尽量减少输出端的寄生电感,以提高效率。
    3. 若需要高功耗应用,请考虑散热设计,建议采用强制风冷方式。

    兼容性和支持


    兼容性
    MTC1 系列产品与多种电子元器件和设备兼容,支持 RoHS 标准,符合环保要求。
    支持和服务
    Murata 提供详细的技术文档和支持服务,包括:
    - 应用指南和技术白皮书。
    - 全球范围内的技术支持和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内 |
    | 开关频率过低 | 更换输入滤波电路设计 |
    | 设备过热 | 检查散热设计,增加风扇或增大空气流速 |

    总结和推荐


    MTC1 系列凭借其高性能、高可靠性和广泛的应用场景,成为隔离式 DC-DC 转换器领域的佼佼者。其紧凑的设计、灵活的电压调节能力和强大的安全认证使其在市场上极具竞争力。如果您正在寻找一款高效、稳定且易于集成的产品,MTC1 系列无疑是一个值得推荐的选择。
    推荐指数:★★★★★

MTC1S1205MC-R7参数

参数
功能 -
输出数量 1
同步整流器 -
最小输出电压 -
开关频率 -
最大输入电压 18V
输出类型 -
最小输入电压 9V
拓扑 -
最大输出电压 5V
长*宽*高 15mm*14.2mm*11.2mm
安装方式 贴片安装,黏合安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

MTC1S1205MC-R7厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

MTC1S1205MC-R7数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING MTC1S1205MC-R7 MTC1S1205MC-R7数据手册

MTC1S1205MC-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 9.0646 ¥ 77.0491
60+ $ 8.4825 ¥ 72.1012
150+ $ 7.8546 ¥ 66.7641
300+ $ 7.353 ¥ 62.5005
库存: 0
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 0
