CRE1S1205SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, CRE1系列, 10.8 → 13.2 V 直流输入, 5V 直流输出, 1W
供应商型号: SXE-CRE1S1205SC
供应商: 海外现货
标准整包数: 1

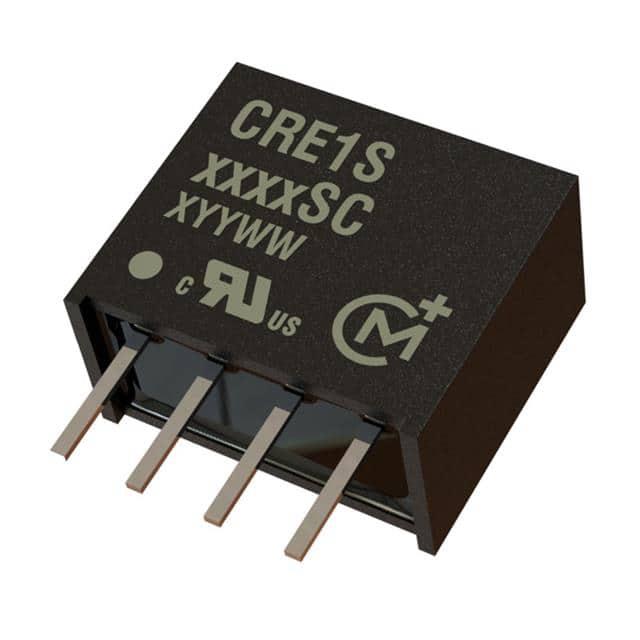

MURATA MANUFACTURING DC-DC稳压器 CRE1S1205SC

CRE1S1205SC概述


    产品简介


    产品类型:
    CRE1系列是隔离式1W单输出隔离直流-直流转换器。这类电源模块广泛应用于工业标准封装内,具有行业标准引脚配置,便于集成。
    主要功能:
    这些转换器可以提供单路隔离输出,并且可以根据需求选择1kVDC或3kVDC的高压测试。它们具备宽温度范围内的工作能力,可以在-40°C至85°C的环境中稳定运行。
    应用领域:
    这些转换器被设计用于各种需要稳定电压供应的应用场合,如通信设备、医疗设备、工业控制系统等领域。

    技术参数


    输入电压范围:
    - 3.3V: 2.97V ~ 3.63V
    - 5V: 4.5V ~ 5.5V
    - 12V: 10.8V ~ 13.2V
    - 24V: 21.6V ~ 26.4V
    输出电压及电流:
    - 输出电压:5V、12V、15V
    - 最大输出电流:200mA(部分型号)
    - 负载调节:通常在12%以内
    - 纹波与噪声:最大40mV p-p
    效率:
    - 额定负载下效率通常高于70%,具体取决于输入电压和输出电压。
    工作环境:
    - 工作温度范围:-40°C 至 85°C
    - 储存温度范围:-50°C 至 130°C

    产品特点和优势


    - 隔离性能: CRE1系列提供高达3kVDC的隔离电压测试,确保优异的绝缘性能。
    - 标准引脚配置: 拥有行业标准的引脚配置,便于替换同类产品。
    - 温度适应性: 在极端温度条件下仍能保持良好的性能表现。
    - 功能认证: 通过UL 60950安全认证,适用于多种应用场景。
    - 多种封装选项: 提供通孔和表面贴装两种封装形式,满足不同设计需求。

    应用案例和使用建议


    应用案例:
    - 通信设备: CRE1系列转换器可为路由器、交换机等提供稳定的电源。
    - 工业控制: 在自动化控制系统中,可以确保信号和控制回路的电气隔离。
    - 医疗设备: 对于高精度仪器,隔离型电源有助于减少电磁干扰。
    使用建议:
    - 确保负载不小于满载的10%,以避免输出电压波动。
    - 选择合适的输入电容和电感,帮助降低输出纹波,提高效率。

    兼容性和支持


    - 兼容性: CRE1系列转换器与多种同类产品引脚兼容,包括CME、CRL2、LME、MEE1、MEE3、MTE1、NKE、NME、NML和NTE系列。
    - 支持与维护: Murata Power Solutions提供了详尽的技术文档和在线支持,确保用户能够快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 减少输出电容至10μF以下 |
    | 纹波噪声过大 | 选择低ESR陶瓷电容器 |
    | 效率低下 | 检查负载是否处于额定值 |

    总结和推荐


    总结:
    CRE1系列转换器凭借其高效的隔离设计、广泛的适用温度范围以及优良的电气特性,成为市场上值得信赖的选择。特别是对于需要在恶劣环境下工作的应用场景,这些转换器的表现尤为突出。
    推荐:
    强烈推荐在需要稳定隔离电源的应用中使用CRE1系列转换器。无论是通信设备、工业控制系统还是医疗设备,这些转换器都能够提供卓越的性能和可靠性。

CRE1S1205SC参数

参数
最小输出电压 -
功能 -
输出类型 -
最大输入电压 13.2V
最小输入电压 10.8V
最大输出电压 5V
拓扑 -
输出数量 1
开关频率 -
同步整流器 -
长*宽*高 11.5mm*6.1mm*10mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

CRE1S1205SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

CRE1S1205SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING CRE1S1205SC CRE1S1205SC数据手册

CRE1S1205SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
