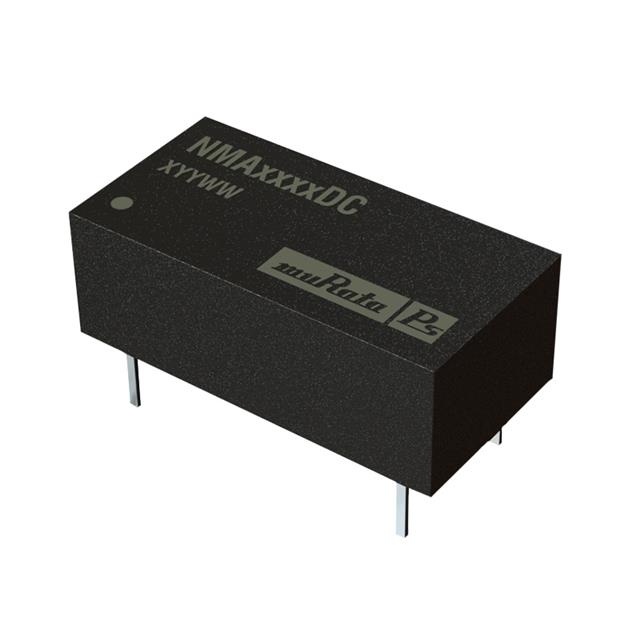

NMA0512DC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMA系列, 4.5 → 5.5 V 直流输入, ±12V 直流输出, 1W
供应商型号: SXE-NMA0512DC
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NMA0512DC

NMA0512DC概述

    NMA 5V, 12V & 15V 系列:隔离式1W双输出DC/DC转换器

    产品简介


    NMA 5V, 12V 和 15V 系列是一款由 Murata Power Solutions 生产的隔离式1W双输出DC/DC转换器。这类转换器是为板载分布式电源系统设计的标准构建模块。它们特别适用于在主要数字板上提供双轨供电,并具有隔离开关噪声的优势。这些转换器能够承受宽温度范围,非常适合工业温度环境下的应用。

    技术参数


    - 输入电压:
    - 5V 输入类型:4.5 ~ 5.5 V
    - 12V 输入类型:10.8 ~ 13.2 V
    - 15V 输入类型:13.5 ~ 16.5 V
    - 输出电压:
    - 5V、9V、12V、15V
    - 效率:最高可达80%
    - 隔离电压:1kVDC
    - 最大功率:1W
    - 开关频率:
    - 5V 输入类型:110 kHz
    - 12V 输入类型:140 kHz
    - 15V 输入类型:90 kHz
    - 容差范围:±5% ~ ±15%

    产品特点和优势


    - 高效率:高达80%的效率,适合全负载运行。
    - 宽温度适应性:可以在–40°C到85°C的温度范围内正常工作。
    - 双路输出:单个输入电压可产生双路输出。
    - 业界标准引脚布局:易于集成和扩展。
    - 电源共享:可以在多个设备之间共享输出电源。
    - 坚固的隔离设计:提供1kVDC的隔离测试电压,确保良好的电气隔离。
    - 无电解电容器:内部采用表面贴装技术(SMD),无外部组件需求。

    应用案例和使用建议


    - 应用场景:适用于需要双路电源且需减少开关噪声的工业环境,如电信设备、工业自动化控制系统、医疗设备等。
    - 使用建议:
    - 在启动时要确保至少有10%的额定负载,以防止输出电压异常升高。
    - 输出电容不应超过10μF,否则会影响启动时间。
    - 使用推荐的电感和电容值可以将输出纹波降低到5mV p-p以内。

    兼容性和支持


    - 兼容性:与NKA和MEA1系列引脚兼容。
    - RoHS合规:符合RoHS标准,可用于无铅焊接系统。
    - 支持服务:官方支持包括产品咨询、技术支持和维护服务。更多信息请访问官网:www.murata-ps.com/support

    常见问题与解决方案


    - 问题一:启动时输出电压异常升高。
    - 解决方案:检查负载是否小于10%,必要时增加负载至10%以上。
    - 问题二:输出纹波过高。
    - 解决方案:检查输出电容是否过大,尝试更换电容或减少电容值。
    - 问题三:无法正常启动。
    - 解决方案:确认输入电压是否在规定范围内,检查输入电容是否正确安装。

    总结和推荐


    优点:
    - 高效率,低纹波,宽温度范围。
    - 简化设计,无需外部组件,易于集成。
    - 强大的电气隔离能力,保证系统的安全稳定运行。
    推荐:
    - 推荐在需要高效能、高稳定性的工业应用中使用。特别是在空间有限、需要高性能电源管理的场合,NMA系列无疑是理想选择。

NMA0512DC参数

参数
开关频率 -
同步整流器 -
功能 -
最大输入电压 5.5V
输出数量 2
最小输出电压 -
最小输入电压 4.5V
最大输出电压 12V
拓扑 -
输出类型 双输出
长*宽*高 19.6mm*9.9mm*6.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMA0512DC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMA0512DC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMA0512DC NMA0512DC数据手册

NMA0512DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.9089
5+ ¥ 54.6326
10+ ¥ 53.722
20+ ¥ 45.5271
库存: 79
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.9
直接购买
加入购物车
