UWE-24/3-Q12P-C

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, UWE系列, 9 → 36 V 直流输入, 24V 直流输出, 72W
供应商型号: F-UWE-24/3-Q12P-C
供应商: 海外现货
标准整包数: 42
MURATA MANUFACTURING DC-DC稳压器 UWE-24/3-Q12P-C

UWE-24/3-Q12P-C概述

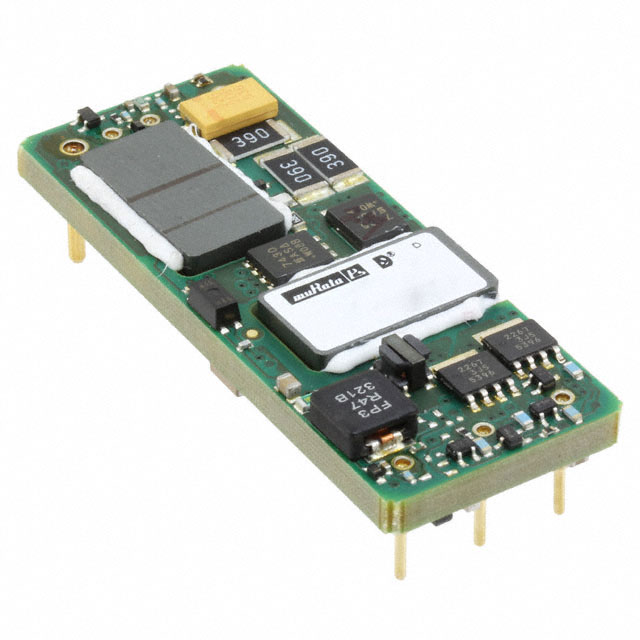

    UWE Series Wide Input, Isolated Eighth-Brick DC-DC Converters

    1. 产品简介


    产品类型:
    UWE系列属于第八砖式隔离宽输入直流-直流转换器。这种转换器通过独特的“eighth-brick”封装,尺寸仅为0.9英寸×2.3英寸×0.38英寸,提供高密度系统的嵌入式电源解决方案。
    主要功能:
    - 固定输出: 从3.3V到24V的多种输出电压选择,功率高达75瓦特。
    - 宽输入范围: 提供两种输入范围:9-36V或18-75V。
    - 同步整流: 确保高效能低功耗运行。
    - 高可靠性: 拥有多项保护功能,包括过温保护和过载恢复。
    应用领域:
    - 电池供电系统: 广泛应用于通信和便携式设备。
    - 嵌入式设备: 在CPU卡、仪器子系统中发挥关键作用。
    - 电信应用: 可用于各种高密度系统板的设计。

    2. 技术参数


    - 尺寸: 0.9" x 2.3" x 0.38"
    - 输入电压范围: 9-36V 或 18-75V
    - 固定输出: 3.3V 至 24V
    - 最大功率: 75瓦特
    - 效率: 最高可达91.5%
    - 工作温度范围: -40至+85°C(带降额)
    - 隔离电压: 2250V(Q48型号)
    - 其他规格:
    - 同步整流设计
    - 极低的输出噪声
    - 稳定的无负载操作
    - 快速的负载阶跃响应

    3. 产品特点和优势


    - 行业标准: 采用标准的“eighth-brick”封装,可以直接插装进quarter-brick针脚。
    - 高效率: 拥有非常高的转换效率,无需风扇和温度降额,在很多应用中能够节省能源。
    - 高可靠性: 包含全面的自我保护功能,例如过温保护、过载保护等。
    - 宽输入范围: 支持多种电压输入,适用于不同的电源环境。
    - 安全认证: 符合多项安全和EMI/RFI标准,如UL/IEC 60950-1、EN55022/CISPR22等。

    4. 应用案例和使用建议


    应用案例:
    UWE系列转换器广泛应用于电池供电的便携设备、通信设备及各类高密度系统板。在这些应用中,UWE系列以其高效能和高可靠性脱颖而出。
    使用建议:
    - 环境条件: 在高湿度环境中,确保适当的通风和散热措施。
    - 电源配置: 使用外部快速熔断保险丝来保护输入端,特别是反向极性保护。

    5. 兼容性和支持


    - 兼容性: UWE系列与其他电子元器件或设备具有良好的兼容性,可以轻松集成到现有的系统中。
    - 技术支持: Murata Power Solutions提供了详尽的技术文档和客户支持,确保用户能够在整个生命周期内获得帮助。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定的范围内,并确保所有电容器连接正确且容量充足。
    - 问题2: 过热保护
    - 解决方案: 确保良好的空气流通以降低组件温度,必要时安装散热基板。
    - 问题3: 过载保护启动
    - 解决方案: 检查电路负载是否超过限制,调整负载至安全范围内。

    7. 总结和推荐


    综合评估:
    UWE系列的第八砖式直流-直流转换器凭借其高效率、宽输入范围、高可靠性及多项保护功能,成为嵌入式系统中的理想选择。它不仅适用于电池供电的便携设备,还非常适合通信和工业应用。推荐给对高性能电源转换有需求的应用。
    综上所述,Murata UWE系列第八砖式隔离宽输入直流-直流转换器是一款高性能的产品,值得信赖并强烈推荐。

UWE-24/3-Q12P-C参数

参数
最大输出电压 24V
输出类型 Fixed
同步整流器 -
最小输入电压 9V
输出数量 1
最大输入电压 36V
功能 -
开关频率 -
拓扑 -
最小输出电压 -
长*宽*高 58.4mm*22.9mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWE-24/3-Q12P-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWE-24/3-Q12P-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWE-24/3-Q12P-C UWE-24/3-Q12P-C数据手册
