NXE2S0505MC-R7

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NXE2系列, 4.5 → 5.5 V 直流输入, 5V 直流输出, 2W
供应商型号: SXE-NXE2S0505MC-R7
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 NXE2S0505MC-R7

NXE2S0505MC-R7概述


    产品简介

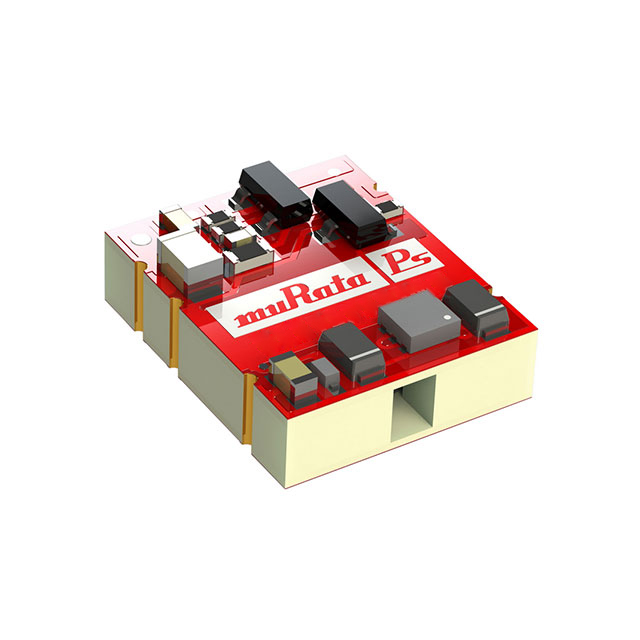

    NXE2 系列:隔离型 2W 单输出表面贴装 DC-DC 转换器
    NXE2 系列是Murata Power Solutions推出的新一代低成本、低高度的全自动制造表面贴装DC-DC转换器。该系列具备行业标准的封装尺寸,能够在工业环境中提供可靠的功能隔离和电气隔离。NXE2 系列适用于多种领域,如工业控制、通信设备、医疗器械和其他需要稳定电源输出的应用场合。

    技术参数


    | 型号 | 输入电压(V) | 输出电压(V) | 输入电流(mA) | 输出电流(mA) | 负载调节(典型值) | 输出纹波噪声(典型值) | 效率(典型值) | 隔离电容(pF) |
    |
    | NXE2S0505MC | 5 | 5 | 542 | 400 | 9 | 55 | 72 | 2.1 |
    | NXE2S1205MC | 12 | 5 | 220 | 400 | 11 | 50 | 77 | 2.1 |
    | NXE2S1212MC | 12 | 12 | 210 | 167 | 7 | 25 | 76.5 | 2.1 |
    | NXE2S1215MC | 12 | 15 | 205 | 133 | 8.5 | 30 | 79 | 2.1 |
    输入特性:
    - 电压范围:5V输入类型为4.5V至5.5V;12V输入类型为10.8V至13.2V
    隔离特性:
    - 隔离电压:生产测试为3000VDC,认证测试为3000VDC
    - 绝缘电阻:Viso=1000VDC时为10GΩ
    输出特性:
    - 额定功率:在-40°C至85°C范围内为2.0W

    产品特点和优势


    1. 专利待审批: NXE2 系列拥有多个专利申请,显示了其在技术上的领先地位。
    2. 低高度设计: 提供更紧凑的尺寸,便于安装和布线。
    3. 认证: UL60950 和 ANSI/AAMI ES60601-1 认证,确保安全性和可靠性。
    4. 嵌入式变压器: 采用FR4材料作为初级和次级绕组之间的绝缘屏障,提高可靠性。
    5. 自动化生产: 全自动生产过程,保证一致性和质量。
    6. 标准脚印: 兼容现有设计,易于集成。
    7. 短路保护: 在异常情况下提供保护,增强安全性。

    应用案例和使用建议


    NXE2 系列广泛应用于各种工业控制设备、通信设备和医疗设备。例如,在工业控制系统中,NXE2S0505MC可以用于为传感器和执行器供电,而NXE2S1215MC则适用于需要更高输出电压的应用场景。
    使用建议:
    - 为了满足数据表中的规范,负载应至少达到满额定负载的10%。
    - 在启动时,建议使用较低的输出电容(不超过10μF)以减少启动时间。

    兼容性和支持


    NXE2 系列符合RoHS标准,支持无铅焊接系统。产品具有MSL等级2,最高回流焊温度可达260°C。对于客户的支持和维护,Murata Power Solutions提供了详细的技术文档和在线支持服务。

    常见问题与解决方案


    1. 启动时间较长:
    - 解决方法:降低输出电容到10μF以内,或者在输入端增加一个4.7μF的电容和15μH的电感来改善启动特性。
    2. 输出电压不稳:
    - 解决方法:检查输入电压是否在规定范围内,调整负载使其保持在10%以上。
    3. 温度限制:
    - 解决方法:避免在超过规定的温度范围内操作,确保散热条件良好。

    总结和推荐


    总体而言,NXE2 系列DC-DC转换器以其优异的性能、高可靠性及市场竞争力脱颖而出。无论是在工业控制还是通信领域,它都是一种非常值得推荐的产品。特别是其嵌入式变压器设计、自动化生产和标准封装尺寸,使其在市场上具有较高的竞争优势。如果您的项目需要高性能、可靠的DC-DC转换器,NXE2系列无疑是一个很好的选择。

NXE2S0505MC-R7参数

参数
拓扑 BUCK
功能 -
输出数量 1
最大输入电压 5.5V
最大输出电压 2.7V
开关频率 1.2MHz,2.4MHz
同步整流器 -
最小输入电压 3V
最小输出电压 800mV
输出类型 Adjustable
长*宽*高 12.7mm*10.4mm*4.4mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

NXE2S0505MC-R7厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NXE2S0505MC-R7数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NXE2S0505MC-R7 NXE2S0505MC-R7数据手册

NXE2S0505MC-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
