首页  >  产品百科  >  UWR-3.3/4250-D24A-C

UWR-3.3/4250-D24A-C

产品分类: DC-DC稳压器
产品描述: 1 3.3V 36V 18V 通孔安装 50.8mm*25.4mm*12.2mm
供应商型号:
供应商:
标准整包数: 0

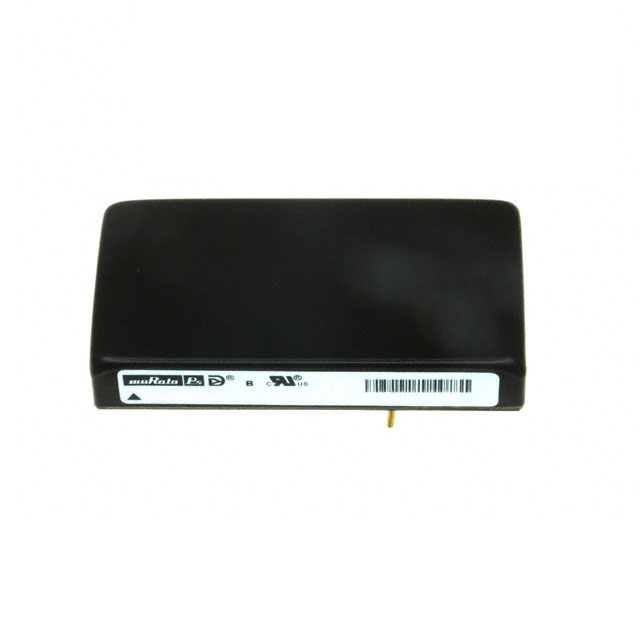

MURATA MANUFACTURING DC-DC稳压器 UWR-3.3/4250-D24A-C

UWR-3.3/4250-D24A-C概述

    UWR Models: Single Output, High-Density, 6 Amp/15 Watt DC/DC Converters

    1. 产品简介


    UWR系列单输出高密度DC/DC转换器是Murata Power Solutions推出的产品。这些转换器具有强大的电流输出能力和高效的电源管理特性。具体来说,UWR系列可以提供1.2V至15V的不同电压输出,最大可输出6A的电流,能够达到15W的功率输出。这些转换器适用于多种电子应用领域,包括工业自动化、通信系统和医疗设备等,特别是在需要高功率密度和高效能的应用场景中表现出色。

    2. 技术参数


    UWR系列转换器的技术参数如下:
    | 参数 | 值 |

    | 输出电压 | 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V, 12V, 15V |
    | 输出电流 | 最大6A |
    | 输入电压范围 | 10-18V, 18-36V, 36-75V |
    | 效率 | 高达88% |
    | 开关频率 | 1.2V型号 250-300kHz ±30kHz |
    1.5V D48型号 260kHz (±30kHz) |
    1.8V D12型号 280kHz (±30kHz) |
    1.8V D24型号 250kHz (±30kHz) |
    1.8V D48型号 210kHz (±20kHz) |
    2.5和1.5 D12/D24型号 340kHz (±40kHz) |
    3.3-12V型号 310-345kHz ±10% |
    | 环境温度范围 | 操作温度:-40°C至+85°C(降额操作) |
    存储温度:-40°C至+105°C |
    | 尺寸 | 2" x 1" x 0.475" (51 x 25 x 12.1mm) |
    | 重量 | 1.4盎司 (39.7克) |

    3. 产品特点和优势


    UWR系列转换器具有以下显著特点和优势:
    - 高效率:最高可达88%,有效减少能源损耗。
    - 同步整流拓扑:减少功耗并提高整体性能。
    - 宽输入电压范围:提供三个不同的输入电压范围,适应不同的电源环境。
    - 全隔离设计:满足UL/IEC/EN60950-1认证标准,保证安全可靠性。
    - 紧凑封装:采用标准1" x 2"尺寸封装,便于安装和集成。
    - 低噪声设计:通过低噪声设计实现EMC合规,避免昂贵的金属屏蔽。
    - 高温度耐受性:能够在广泛的温度范围内工作,无需额外冷却。

    4. 应用案例和使用建议


    UWR系列转换器广泛应用于多个领域,如工业自动化控制系统、通信设备、医疗设备等。以通信设备为例,这些转换器可以为高速数据传输系统供电,确保系统稳定运行。对于使用建议,由于这些转换器的设计已经非常优化,但在使用过程中应注意以下几点:
    - 确保适当的散热条件,以维持最佳性能。
    - 使用推荐的外部输入和输出电容器,以降低纹波和噪声。
    - 在关键应用中,增加额外的输入/输出电容器以进一步降低噪声。
    - 确保符合特定应用和安全机构的要求,如有必要安装保险丝。

    5. 兼容性和支持


    UWR系列转换器与市场上大多数电子元器件和设备兼容。制造商提供了全面的支持,包括详尽的技术文档、使用指南和专业咨询服务。此外,产品还提供了一系列详细的性能规范和测试报告,帮助用户更好地了解和利用其特性。

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题:启动时电压不稳定
    - 解决方案:检查输入电压范围是否符合要求,确认是否存在外部干扰。

    - 问题:过载保护失效
    - 解决方案:检查负载是否超出规定的最大值,重新校准输出电压以适应实际负载。

    - 问题:温度过高
    - 解决方案:增加散热措施,如使用外部风扇或其他散热装置。

    7. 总结和推荐


    UWR系列转换器凭借其卓越的效率、宽泛的工作温度范围和高可靠性,在众多同类产品中脱颖而出。其高性能、宽输入电压范围和紧凑封装使其成为工业自动化、通信系统和医疗设备等领域的理想选择。因此,我们强烈推荐使用这款转换器,尤其是在需要高效能和高可靠性应用的场合。

UWR-3.3/4250-D24A-C参数

参数
最小输入电压 18V
最大输出电压 3.3V
同步整流器 -
拓扑 -
输出类型 -
最大输入电压 36V
最小输出电压 -
开关频率 -
功能 -
输出数量 1
长*宽*高 50.8mm*25.4mm*12.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

UWR-3.3/4250-D24A-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWR-3.3/4250-D24A-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWR-3.3/4250-D24A-C UWR-3.3/4250-D24A-C数据手册

UWR-3.3/4250-D24A-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
