首页  >  产品百科  >  NML1205SC

NML1205SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NML系列, 10.8 → 13.2 V 直流输入, 5V 直流输出, 2W
供应商型号: CGC-NML1205SC
供应商: 海外现货
标准整包数: 1

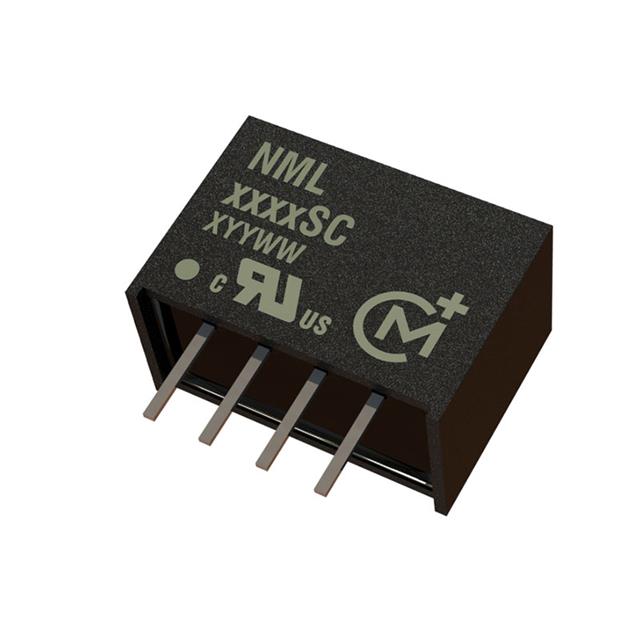

MURATA MANUFACTURING DC-DC稳压器 NML1205SC

NML1205SC概述

    # Murata Power Solutions NML系列隔离型单输出DC/DC转换器

    产品简介


    Murata Power Solutions NML系列隔离型2W单输出DC/DC转换器是为隔离和/或转换直流电源轨而特别设计的产品。这些转换器具有单隔离输出功能,适用于多种应用领域,包括工业控制、通信设备、医疗设备及自动化系统等。NML系列提供了从5V到12V输入电压的选项,并可提供5V、9V、12V和15V的输出电压,以满足不同的应用需求。

    技术参数


    以下是NML系列的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | 5.0/12.0 | 5.5/13.2 | V |
    | 输出电压精度 ±1.2 % |
    | 输出电流 | 133 | 400 mA |
    | 工作效率 85 % |
    | 线性调整率 1.2 %/% |
    | 负载调整率(典型) | 3.7-8.5 % |
    | 反射纹波电流 | 33/38 mA p-p |
    | 隔离电压测试 | 1000 VDC |
    | 绝缘电阻 10 GΩ |

    产品特点和优势


    NML系列DC/DC转换器具备多项显著优势:
    - 高效能:转换效率高达85%,保证能源利用率最大化。
    - 宽温区运行:能够在-40°C至85°C的温度范围内全功率运行,确保恶劣环境下的稳定表现。
    - 标准化接口:采用行业标准引脚布局,便于集成到现有设计中。
    - 无电解电容设计:提高了可靠性并减少了潜在故障点。
    - 长寿命设计:通过MTTF计算,其平均故障间隔时间可达230万小时以上。
    - 定制化选项:可根据客户需求提供定制解决方案。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线中的传感器供电。
    - 通信设施:作为基站设备内部各模块间的电源隔离单元。
    - 医疗设备:提供安全可靠的隔离电源供给关键部件。
    使用建议
    为了获得最佳性能,请遵循以下几点建议:
    - 确保最小负载不低于额定负载的10%,否则可能导致输出电压异常升高。
    - 当需要较大的启动电容时,选择适当的LC滤波器组件来降低输出纹波。

    兼容性和支持


    NML系列产品与许多其他Murata Power Solutions生产的DC/DC转换器针脚兼容,如CME、CRE1、CRL2等系列,这大大增加了设计灵活性。此外,制造商还提供全面的技术支持服务,帮助客户解决问题并优化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出电压超出正常范围 | 检查输入电压是否在规定范围内 |
    | 设备无法启动 | 增加负载至最低要求 |
    | 输出噪声过大 | 添加外部滤波电路 |

    总结和推荐


    综上所述,Murata Power Solutions NML系列隔离型单输出DC/DC转换器凭借其卓越的技术性能、广泛的应用范围以及良好的市场口碑,成为众多行业中理想的选择。如果您正在寻找一款能够承受苛刻条件且易于使用的电源管理产品,那么NML系列无疑是一个值得考虑的好选择。强烈推荐给那些寻求高性价比、高性能电源解决方案的企业和个人用户。

NML1205SC参数

参数
输出数量 1
开关频率 -
最大输入电压 13.2V
同步整流器 -
功能 -
输出类型 -
拓扑 -
最大输出电压 5V
最小输入电压 10.8V
最小输出电压 -
长*宽*高 14mm*7.6mm*9.9mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NML1205SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NML1205SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NML1205SC NML1205SC数据手册

NML1205SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7394 ¥ 107.648
库存: 70
起订量: 24 增量: 0
交货地:
最小起订量为:1
合计: ¥ 107.64
直接购买
加入购物车
