NTA0509MC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NTA系列, 4.5 → 5.5 V 直流输入, ±9V 直流输出, 1W
供应商型号: SXE-NTA0509MC
供应商: 海外现货
标准整包数: 1

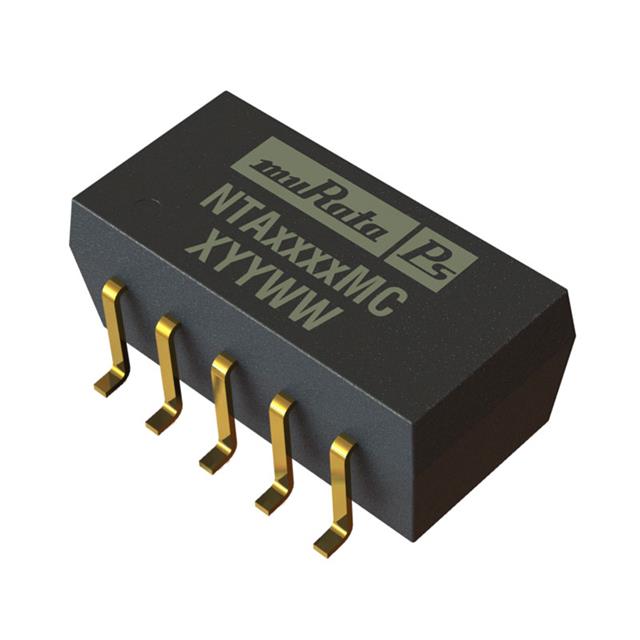

MURATA MANUFACTURING DC-DC稳压器 NTA0509MC

NTA0509MC概述

    NTA Series: Isolated 1W Dual Output SM DC-DC Converters

    产品简介


    NTA系列隔离1W双输出表面贴装(SM)直流-直流转换器是Murata Power Solutions公司设计的一款高效能微型DC-DC转换器。该系列产品采用引线框架技术和模压技术,提供了IC级封装的所有好处。这些转换器适用于高产量生产,具有多种输入电压(3.3V、5V、12V)和输出电压(3.3V、5V、9V、12V、15V)选项,适合广泛的应用领域。

    技术参数


    以下是NTA系列转换器的关键技术规格:
    - 输入电压范围:
    - 3V输入类型:2.97V~3.63V
    - 5V输入类型:4.5V~5.5V
    - 12V输入类型:10.8V~13.2V
    - 额定功率:在TA=-40°C至85°C范围内为1.0W
    - 效率:最高可达78%
    - 隔离电压:1kVDC,通过1秒耐压测试
    - 温度范围:存储温度-55°C~125°C,工作温度-40°C~85°C
    - 反射纹波电流:最大50mA p-p
    - 纹波和噪声:在0.1Hz~100kHz带宽内,峰值到峰值为35mV~110mV
    - 负载调节:不同型号的负载调节在6.0%~15%之间
    - 切换频率:范围从100kHz到115kHz

    产品特点和优势


    NTA系列转换器具备以下显著特点和优势:
    - RoHS合规:符合RoHS指令,环保无铅。
    - 高效能:最高效率达到78%,非常适合高密度应用。
    - 宽温度范围:在-40°C至85°C的全温度范围内提供1W满载功率。
    - 高可靠性:MTTF高达210万小时。
    - 小型化:脚距一致,安装面积仅为1.64平方厘米。
    - 快速启动:部分型号的启动时间可低至几毫秒。

    应用案例和使用建议


    NTA系列转换器适用于多种应用场景,如工业自动化、通信设备、医疗设备等。以下是具体建议:
    - 最小负载要求:为了满足数据表规范,需要保持输出负载至少为全额定负载的10%。
    - 启动电容限制:建议输出电容不超过10µF以避免启动时间过长。
    例如,在通信设备中,NTA系列可以作为电源管理的一部分,确保系统在各种负载条件下的稳定供电。建议在设计时留出一定的裕量,以便应对瞬态负载变化。

    兼容性和支持


    NTA系列与Murata其他产品具有良好的兼容性。该系列产品支持RoHS标准,并且可以与无铅焊接系统兼容。Murata提供了详尽的技术文档和应用笔记,以帮助用户更好地了解产品的特性和使用方法。

    常见问题与解决方案


    根据技术手册,以下是一些用户可能会遇到的问题及相应的解决方案:
    - Q: 如何减少输出纹波?
    - A: 使用指定的电感和电容值可以将输出纹波降低至5mV p-p。

    - Q: 启动时间过长怎么办?
    - A: 确保输出电容不超过10µF,以保证快速启动。

    总结和推荐


    综上所述,NTA系列隔离1W双输出SM DC-DC转换器以其高效、可靠和宽温性能,成为了众多应用场景的理想选择。尤其适合对体积和重量有严格要求的应用场合。强烈推荐使用NTA系列转换器,特别是在需要高效率和高可靠性的场合。
    如有任何疑问或技术支持需求,建议直接联系Murata公司以获取更详细的信息和技术支持。

NTA0509MC参数

参数
开关频率 -
最小输入电压 4.5V
功能 -
输出类型 -
最大输出电压 9V
最小输出电压 -
拓扑 -
输出数量 2
同步整流器 -
最大输入电压 5.5V
长*宽*高 15.2mm*7.6mm*6.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

NTA0509MC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NTA0509MC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NTA0509MC NTA0509MC数据手册

NTA0509MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
