UWE-5/15-Q12PB-C

产品分类: DC-DC稳压器
产品描述: Murata 隔离式DC/DC转换器 , UWE系列, 9 → 36 V 直流输入, 5V 直流输出, 75W
供应商型号: SR-UWE-5/15-Q12PB-C
供应商: 海外现货
标准整包数: 1

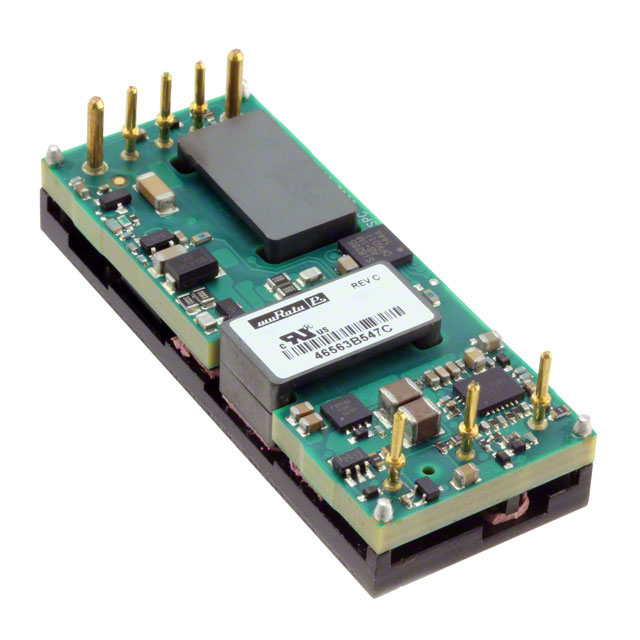

MURATA MANUFACTURING DC-DC稳压器 UWE-5/15-Q12PB-C

UWE-5/15-Q12PB-C概述

    UWE Series Eighth-Brick DC-DC Converters: Comprehensive Technical Overview

    1. 产品简介


    UWE系列是莫拉塔电源解决方案公司(Murata Power Solutions)推出的高电流隔离型直流到直流转换器,专为高密度系统板设计。这些转换器采用行业标准的“八分之一砖”封装,尺寸仅为0.9英寸×2.3英寸×0.38英寸,可以在许多电信和便携式应用中提供卓越的性能。通过选择两种宽输入范围(9-36 Vdc或18-75 Vdc),用户可以确保与嵌入式设备、CPU卡和仪器子系统的兼容性。

    2. 技术参数


    - 输入电压范围:9-36 Vdc 或 18-75 Vdc
    - 输出电压范围:3.3至24伏特DC,功率可达75瓦
    - 效率:典型情况下,最高可达91.5%
    - 工作温度范围:无底板时,温度范围为-40°C到+85°C(可降额使用)
    - 隔离电压:Q48型号最高可达2250伏特DC
    - 保护功能:过温保护、过载保护、短路保护等
    - 认证标准:符合UL/IEC 60950-1、UL 62368-1/CSA-C22.2 No. 60950-1安全认证和EN55022/CISPR22标准

    3. 产品特点和优势


    UWE系列具有以下几个独特功能和优势:
    - 高效能同步整流器:可实现非常高的效率和低功耗,无需反向输出导通。
    - 优秀的热性能:在-40°C到+85°C的宽温度范围内稳定运行。
    - 多功能控制接口:具备远程启停、修剪和远程感测等功能。
    - 广泛的应用范围:适用于多种工业设备,如电信设备、便携式设备等。
    - 严格的制造标准:所有单位都在高度自动化的设施中按ISO标准制造。

    4. 应用案例和使用建议


    根据手册提供的应用场景,UWE系列转换器非常适合用于电池供电、电信和便携式应用。例如,在电信基站中,由于需要高密度安装且体积有限,这些转换器可以显著提高效率并减少散热需求。此外,考虑到在极端温度条件下的使用,UWE系列可以在-40°C到+85°C的环境中稳定运行,这使其成为严苛环境的理想选择。对于使用UWE系列的建议,可以考虑以下几点:
    - 适当使用外部滤波器:以进一步降低输出噪声。
    - 合理配置外部输入电容:避免因逆向输入而造成损坏,确保安装合适的快速熔断器。

    5. 兼容性和支持


    - 兼容性:UWE系列与许多其他电子元器件和设备具有良好的兼容性,尤其是与常见的通信和工业设备。
    - 支持和服务:Murata Power Solutions提供了全面的技术支持和售后服务,包括详尽的文档和快速响应的技术支持团队。

    6. 常见问题与解决方案


    - 问题一:如何处理输入电压逆变情况?
    - 解决方案:必须在外接输入端串联一个合适的快速熔断器,以防止输入电压反相导致的大电流流动。

    - 问题二:如果需要调整输出电压怎么办?
    - 解决方案:使用±1%或更好的金属膜电阻器进行输出电压修剪,同时确保不超过最大功率规格限制。

    7. 总结和推荐


    总体来看,UWE系列第八砖型直流到直流转换器凭借其卓越的效率、广泛的输入范围和高可靠性,在众多高要求的应用场景中表现出色。我们强烈推荐此产品用于那些需要高密度、高性能直流电源的场合。其坚固的设计、全面的保护机制以及广泛的认证标准使得UWE系列成为市场上极具竞争力的选择。

UWE-5/15-Q12PB-C参数

参数
最小输入电压 9V
输出数量 1
拓扑 -
输出类型 Fixed
同步整流器 -
最小输出电压 -
开关频率 250KHz
功能 -
最大输入电压 36V
最大输出电压 5V
长*宽*高 58.4mm*22.9mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

UWE-5/15-Q12PB-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

UWE-5/15-Q12PB-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING UWE-5/15-Q12PB-C UWE-5/15-Q12PB-C数据手册

UWE-5/15-Q12PB-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 92.2375 ¥ 772.0279
10+ $ 90.8375 ¥ 760.3099
20+ $ 89.4875 ¥ 749.0104
40+ $ 88.175 ¥ 738.0248
75+ $ 85.65 ¥ 716.8905
库存: 408
起订量: 4 增量: 1
