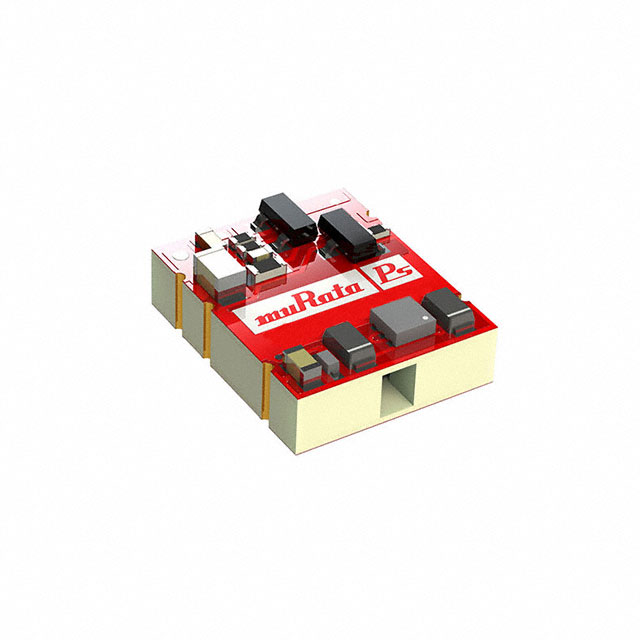

NXE1S0505MC-R13

产品分类: DC-DC稳压器
产品描述: 1 5V 5.5V 4.5V 贴片安装,黏合安装 12.7mm*10.4mm*4.5mm
供应商型号: AV-A-CDTNXE1S0505MCR13
供应商: Avnet
标准整包数: 800
MURATA MANUFACTURING DC-DC稳压器 NXE1S0505MC-R13

NXE1S0505MC-R13概述


    产品简介


    NXE1系列是一款隔离式单输出SM DC-DC转换器,提供低功耗、低成本和高可靠性的解决方案。该系列转换器广泛应用于各种电子设备中,如通信设备、工业控制系统和医疗设备等。NXE1系列的紧凑设计和高效率使其成为市场上备受关注的产品。

    技术参数


    - 输入电压范围:
    - 3.3V 输入类型:2.97V 至 3.63V
    - 5V 输入类型:4.5V 至 5.5V
    - 输出电压:
    - 3.3V 输出:3.3V 和 5V(不同型号)
    - 最大输出电流:
    - NXE1S0303MC:303mA
    - NXE1S0305MC:200mA
    - NXE1S0505MC:200mA
    - 负载调节(典型值/最大值):
    - 3.3V 输出:11.5%/15%
    - 5V 输出:9.5%/13%
    - 输出纹波噪声(典型值/最大值):
    - 3.3V 输出:55mVp-p/70mVp-p
    - 5V 输出:40mVp-p/55mVp-p
    - 效率(最小值/典型值):
    - 3.3V 输出:63%/66%
    - 5V 输出:67%/70%
    - 绝缘电容:3pF
    - 额定功率:1W(在-40°C至85°C范围内)

    产品特点和优势


    1. 专利待审:NXE1系列拥有正在申请的专利技术,提供了更高的创新水平。
    2. 较低的高度:适合空间受限的应用。
    3. 认证:通过了UL60950和ANSI/AAMI ES60601-1认证,确保了安全性和可靠性。
    4. 嵌入式变压器:使用FR4材料作为绝缘层,提高了产品的稳定性和重复性。
    5. 自动化制造:确保了产品的高质量和一致性。
    6. 行业标准封装:与现有设计兼容,便于集成到现有系统中。
    7. 短路保护:确保了系统的安全运行。
    8. 无卤素:符合环保要求。

    应用案例和使用建议


    - 通信设备:适用于无线基站、路由器等,可以有效减少纹波和噪声干扰。
    - 工业控制系统:适用于工厂自动化设备,提供稳定的电源输出。
    - 医疗设备:适用于需要高可靠性和安全性的医疗设备,如监护仪等。
    使用建议:
    - 确保负载在10%以上,以避免输出电压异常升高。
    - 推荐使用低ESR陶瓷电容器,以降低输出纹波。
    - 对于大容量输出电容,注意启动时间增加的影响。

    兼容性和支持


    - 兼容性:NXE1系列与其他电子元件具有良好的兼容性,符合J-STD-020标准,可在峰值回流焊温度为260°C的情况下进行焊接。
    - 支持:制造商提供详细的安装指南和技术支持,如有问题可联系技术支持。

    常见问题与解决方案


    - 问题:输出电压超出范围。
    - 解决方法:检查负载电流是否低于10%,调整负载以确保在10%以上。
    - 问题:启动时间过长。
    - 解决方法:使用推荐的电感和电容值,选择适当的电容值以减少启动时间。
    - 问题:输出纹波过大。
    - 解决方法:增加外部电容以减少输出纹波,推荐使用低ESR电容。

    总结和推荐


    综上所述,NXE1系列在技术规格、可靠性、安全性等方面表现出色。它不仅满足了广泛应用的需求,而且具备多种独特的优势,如自动化制造、短路保护和无卤素设计。因此,对于需要高可靠性和安全性的应用场景,强烈推荐使用NXE1系列DC-DC转换器。

NXE1S0505MC-R13参数

参数
功能 -
同步整流器 -
输出类型 -
最大输出电压 5V
最小输出电压 -
最小输入电压 4.5V
输出数量 1
开关频率 -
最大输入电压 5.5V
拓扑 -
长*宽*高 12.7mm*10.4mm*4.5mm
安装方式 贴片安装,黏合安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装
