ULT-12/2.5-D48N-C

产品分类: DC-DC稳压器
产品描述: Buck 160KHz Adjustable 1 5V 5V 55V 21.6V DIP-8 通孔安装 23.4mm*19.1mm*8.9mm
供应商型号: SXE-ULT-12/2.5-D48N-C
供应商: 海外现货
标准整包数: 1
MURATA MANUFACTURING DC-DC稳压器 ULT-12/2.5-D48N-C

ULT-12/2.5-D48N-C概述

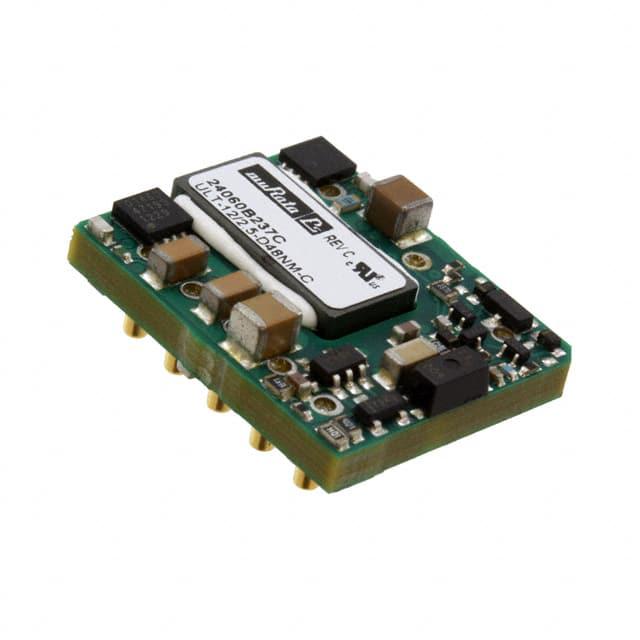

    # ULT Series Thirty-Second-Brick Isolated DC/DC Converters

    产品简介


    基本介绍
    ULT系列是一款高效率的隔离式DC/DC转换器,采用行业标准的1/32砖型封装(尺寸为0.92" x 0.75" x 0.35")。它具有2:1宽输入电压范围(36V至75V),提供高达30W的输出功率。该系列产品广泛应用于光网络设备、无线基站、微波无线电通信以及电信和数据设备等领域。
    主要功能
    - 支持正负逻辑开关控制。
    - 提供过流和过温保护。
    - 输出电压稳定,具有低纹波和噪声特性。
    - 具有良好的热降额特性。
    - 工作温度范围广:-40°C至+85°C。
    - 隔离电压达1500VDC,符合UL/IEC 60950-1安全认证。

    技术参数


    以下是ULT系列的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 36 | 48 | 75 | Vdc |
    | 输出功率 | - | 30 | - | W |
    | 效率(典型值) | - | 89 | - | % |
    | 尺寸 | 0.92 | - | 0.35 | 英寸 |
    | 隔离电压 | - | 1500 | - | Vdc |
    | 纹波和噪声 | - | 50 | - | mV pk-pk |

    产品特点和优势


    特点
    - 紧凑设计:采用1/32砖型封装,适合空间受限的应用场景。
    - 灵活控制选项:支持正负逻辑开关控制。
    - 高效率:典型效率达到89%,减少能源损耗。
    - 强健的安全特性:具备过流、过温保护及短路保护功能。
    - 广泛的温度适应性:能在极端环境下保持稳定运行。
    优势
    - 高效能:适合高性能需求的应用场合。
    - 易于集成:模块化设计便于嵌入多种系统中。
    - 成本效益:提供高性价比解决方案,尤其在需要多个PoL转换器的系统中。

    应用案例和使用建议


    应用案例
    - 光网络设备:用于路由器和交换机的电源管理。
    - 无线基站:支持多载频无线信号处理。
    - 微波无线电通信:确保稳定的电力供应。
    - 电信和数据设备:满足数据中心的高密度部署需求。
    使用建议
    - 在高负载条件下,确保良好的空气流通以维持散热效果。
    - 配置适当的外部滤波器以进一步降低输出纹波。
    - 定期检查输入电压波动情况,避免超过规定限值。

    兼容性和支持


    兼容性
    ULT系列与行业标准的1/32砖型封装完全兼容,便于与其他同类产品互换使用。同时,Murata Power Solutions提供了详尽的技术文档和支持服务,帮助用户快速上手并解决使用过程中遇到的问题。
    支持服务
    - 客户可以通过Murata官方网站(www.murata-ps.com)获取最新资料和技术支持。
    - 如需更多帮助,请联系当地销售代表或访问支持页面(www.murata-ps.com/support)。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出允许范围。 |
    | 温度过高 | 确保有足够的空气流动,必要时加装散热片。 |
    | 输出电流限制触发 | 检查负载是否正常连接,调整负载参数。 |

    总结和推荐


    综合评估
    ULT系列以其小巧的体积、卓越的性能和全面的安全特性,在众多应用领域展现出强大的竞争力。无论是从功能还是经济角度考虑,这款产品都是理想的选择。
    推荐结论
    强烈推荐ULT系列三十秒砖隔离式DC/DC转换器,特别适用于对效率要求较高的工业级应用场合。其优异的表现和完善的售后服务使其成为行业内不可或缺的产品之一。

ULT-12/2.5-D48N-C参数

参数
最小输出电压 5V
最小输入电压 21.6V
开关频率 160KHz
最大输出电压 5V
拓扑 Buck
输出类型 Adjustable
功能 Step-Down
最大输入电压 55V
输出数量 1
同步整流器 -
长*宽*高 23.4mm*19.1mm*8.9mm
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

ULT-12/2.5-D48N-C厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

ULT-12/2.5-D48N-C数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING ULT-12/2.5-D48N-C ULT-12/2.5-D48N-C数据手册

ULT-12/2.5-D48N-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
