NMG0515SC

产品分类: DC-DC稳压器
产品描述: Murata DCDC转换器, NMG系列, 4.5 → 5.5 V 直流输入, 15V 直流输出, 2W
供应商型号: SXE-NMG0515SC
供应商: 海外现货
标准整包数: 1

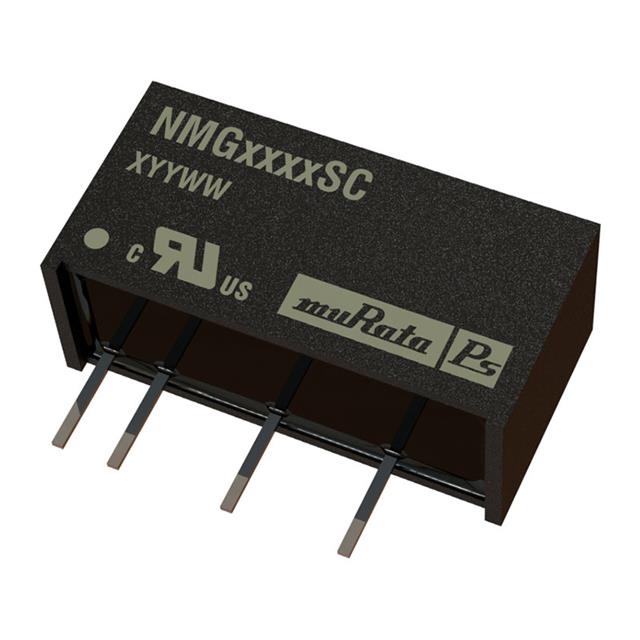

MURATA MANUFACTURING DC-DC稳压器 NMG0515SC

NMG0515SC概述

    NMG 系列隔离式2W单输出DC/DC转换器

    产品简介


    NMG系列隔离式2W单输出DC/DC转换器特别适用于隔离和/或转换直流电源轨。这种设备能够在系统中配置出一个隔离的负电轨,而该系统中只有正电轨存在。这些转换器具有宽温度范围性能,能够在–40°C到85°C之间实现全2瓦输出功率。

    技术参数


    以下是NMG系列产品的部分关键技术参数:
    | 订单代码 | 额定输入电压 (V) | 输出电压 (V) | 输出电流 (mA) | 输入电流(满载) (mA) | 负载调整率(典型值) | 负载调整率(最大值) | 波纹和噪声(典型值) | 波纹和噪声(最大值) | 效率(最小值) | 效率(典型值) | 隔离电容(pF) | 平均无故障时间(kHrs) |

    | NMG0505SC | 5 | 5 | 400 | 470 | 5.7 | 7.3 | 28 | 35 | 81 | 83 | 33 | 3956 |
    | NMG0509SC | 5 | 9 | 222 | 455 | 4.2 | 5.9 | 20 | 25 | 84 | 86.5 | 40 | 3682 |
    | NMG0512SC | 5 | 12 | 167 | 450 | 3.8 | 5.1 | 18 | 25 | 84 | 87.5 | 40 | 3299 |

    产品特点和优势


    1. 认证安全标准:符合UL 60950认证要求。
    2. 高效能:额定输入电压下效率可高达87%。
    3. 宽温度范围:可以在-40°C到85°C的环境中可靠运行。
    4. 工业标准针脚布局:易于集成到现有电路设计中。
    5. 1000VDC隔离测试:保证安全性和可靠性。
    6. 长寿命:MTTF可达390万小时。

    应用案例和使用建议


    应用案例:
    - 用于医疗设备,需要高稳定性和高效率。
    - 在电信设备中提供稳定的电源供给。
    - 汽车电子设备中的直流电源转换。
    使用建议:
    - 当输入电压为5V时,确保负载至少达到全负载的10%,以避免输出电压上升过快。
    - 当输出端接较大电容时,建议在启动过程中控制输入电压的上升速度,以避免无法正常启动。

    兼容性和支持


    NMG系列产品提供了广泛的输入和输出电压选择,可以方便地集成到多种电子设备中。此外,制造商提供了详细的技术支持,包括安装指南、常见问题解答和维修服务。

    常见问题与解决方案


    1. 问题:如何降低输出纹波?
    解决方案:通过选择合适的电感和电容值,可以将输出纹波降低至5mV p-p最大值。
    2. 问题:启动时间过长怎么办?
    解决方案:可以通过减少输出电容值来缩短启动时间。通常情况下,最大推荐输出电容值为10μF。

    总结和推荐


    总体来说,NMG系列隔离式2W单输出DC/DC转换器是一款高效、稳定且可靠的产品。它的广泛温度适应性和高效率使其非常适合各种严苛的应用场景。如果您正在寻找一款高性能的DC/DC转换器,NMG系列将是您的理想选择。

NMG0515SC参数

参数
开关频率 -
拓扑 -
功能 -
输出数量 1
最大输入电压 5.5V
同步整流器 -
最小输入电压 4.5V
最小输出电压 -
最大输出电压 15V
输出类型 -
长*宽*高 19.6mm*7.6mm*10.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NMG0515SC厂商介绍

Murata Manufacturing(村田制作所)是一家日本的电子零件制造商,成立于1944年,总部位于京都。公司主要生产陶瓷电容器、电感器、滤波器、振荡器等被动电子元件,同时也涉足传感器、通信模块、电源模块等主动电子元件领域。

主营产品分类:
1. 被动元件:陶瓷电容器、电感器、滤波器、振荡器等。
2. 传感器:加速度传感器、温度传感器、压力传感器等。
3. 通信模块:蓝牙模块、Wi-Fi模块、NFC模块等。
4. 电源模块:DC/DC转换器、AC/DC转换器、电池管理等。

应用领域:
1. 消费电子:智能手机、平板电脑、电视等。
2. 汽车电子:车载信息娱乐系统、ADAS、电动汽车等。
3. 工业控制:自动化设备、机器人、能源管理等。
4. 医疗设备:诊断设备、监护设备、治疗设备等。

Murata Manufacturing的优势:
1. 技术创新:村田制作所在陶瓷电容器等被动元件领域具有世界领先技术。
2. 产品多样性:提供广泛的电子元件产品,满足不同应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:全球销售和服务网络,为客户提供及时的技术支持和解决方案。

NMG0515SC数据手册

厂牌 PDF简要描述 下载
MURATA MANUFACTURING DC-DC稳压器 MURATA MANUFACTURING NMG0515SC NMG0515SC数据手册

NMG0515SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
