AOZ2237QI-01

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~1MHz Adjustable 1 23.8V 800mV 28V 2.7V QFN 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: MIK-AOZ2237QI-01
供应商: 海外现货
标准整包数: 1

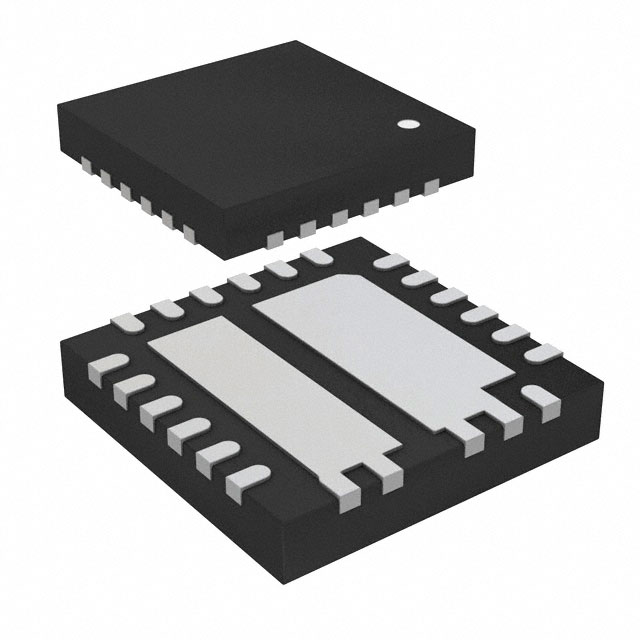

ALPHA & OMEGA SEMICONDUCTOR DC-DC稳压器 AOZ2237QI-01

AOZ2237QI-01概述

    # AOZ2237QI-01 28V/8A Synchronous EZBuck™ Regulator

    1. 产品简介


    AOZ2237QI-01 是一款高效率、易于使用的同步降压(buck)调节器,最高可支持 28V 输入电压,能够持续提供高达 8A 的输出电流。其输出电压可调范围低至 0.8V,适用于便携式电脑、服务器、点对点 DC/DC 转换器等多种领域。
    主要功能:
    - 高效且稳定的 DC/DC 转换
    - 宽输入电压范围:2.7V 至 28V
    - 输出电压调节至 0.8V,并具有 ±1.0% 精度
    - 支持陶瓷电容稳定化设计
    应用领域:
    - 便携式计算机
    - 桌面电脑和服务器
    - 显示卡、LCD 电视
    - 网络设备、通信设备
    - 各种工业和消费电子领域

    2. 技术参数


    以下是 AOZ2237QI-01 的核心技术参数:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 2.7V 至 28V | V |
    | 最大连续输出电流 | 8A | A |
    | 输出电压调整范围 | 0.8V 至 0.85 × VIN | V |
    | 开关频率范围 | 200kHz 至 1MHz | kHz |
    | 低侧开关电阻(典型值) | 12mΩ | mΩ |
    | 工作温度范围 | -40°C 至 +85°C | °C |
    | 封装类型 | 23 引脚 QFN 4mm x 4mm | N/A |
    此外,该芯片支持软启动、强制 PWM、电源良好指示(Power Good Output)、欠压锁定(UVLO)及过温保护等关键功能。

    3. 产品特点和优势


    AOZ2237QI-01 具备以下显著特点和优势:
    - 高效能设计:采用常导通时间控制模式,配合输入前馈电路,实现了快速的瞬态响应,同时维持相对恒定的开关频率。
    - 高集成度:内部包含线性稳压器和开关管,极大简化了外围电路设计。
    - 可靠性高:内置多重保护机制,如过流保护、过温保护和短路保护,确保长期运行的安全性。
    - 轻载节能:支持可选的脉冲频率调制(PFM),在轻负载下提高能效。
    这些特性使其在紧凑型设计和高功率密度场景中脱颖而出,成为高性能电源管理的理想选择。

    4. 应用案例和使用建议


    典型应用案例
    - 笔记本电脑供电系统:以 AOZ2237QI-01 为核心,设计出支持 8A 持续输出的小型化模块化电源,满足低压多核处理器的需求。
    - 服务器及数据中心应用:通过其宽电压范围和高效能特点,为服务器主板供电提供稳定支持。
    使用建议
    1. 输入电容选择:为了减少输入纹波电压,推荐选用 10µF 到 100µF 的陶瓷电容,并连接到 PGND 和 IN 管脚。
    2. 散热优化:使用热增强封装 QFN,并确保良好的 PCB 散热设计以防止过温现象。
    3. 软启动设置:根据需求调整 CSS 电容值,从而优化启动时序。

    5. 兼容性和支持


    AOZ2237QI-01 能够与其他多种标准元件协同工作,尤其适合搭配 AOS 其他同步降压芯片构建冗余系统。此外,AOS 提供详尽的技术文档和支持服务,帮助客户快速实现产品原型开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈分压电阻阻值是否符合要求 |
    | 开机后无 Power Good 信号 | 确认 EN 引脚正确接高电平并拉去接地电阻 |
    | 过热保护触发 | 改进散热设计或降低功耗 |

    7. 总结和推荐


    AOZ2237QI-01 是一款集高效、灵活与可靠于一体的同步降压芯片,特别适用于便携式设备及高性能工业应用。其出色的性能表现和高度集成化设计,使其在市场上极具竞争力。对于需要高效能电源管理的场合,强烈推荐使用这款产品。

AOZ2237QI-01参数

参数
输出类型 Adjustable
最小输入电压 2.7V
开关频率 200KHz~1MHz
同步整流器 Yes
最小输出电压 800mV
最大输入电压 28V
最大输出电压 23.8V
拓扑 Buck
输出数量 1
功能 Step-Down
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

AOZ2237QI-01厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AOZ2237QI-01数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR DC-DC稳压器 ALPHA & OMEGA SEMICONDUCTOR AOZ2237QI-01 AOZ2237QI-01数据手册

AOZ2237QI-01封装设计
