MPQ2918GF-AEC1-Z

产品分类: DC-DC稳压器
产品描述: Buck 100KHz~1MHz 1 25V 40V 4V TSSOP-20 贴片安装,黏合安装
供应商型号: MPQ2918GF-AEC1-Z-ND
供应商: Digi-Key
标准整包数: 2500
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MPQ2918GF-AEC1-Z

MPQ2918GF-AEC1-Z概述

    MPQ2918 技术手册解析:高效率同步降压控制器

    产品简介


    MPQ2918 是一款高电压同步降压控制器,能够直接从高达 40V 的输入电压生成稳定的输出电压。其采用脉宽调制(PWM)电流控制架构,并通过精确的逐周期电流限制技术实现对双 N 沟道 MOSFET 的高效驱动。该控制器具有先进的非同步模式(AAM),可优化轻负载条件下的效率表现。此外,其工作频率可通过外部电阻调节或与外部时钟同步,以适应噪声敏感的应用场合。
    MPQ2918 被广泛应用于汽车电子和工业控制系统中,符合 AEC-Q100 Grade-1 标准,适合在苛刻的温度和振动环境中稳定运行。其卓越的设计确保了在多种复杂工况下可靠工作,是现代电源管理设计的理想选择。

    技术参数


    | 参数 | 范围/值 | 单位 |
    |
    | 输入电压范围 | 4V 至 40V | V |
    | 输出电压范围 | ≤25V | V |
    | 工作频率范围 | 100kHz 至 1000kHz | kHz |
    | 最大占空比 | 99.5% | % |
    | 温度范围 | -40°C 至 +125°C | °C |
    | 保护功能 | OVP, OCP, 热关断

    产品特点和优势


    1. 宽输入电压范围:支持 4V 至 40V 的输入电压,适用于多种工业和汽车应用。
    2. 先进的异步模式(AAM):显著提升轻载效率,降低功耗。
    3. 灵活的工作频率:通过外部电阻或外部时钟实现频率编程。
    4. 高可靠性保护:具备过压保护(OVP)、过流保护(OCP)及热关断功能。
    5. 小封装尺寸:提供 TSSOP20 和 QFN20 (3mm x 4mm) 封装,节省电路板空间。
    6. 高精度参考电压:内部 0.8V 参考电压精度达到 ±1.5%,温度范围内稳定可靠。

    应用案例和使用建议


    MPQ2918 广泛应用于汽车电池电压调节系统及工业设备中,如电动车窗、仪表盘照明、电机驱动等。在典型应用中,可通过调节电感值和软启动时间来优化系统效率。
    使用建议:
    1. 在轻负载条件下启用 AAM 模式,以提高整体效率。
    2. 外部添加合适值的陶瓷电容可有效抑制输入电压波动。
    3. 确保正确连接外部补偿网络以保持稳定性。

    兼容性和支持


    MPQ2918 可与主流的 N 沟道 MOSFET 配合使用,其强大的驱动能力支持多种功率级设计。Monolithic Power Systems 提供详尽的技术支持文档和样本,帮助开发者快速集成到现有项目中。

    常见问题与解决方案


    1. 输入电压不稳定导致频繁重启?
    解决方案:检查外部滤波电容容量是否足够,增加旁路电容。

    2. 输出电压纹波过大?
    解决方案:优化电感值与电容匹配,同时调整反馈环路补偿。
    3. 无法正常启动?
    解决方案:确认软启动电容是否正确接线,重新配置电阻值。

    总结和推荐


    MPQ2918 以其高效率、高可靠性及灵活性成为同步降压控制器领域的佼佼者。无论是工业自动化还是汽车电子领域,它都能满足高性能需求。推荐在需要宽输入电压范围、高效率以及良好保护机制的场景中使用。
    如果您正在寻找一款兼具性能与成本效益的电源管理芯片,MPQ2918 将是一个理想的选择。

MPQ2918GF-AEC1-Z参数

参数
最小输出电压 -
同步整流器 -
最大输出电压 25V
输出类型 -
拓扑 Buck
最大输入电压 40V
功能 -
最小输入电压 4V
开关频率 100KHz~1MHz
输出数量 1

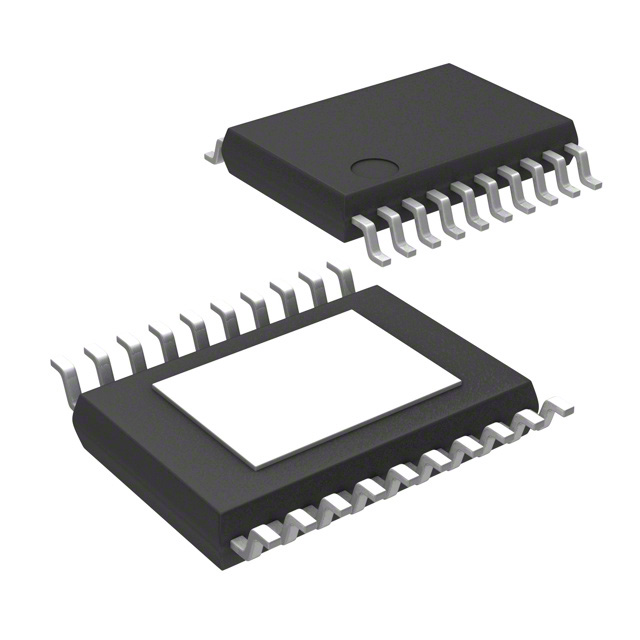

通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

MPQ2918GF-AEC1-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MPQ2918GF-AEC1-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MPQ2918GF-AEC1-Z MPQ2918GF-AEC1-Z数据手册

MPQ2918GF-AEC1-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.391 ¥ 11.6409
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
