MP21148GQD-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 2.4MHz Fixed 1 5.5V 600mV 5.5V 2.3V 贴片安装,黏合安装
供应商型号: 1589-MP21148GQD-ZDKR-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP21148GQD-Z

MP21148GQD-Z概述

    MP21148:1A同步降压转换器

    1. 产品简介


    MP21148 是由Monolithic Power Systems(MPS)设计的一种单片式、同步降压开关模式稳压器,能够在2.3V至5.5V的输入电压范围内提供高达1A的连续输出电流。该器件集成了内部电源MOSFET,适用于高性能数字信号处理器(DSP)、无线充电卡、便携式移动设备以及其他低功耗系统。

    2. 技术参数


    | 参数 | 描述 | 典型值 | 最小值 | 最大值 |

    | 反馈电压(VFB) | 反馈网络的电压 | 600mV | 588mV| 612mV|
    | 输出电感(L) | 1.0µH | - | - | - |
    | 输入电压(VIN) | 2.3V 至 5.5V | - | 2.3V | 5.5V |
    | 开关频率(fS) | 2.4MHz | - | - | - |
    | 启动时间(TSS) | 0.5ms | - | - | - |
    | 节点电压输出(VOUT) | 0.6V 至 5.5V (可调) | - | 0.6V | 5.5V |
    | 漏电电流(RDIS) | 1kΩ | - | - | - |
    | 内置P沟道MOSFET导通电阻(RDSONP)| 120mΩ | - | - | - |
    | 内置N沟道MOSFET导通电阻(RDSONN)| 80mΩ | - | - | - |

    3. 产品特点和优势


    MP21148具备以下特点和优势:
    - 高效率:内置的高效电源MOSFET能够实现高达1A的输出电流,且具有较低的导通电阻。
    - 快速瞬态响应:采用恒定导通时间控制方案,在负载变化时能迅速调整输出电压。

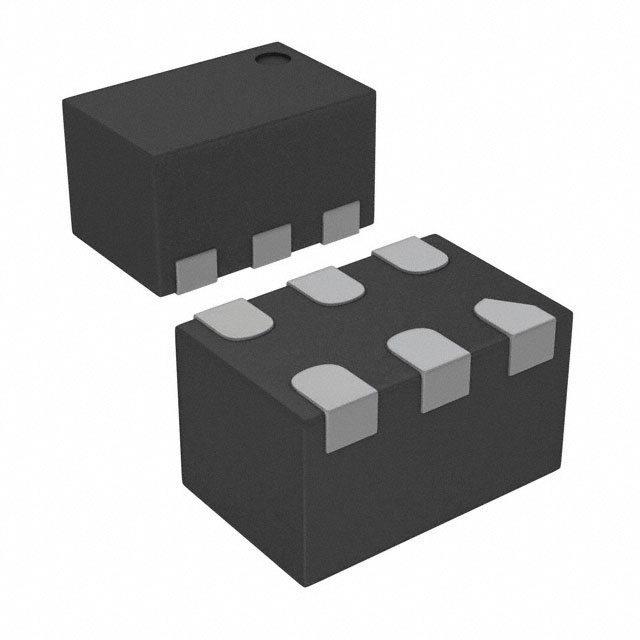

    - 紧凑封装:采用小型化QFN-6封装,尺寸为1.0mm x 1.5mm,方便集成到空间受限的应用中。
    - 内置保护机制:包含过热保护和短路保护功能,确保系统稳定运行。
    - 良好的线路和负载调节性能:可以在宽范围的输入电压和负载电流下保持稳定的输出电压。

    4. 应用案例和使用建议


    MP21148常用于无线/网络卡、便携式和移动设备、电池供电/可穿戴设备以及低电压I/O系统电源管理中。例如,一个典型的电路配置如下图所示:
    ```
    MP21148
    GND
    FB
    VIN
    C1 10μF
    EN
    VIN
    5V
    VOUT 1.2V/1A
    SW
    C2 10μF
    R1 200kΩ
    R2 200kΩ
    EN
    OUT
    L1
    1μH
    ```
    使用建议:
    - 确保输入电容(C1)的容量足够以提供所需的AC电流。
    - 输出电容(C2)应选择陶瓷电容器,具有低等效串联电阻(ESR),以降低输出电压纹波。
    - 在PCB布局设计中,需特别注意高电流路径(GND、VIN和SW)的走线,以减少干扰。

    5. 兼容性和支持


    MP21148支持广泛的输入电压范围(2.3V至5.5V),并且可以在多个不同的应用环境中无缝集成。此外,制造商提供了详尽的技术支持文档和软件工具,帮助工程师快速上手和调试产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 重新校准反馈网络电阻(R1和R2)。 |
    | 输入电流不足 | 添加额外的输入电容,确保满足所需电流需求。 |
    | 输出电压纹波过大 | 更换低ESR的输出电容。 |
    | 设备启动异常 | 检查软启动时间设置,确认所有连接正确无误。|

    7. 总结和推荐


    MP21148是一款出色的同步降压转换器,具备多种优势,适合广泛的应用场合。它不仅具有高效率、快速瞬态响应和可靠的保护机制,而且封装小巧便于集成。尽管价格可能略高于同类产品,但其优秀的性能和高度的可靠性使其成为众多应用的理想选择。因此,我强烈推荐MP21148用于需要高效、紧凑和稳定电源管理的应用中。

MP21148GQD-Z参数

参数
功能 Step-Down
开关频率 2.4MHz
最大输入电压 5.5V
输出数量 1
最大输出电压 5.5V
输出类型 Fixed
同步整流器 Yes
拓扑 Buck
最小输入电压 2.3V
最小输出电压 600mV
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP21148GQD-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP21148GQD-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MP21148GQD-Z MP21148GQD-Z数据手册
