MP8619EQJ-LF-Z

产品分类: DC-DC稳压器
产品描述: Buck Yes 600KHz Adjustable 1 15V 800mV 25V 4.5V QFN-30 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP8619EQJ-LF-Z

MP8619EQJ-LF-Z概述

    # MP8619 8A, 25V Synchronous Step-Down Converter Technical Overview

    产品简介


    MP8619 是一款高频率同步整流降压开关模式转换器,内置了内部功率 MOSFET。这款产品可提供非常紧凑的解决方案,在广泛的输入电源范围内实现高达 8A 的连续输出电流,同时具备出色的负载和线性调节能力。通过内置的误差放大器和电流模式控制,MP8619 能够快速响应瞬态变化并简化环路稳定化设计。此外,其保护功能包括过流保护(OCP)和热关断,为系统提供了可靠的保障。
    该产品适用于多种应用场景,如网络系统、数字机顶盒和分布式电源系统,是一款高性能、高集成度的稳压器解决方案。

    技术参数


    以下是 MP8619 的核心技术参数和关键指标:
    | 参数 | 规格 |

    | 输入电压范围 | 4.5V 至 25V |
    | 输出电流 | 8A 持续输出电流 |
    | 开关频率 | 固定 600kHz,外部时钟支持 300kHz~2MHz |
    | 最大占空比 | 90% |
    | 输出电压调整范围 | 0.8V 至 15V |
    | 工作温度范围 | -20°C 至 +125°C |

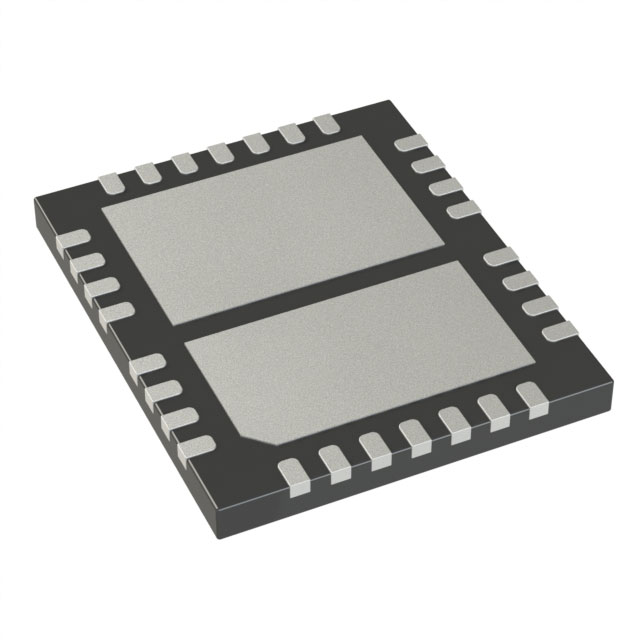

    | 封装形式 | 5mm x 6mm 30 引脚 QFN |
    | 热阻 | θJA = 33°C/W,θJC = 7°C/W |

    产品特点和优势


    MP8619 的独特功能使其在市场上具有显著的竞争优势:
    1. 高集成度:内置 MOSFET 和集成补偿网络减少了外部组件数量,简化了设计流程。
    2. 宽范围支持:宽输入电压范围(4.5V 至 25V)使其适用于多种电源配置。
    3. 优异性能:固定 600kHz 的开关频率保证高效能运行,而内部软启动功能则提升了系统的可靠性。
    4. 强大保护机制:支持 OCP 和热关断,有效防止芯片过热及短路损坏。
    5. 紧凑封装:采用 5mm x 6mm QFN30 封装,节省电路板空间。

    应用案例和使用建议


    应用案例
    MP8619 广泛应用于需要高性能 DC-DC 转换的场合,例如:
    - 网络系统:提供稳定电压支持以满足服务器或交换机的多核处理器需求。
    - 数字机顶盒:满足数字信号处理芯片对精确电压的要求。
    - 分布式电源系统:适合作为中端模块供电源。
    使用建议
    1. 优化电感选择:推荐使用 1.5µH 到 10µH 的电感,确保电感电流在满载时有 30% 的余量。
    2. 输入电容选型:使用低 ESR 的陶瓷电容器,推荐值为 22µF,并注意其纹波电流承受能力。
    3. 降低输出纹波:选择陶瓷或钽电容器作为输出电容,确保其额定值能够充分吸收纹波电压。

    兼容性和支持


    MP8619 支持与其他标准接口和设备无缝兼容,且可通过启用/同步引脚(EN/SYNC)实现灵活的时钟同步功能。Monolithic Power Systems(MPS)提供全面的技术支持,包括设计工具、样片申请及售后维修服务,助力客户快速完成产品开发和部署。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方法:
    | 问题描述 | 解决方案 |

    | 启动后无输出电压 | 检查输入电压是否达到 UVLO 阈值。 |
    | 输出电压偏离设定值 | 调整反馈电阻 R1 和 R2 分压比例。 |
    | 系统发热严重 | 减小负载电流或改善散热设计。 |
    | 启动时产生过大电流冲击 | 添加合适的输入滤波电容。 |

    总结和推荐


    MP8619 以其高集成度、卓越性能和丰富的保护特性,成为一种极具吸引力的解决方案。它不仅适用于高性能电子产品,还兼顾了可靠性和易用性。尽管其价格相对较高,但凭借其出色的稳定性和设计灵活性,我们强烈推荐此产品用于高要求的工业级或消费级电子设备中。
    通过结合先进的控制技术和强大的保护机制,MP8619 无疑代表了现代模拟集成电路技术的发展方向,是当前降压转换器领域的佼佼者。
    最终结论:推荐使用!

MP8619EQJ-LF-Z参数

参数
最大输出电压 15V
同步整流器 Yes
功能 Step-Down
拓扑 Buck
最小输入电压 4.5V
开关频率 600KHz
输出类型 Adjustable
输出数量 1
最大输入电压 25V
最小输出电压 800mV
通用封装 QFN-30
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
