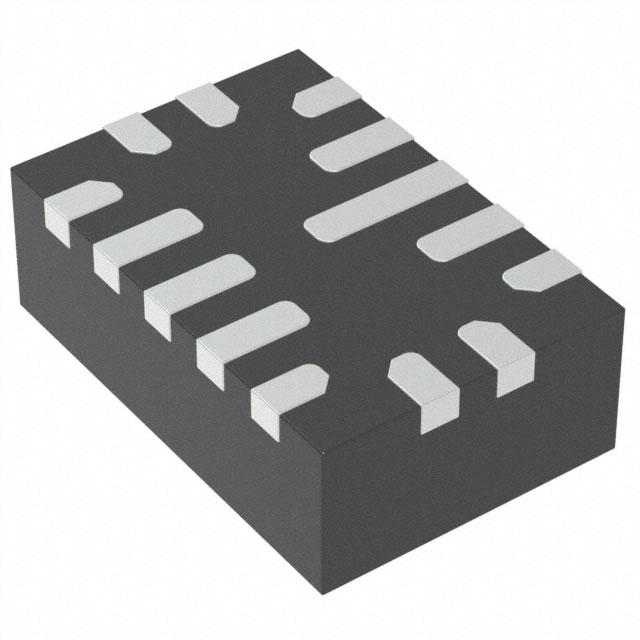

MP2276GD-Z

产品分类: DC-DC稳压器
产品描述: 降压式 Yes 2MHz Adjustable 1 6V 800mV 16V 4V QFN-14 贴片安装,黏合安装
供应商型号: 1589-MP2276GD-ZCT-ND
供应商: Digi-Key
标准整包数: 1
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MP2276GD-Z

MP2276GD-Z概述

    # MP2276 高效率同步降压转换器技术手册解析

    产品简介


    MP2276 是一款由Monolithic Power Systems (MPS) 开发的高度集成、高频率同步整流降压开关模式转换器。该器件支持高达8A的连续输出电流,并在宽输入电压范围内具有出色的负载和线路调节能力。MP2276 主要应用于数字机顶盒、平板电视和显示器以及分布式电源系统等领域。

    技术参数


    以下是MP2276的关键技术参数:
    | 参数 | 范围或值 |

    | 输入电压范围 | 2.7V 至 16V |
    | 输出电流 | 最大8A |
    | 内置MOSFET导通电阻 | 高侧:24mΩ;低侧:10mΩ |
    | 控制方式 | 自适应恒定导通时间(COT) |
    | 工作频率选择 | 600kHz、1100kHz 或 2000kHz |
    | 启动软启动时间 | 1.7ms |
    | 过载保护 | 恒流限制、过压保护、欠压保护及过温保护 |

    产品特点和优势


    MP2276 的核心优势在于其高效率、快速瞬态响应和高度集成化设计。它通过内置的低导通电阻MOSFET实现了卓越的能效表现,同时提供了可编程的电流限制和多种工作模式选择。此外,其极小的封装尺寸(QFN-14,2mm x 3mm)极大地简化了PCB布局设计,使其非常适合空间受限的应用场景。

    应用案例和使用建议


    应用案例
    - 数字机顶盒:用于为各种智能电视提供稳定供电。
    - 平板电视和显示器:为LCD或LED面板背光提供高效能量传输。
    - 分布式电源系统:适合需要多路输出的复杂供电架构。
    使用建议
    为了充分发挥MP2276的优势,在实际应用中应注意以下几点:
    1. 确保正确的外部元件选择以优化性能。
    2. 在布线时,采用宽走线并尽可能减少寄生电感和电阻的影响。
    3. 根据具体需求合理设置软启动时间和工作频率。

    兼容性和支持


    MP2276 支持广泛的输入电压范围,与其他标准电子元件兼容良好。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题一:转换效率低下
    - 解决办法:检查外围元件配置是否正确,确保输入电容适当且无损坏。

    - 问题二:输出电压不稳定
    - 解决办法:确认反馈回路中的分压电阻设置准确,并检查焊接质量。

    总结和推荐


    总体而言,MP2276凭借其高效率、紧凑设计及丰富的功能集,在众多应用场合展现出强大的竞争力。对于寻求高性能电源解决方案的设计者来说,这无疑是一个值得考虑的选择。如果您正在寻找一款能够满足严苛要求的产品,MP2276将是理想之选。强烈推荐给需要高效率同步降压转换器的专业人士。

MP2276GD-Z参数

参数
电压 - 电源(Vcc/Vdd) -
同步时钟 -
开关频率 2MHz
接口类型 -
输出类型 Adjustable
最大输出电压 6V
最大输入电压 16V
最小输出电压 800mV
输出数量 1
输出阶段 -
同步整流器 Yes
功能 Buck型
拓扑 降压式
最小输入电压 4V
占空比 -
通用封装 QFN-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP2276GD-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP2276GD-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS DC-DC稳压器 MONOLITHIC POWER SYSTEMS MP2276GD-Z MP2276GD-Z数据手册

MP2276GD-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7044 ¥ 31.3022
10+ $ 2.363 ¥ 19.9677
25+ $ 1.939 ¥ 16.2268
100+ $ 1.5582 ¥ 13.0405
250+ $ 1.3713 ¥ 11.4764
500+ $ 1.2563 ¥ 10.514
1000+ $ 1.16 ¥ 9.7078
2500+ $ 1.092 ¥ 9.1387
库存: 4948
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.3
直接购买
